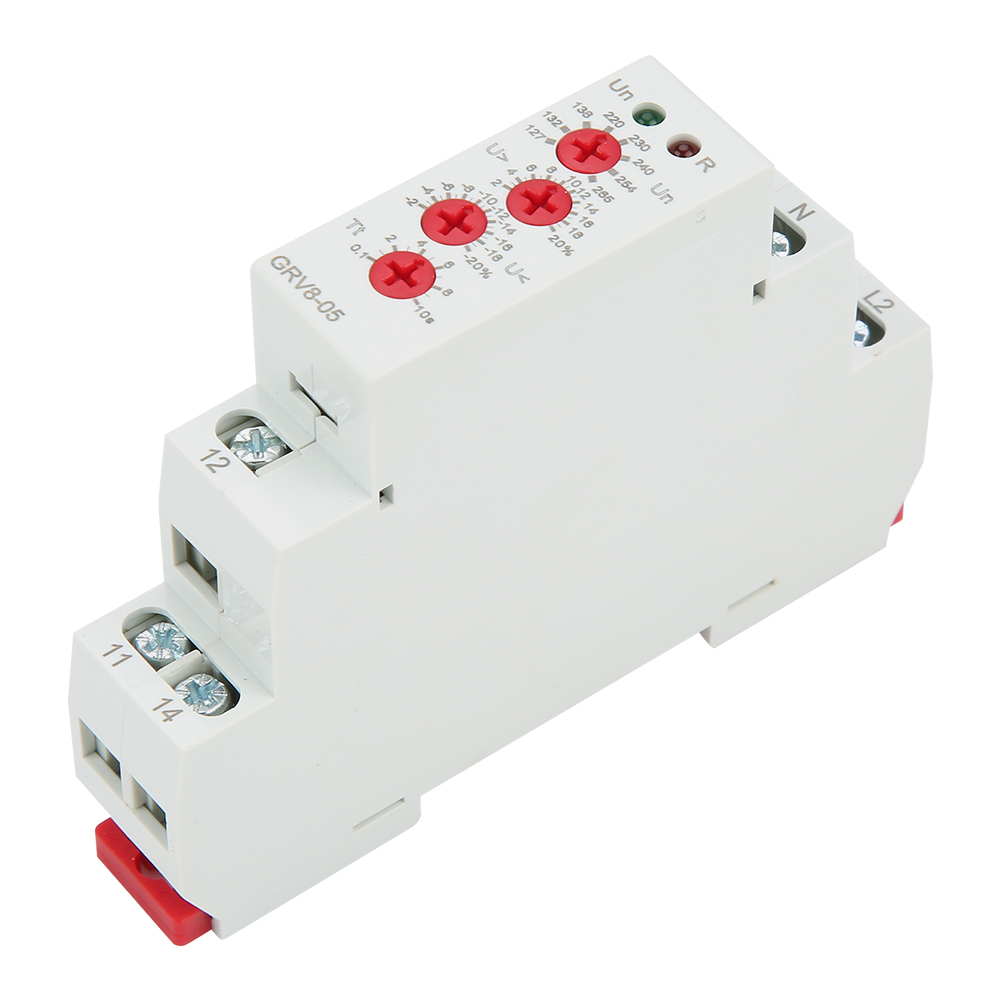

Grv8-05 Dreiphasen-spannungsüberwachungsrelais Phasenfolge-phasenausfallschutz M265

1. Dieses Relais überwacht seine Betriebsspannung (Effektivwertmessung). 2. Acht einstellbare Nennspannungen. 3. Die Spannungsmessgenauigkeit beträgt maximal 1 %. 4. Der Betriebszustand des Relais wird durch LEDs angezeigt. 5. Dank seiner kompakten Bauweise kann dieses Relais auf einer 35-mm-DIN-Schiene montiert werden. 6. Anwendungsbereiche: Geräteschutz und -steuerung (Turmdrehkrane, Aufzüge, Landmaschinen, Kühlwagen); Schutz vor Rückwärtslauf; Umschaltung zwischen normaler und Notstromversorgung; Schutz vor Phasenausfall bei dynamischer Last. Spezifikation: Funktion: Überwachung der LN-Spannung (3-Phasen-4-Leiter-System) Überwachungsanschluss: L1-L2-L3-N Stromversorgung: L1-N Bemessungsbetriebsspannung: 127-132-138-220-230-240-254-265 V (PN) Bemessungsfrequenz: 45 Hz-65 Hz Messbereich: 101 V-318 V Spannungsschwellenbereich: 2 %-20 % (Nennspannung) Spannungsverzögerung: 2 % Spannungsmessfehler: ≤ 1 % Einschaltverzögerungszeit: 0,5 s Einstellgenauigkeit des Drehknopfes: 10 % Rückstellzeit: 1 s Temperaturabweichungsfehler: 0,05 %/°C, bei = 20 °C Ausgang: 1 x SPDT; 10 A/AC1; 250 V AC/24 V DC Minimale Schaltleistung: 500 mW Überspannung: 2 %–20 % Unterspannung: -20 %–2 % Unsymmetrische Spannung: 8 % Ansprechverzögerung: 0,1–10 s (einstellbar) Phasenfolgeschutz: Ja Phasenausfallschutz: Ja Betriebsanzeige: Grüne LED Ausgangsrelais-Anzeige: Rote LED Mechanische Lebensdauer: 1 x 10⁷ Montageart: 35-mm-DIN-Schiene Montagehöhe: ≤ 2000 m Gewicht: ca. 76 g Lieferumfang: 1 x Spannungsüberwachungsrelais
