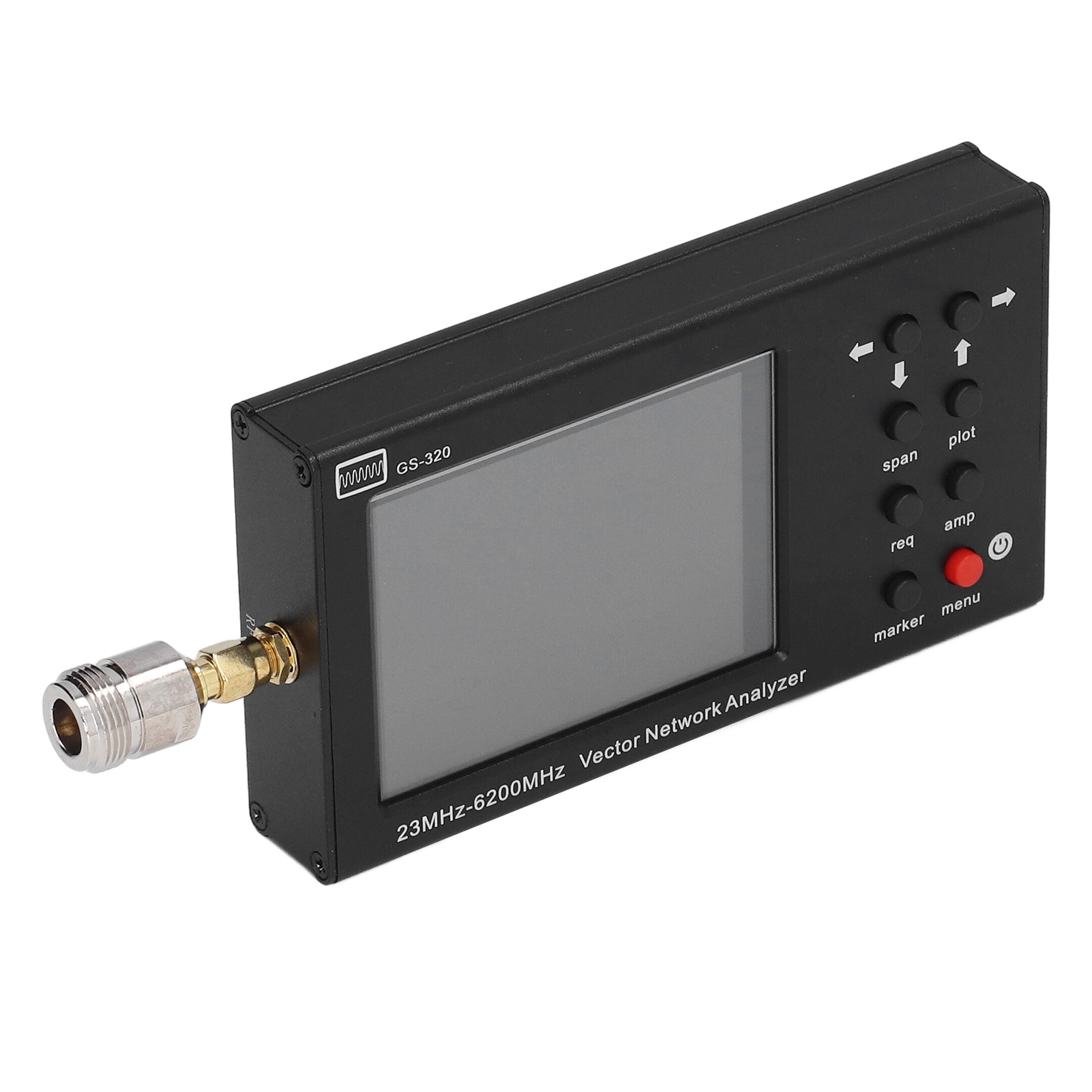

Gs-320 Tragbarer Vektornetzwerkanalysator Mit 3,2-zoll-touchscreen, 23 Mhz–6200 Mhz Vna-antennentester, Präzise Frequenzmessung

Willkommen in unserem Shop! Der Vektornetzwerkanalysator (VNA) GS-320 dient zur Messung der Anpassungseigenschaften passiver und aktiver Funkgeräte wie Antennen, Kabel, Filter, Dämpfungsglieder und Verstärker. Sein breiter Frequenzbereich von 23 MHz bis 6200 MHz bietet hohe Genauigkeit mit einem Fehler von 0,25 dB und 1,5° über den gesamten Bereich. Der 3,2-Zoll-Farb-Touchscreen ermöglicht die schnelle Einstellung von Scanparametern und die Anzeige der Ergebnisse mit einer Scangeschwindigkeit von bis zu 1000 Punkten pro Sekunde. Er kann bis zu 4 unabhängige Marker auf allen Diagrammen zur präzisen Auswertung der Messparameter anzeigen. Er kann nahezu alle Reflexionskoeffizienten anzeigen, Kabelfehler messen und Dämpfungsstrecken bestimmen. Ideal zum Anpassen und Debuggen von Hochfrequenzschaltungen für Bluetooth, WLAN, 2,4 GHz, 5,8 GHz und GPS. Leichtes und kompaktes Gehäuse aus Aluminiumlegierung in Form eines tragbaren Instruments. Technische Daten: - Typ: Vektornetzwerkanalysator - Material: Aluminiumlegierung - Farbe: Schwarz - Modell: GS-320 - Frequenzbereich: 23-6200 MHz - Frequenzauflösung: 10 kHz - Maximale Anzahl Scanpunkte: 1000 - Scangeschwindigkeit: 1000 Punkte/Sek. - Effektive Richtwirkung (nach vollständiger Kalibrierung an einem Port): >50 dB - SWR am Eingang: 1,5 Grad - Amplitudenmessgenauigkeit: >0,25 dB - Auflösung zur Bestimmung der Entfernung zum Fehlerpunkt: (C x VF) / 2S m - Maximal messbare Kabellänge: ca. 3000 m / 9842,5 ft (VF=1) - Maximale Eingangsspannung: 25 V - Angezeigte Diagramme: Smith-Diagramm, Polardiagramm, Phase des Reflexionskoeffizienten, Amplitude, logarithmische Amplitude VSWR, Fehlerdistanz, Kabeldämpfung - Betriebstemperaturbereich: 0 bis +40 °C - Bildschirmdiagonale: 3,2 Zoll - Bildschirmtyp: Resistiver Touchscreen - Bildschirmauflösung: 320 x 240 - Akkukapazität: 4000 mAh (eingebauter Lithium-Akku) - Akkulaufzeit: ca. 4 Stunden - Akkuladezeit: ca. 6 Stunden Lieferumfang: 1 x Netzwerkanalysator 1 x USB-C-Datenkabel 1 x Touchscreen-Stift 1 x SOL-Kalibrierungsset 3 x Adapter 1 x Englische Bedienungsanleitung
