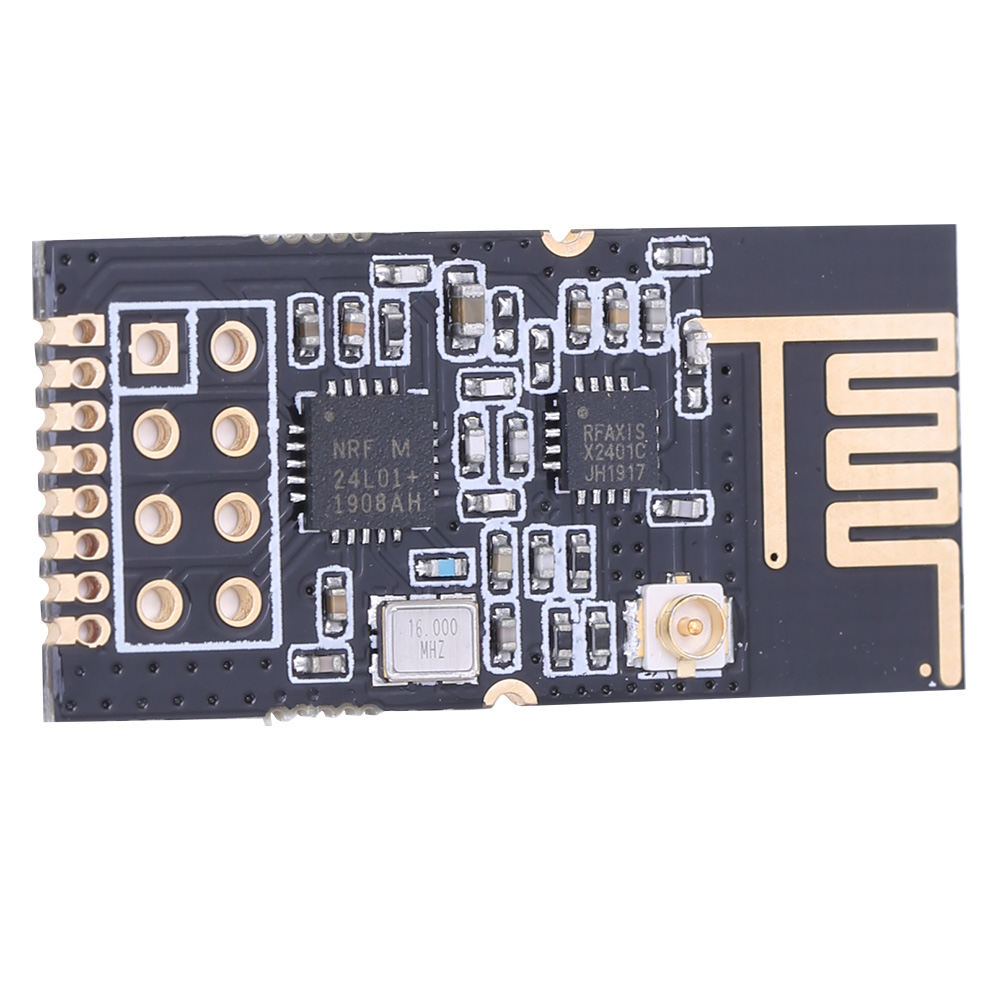

Gt-24 Digitales Drahtloses Übertragungsmodul Industriequalität 2,4g Nrf24l01+palna Modul (pastenmontage)

1. Unterstützt STM8S, STM32 und andere Mikrocontroller-Entwicklungsboards. 2. Das Modul besteht aus nRF24L01P + PA + LNA und wird identisch zum nRF24L01P angesteuert. Die Bedienung erfolgt gemäß der nRF24L01P-Chip-Dokumentation. 3. Der CE-Pin ist mit dem LNA-Enable-Pin verbunden. Bei CE = 1 ist der LNA eingeschaltet, bei CE = 0 ausgeschaltet. Dies entspricht dem Sende- und Empfangsmodus des nRF24L01. Der Benutzer muss sich also nicht um die LNA-Steuerung kümmern. 4. CE kann dauerhaft auf HIGH gesetzt werden. Vor dem Schreiben in die Register muss das Modul jedoch in den Energiesparmodus (POWER DOWN) versetzt werden. Es wird empfohlen, CE mit dem IO-Port des Mikrocontrollers zu verbinden. Die IRQ-Verbindung kann getrennt werden, und der Interrupt-Status kann über SPI-Polling abgerufen werden. Es wird jedoch empfohlen, einen externen Interrupt vom Mikrocontroller zu verwenden. 5. Die CE-Pin-Zeit des Moduls kann die im technischen Handbuch des nRF24L01P angegebenen 10 µs erreichen. Wir empfehlen jedoch folgende Vorgehensweise: SPI-Betrieb bis zum Abschluss des Sende-Interrupts, anschließend 1 ms auf High halten und dann wieder auf Low setzen. Dadurch wird unmittelbar nach dem Senden des GT-24 in den Empfangsmodus umgeschaltet. Ist CE = 0, ist der LNA abgeschaltet, was die Empfangsempfindlichkeit beeinträchtigt. Artikeltyp: Drahtlosmodul Typ: Direkteinstecken/Patch-Montage (optional) Seriennummer Produktname Parameterübersicht 1 Modell GT-24 ———— 2 HF-Lösung nRF24L01P ———— 3 Modulgröße 30,3 x 14,5 mm / 1,19 x 0,57 Zoll PCB-Antenne enthalten 4 Arbeitsfrequenz 2,4 GHz–2,525 GHz, einstellbar in 1-MHz-Schritten 5 Produktionsprozess Bleifreier, umweltfreundlicher Prozess Maschinenaufkleber, Produkte müssen maschinell montiert werden, um eine gleichbleibende Chargenzuverlässigkeit zu gewährleisten 6 Schnittstellenmodus 1*8*1,27 mm/2*4*2,54 mm Das Patch kann auch mit der Universalplatine und -leitung verwendet werden. 7 Versorgungsspannung DC: 2,0–3,6 V Hinweis: Spannungen über 3,6 V verursachen dauerhafte Schäden am Modul. 8 Kommunikationspegel 0,7 VCC–3,3 V (VCC bezieht sich auf die Modulversorgungsspannung) 9 Messdistanz 1000 m (frei und leer, maximale Leistung, Höhe 2 m, 250 kbit/s Luftgeschwindigkeit) 10 Sendeleistung 4 Stufen einstellbar bis zu 20 dBm (ca. 100 mW bei maximaler Leistung) 11 Luftgeschwindigkeit 250 kbit/s–2 Mbit/s (Stufe 3 einstellbar: 250 kbit/s, 1 Mbit/s, 2 Mbit/s) 12 Abschaltstrom ca. 30 µA (Testbedingungen: CE=0, Energiesparmodus, VCC=3,0 V) 13 Sendestrom ca. 90 mA (Netzteilkapazität muss größer als 250 mA sein) 14 Empfangsstrom ca. 20 mA (CE=1) 15 Antennenform: Leiterplattenantenne / IPEX-Trägerantenne ———— 16 Kommunikationsschnittstelle: SPI (Hohe Geschwindigkeit bis zu 10 Mbit/s) 17 Sendelänge: Einzelpaket (1–32 Bytes, 3-stufiger FIFO) 18 Empfangslänge: Einzelpaket 1-32 Bytes, 3-stufiger FIFO, RSSI-Unterstützung nicht unterstützt, nur einfache Paketverluststatistik wird unterstützt, Empfangsempfindlichkeit -B2294dBm@250Kbp, Betriebstemperatur -40 bis +85 °C, Industriequalität, Betriebsfeuchtigkeit 10–90 % relative Luftfeuchtigkeit, keine Kondensation, Lagertemperatur -40 bis +125 °C, 1 x Modul, 1 x Stiftleiste
