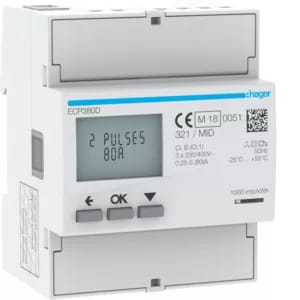

Hager Elektrizitätszähler - ECP380D

Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Technische Details: Name Wert Type ECP380D Hersteller Artikelnummer ECP380D Genauigkeitsklasse B Tarifsteuerung extern Messungsart Lastgang nein Geeicht ja Rücklaufsperre ja Maximalstrom (Imax) 80 A Polart Dreileiter/Vierleiter Geeignet für Bezug/Lieferung Anzahl der Stellen 9 Zählertyp elektronisch Mit Sperrcode nein Tarifausführung Zweitarif Montageart REG Nennspannung (Un) N-L 92 bis 276 V Anzeigeart digital Ausführung Direktmessung Energieart Wirk- und Blindleistung Nennstrom (In) 80 A Impulsausgang elektrisch Impulsrate 1 bis 200 Imp/kV Ah Schutzart (IP) IP20 Zulassung Measuring Instruments Directive EDL40-Signatur nein Breite in Teilungseinheiten 4 Impulsart S0 Frequenz 45 bis 65 Hz Nennspannung (Un) L-L 160 bis 480 V
