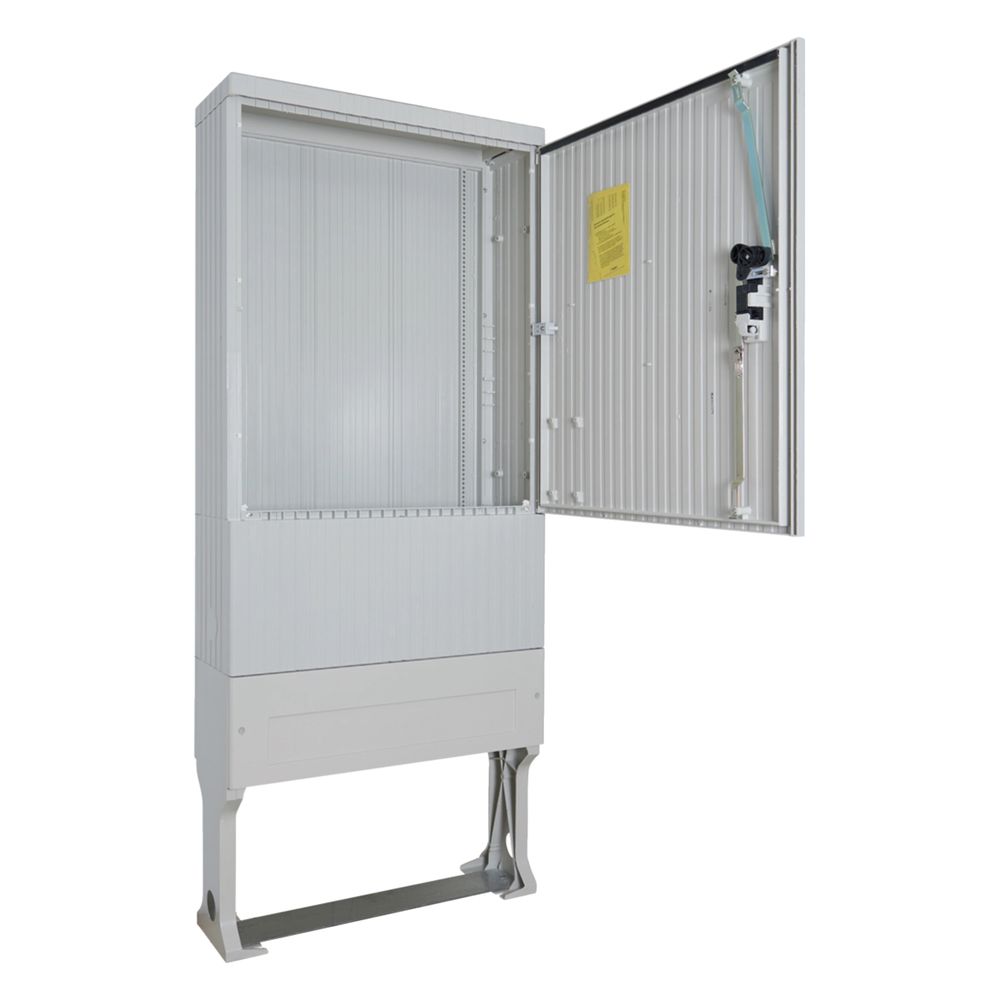

Hager Zähleranschlusssäule 207, Univers Z, 1 Zp, 3-punkt, 5-pol, Leerfeld, Basis, Apz

hager Zähleranschlusssäule 207, univers Z, 1 ZP, 3-Punkt, 5-pol, Leerfeld, Basis, APZ Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 in Verbindung mit der DIN VDE 0603-2-1. Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern nach DIN VDE 0603-1 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen. Höhe: 2010 mm Breite: 839 mm Tiefe: 277 mm Anzahl Felder: 3 IP-Klasse (Ingress Protection): IP44 Schutzklasse: Schutzklasse II Montageart: teilversenkt Anzahl Schranktüren: 1 Anzahl der Schlösser: 2 Ausführung des Handgriffes: Schwenkhebelgriff Farbe: Lichtgrau RAL Nummer: 7035 Fabrikat : Hager Artikel : ZAS207BD15A Produktspezifikation Anschluss-/Steckertyp: Sammelschiene Anschluss-/Steckertyp NAR SG/TRE Feld: Sammelschiene Anschlussquerschnitt Zählerausgangsleitung: 10-10 mm² Anschlussquerschnitt Zählerzugangsleitung: 10-10 mm² Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0 Anzahl Felder: 3 Anzahl Reihen: 7 Anzahl Sammelschienendurchführungen: 0 Anzahl Schranktüren: 1 Anzahl Verteilerfeld: 1 Anzahl Zählerfeld (Einbausatz): 1 Anzahl Zählerplätze =80 A: 0 Anzahl der Leerplätze: 1 Anzahl der RJ45 Anschlüsse: 0 Anzahl der Schlösser: 2 Art der Sammelschieneneinspeiseklemme: Bis 16 mm² Ausführung des Handgriffes: Schwenkhebelgriff Ausstattung Multimediafeld: Leer Breite: 839 mm Breite/Dicke Sammelschiene: 5 - 5 mm Farbe: Lichtgrau Höhe: 2010 mm Höhe Sammelschiene: 12 mm IP-Klasse (Ingress Protection): IP44 Montageart: teilversenkt Multimedia Feld Bereich: Ohne Netzform: TN-S Polanzahl: 5 RAL Nummer: 7035 Schutzklasse: Schutzklasse II Tiefe: 277 mm
