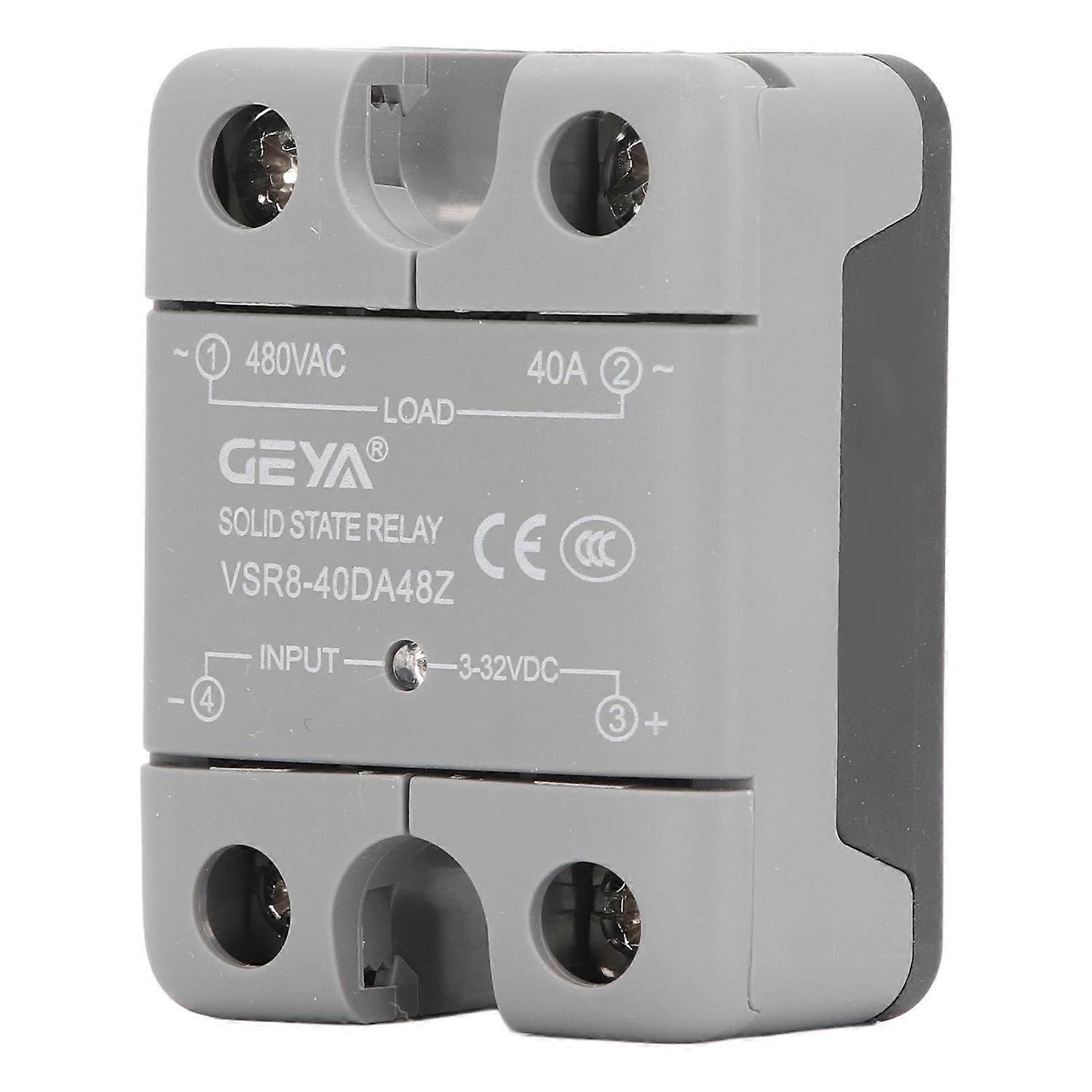

Halbleiterrelais Mit Led-anzeige, Dc-steuerung, Ac-optische Trennung, Ssr-relais, 3–32 V Dc Eingang, 40 A, 480

1. Ein- und Ausgang: DC-gesteuertes AC-Halbleiterrelais, 3–32 V DC Eingang, 40 A 480 V AC Ausgang. Optische Trennung zwischen Ein- und Ausgangskreis. 2. Hohe Leistungsfähigkeit: Dieses Halbleiterrelais verfügt über einen Transistorausgang, geringen Spannungsabfall im Durchlassbereich, schnelle Schaltgeschwindigkeit sowie Steuersignal- und TTL-Logikschnittstelle. 3. LED-Anzeige: Das Halbleiterrelais ist mit einer LED-Anzeige zur übersichtlichen und intuitiven Anzeige des Betriebszustands ausgestattet, was die Arbeitseffizienz deutlich steigert. 4. Integrierte Epoxidharz-Verkapselung: Dank der integrierten Epoxidharz-Verkapselung ist dieses Halbleiterrelais korrosionsbeständig, stoßfest, langlebig und zuverlässig. 5. Anwendungsbereiche: Dieses SSR-Relais findet breite Anwendung in der Industrieautomation, zur Trennung schwacher und starker Ströme, in Gleichstrommotoren, Magnetventilen, elektromagnetischen Vibratoren, Batterielade- und -entladeschaltern usw. Spezifikation: Produkttyp: Halbleiterrelais Modell: VSR8 40DA48Z Eingang: 3–32 V DC Ausgang: 40 A 480 V AC Laststrombereich: 0,05 bis 40 A Rs Maximaler Stoßstrom (10 ms): 200 % Lastspannungsbereich: 60–1200 V DC Spannungsabfall im eingeschalteten Zustand: ≤ 0,5–4,6 V Sperrspannung: 60 V, 80 V, 250 V, 400 V, 600 V, 2900 V, 1200 V Überspannungsschutz: Transiente Schutzspannung: 80 V, 180 V, 470 V, 1000 V Schaltcharakteristik: MOSFET oder IGBT, Halbleiter, kontaktloses Schalten Durchschlagsfestigkeit Eingang zu Ausgang (50/60 Hz): 2500 Vrms Durchschlagsfestigkeit Eingang Ausgang gegen Basis (50/60 Hz): 2500 Vrms Minimaler Isolationswiderstand (bei 500 V DC): 10° Ω Laststrom-Sicherheitsfaktor: Ohmsche Last: 2,5-3-fach, induktive Last: 3-6-fach Betriebstemperaturbereich: -30 bis 80 °C Lagertemperaturbereich: -30 bis 100 °C Luftfeuchtigkeit: IEC60068-2-78 95 % LED-Eingangsstatusanzeige: Rot. Lieferumfang: 1 x Halbleiterrelais. Hinweis: 1. Die während des Relaisbetriebs entstehende Wärme muss über die Grundplatte abgeführt werden. Es ist wichtig, dass die Relais-Grundplatte festen Kontakt zum Kühlkörper hat, sicher montiert ist und die Kontaktfläche mit einem Wärmeleitpad versehen oder mit Wärmeleitpaste beschichtet ist. 2. Die Relaisanschlüsse müssen fest verbunden sein. Lose Verbindungen können zu Überhitzung und Beschädigung des Produkts führen. Das empfohlene Anzugsmoment für M4-Anschlüsse beträgt (1,2–2,0) Nm und für M5-Anschlüsse (2–3) Nm. 3. Bei hohen Umgebungstemperaturen im Betrieb beachten Sie bitte die Temperaturkurve zur Leistungsreduzierung. Warnhinweise: 1. Die Seiten- und Bodenplatte des Produkts erwärmen sich im Betrieb. Bitte berühren Sie diese erst nach dem Abkühlen. 2. Vor der Installation oder Inbetriebnahme des Produkts muss die Stromzufuhr vollständig unterbrochen sein. 3. Überprüfen Sie alle Anschlüsse, bevor Sie das Produkt einschalten.
