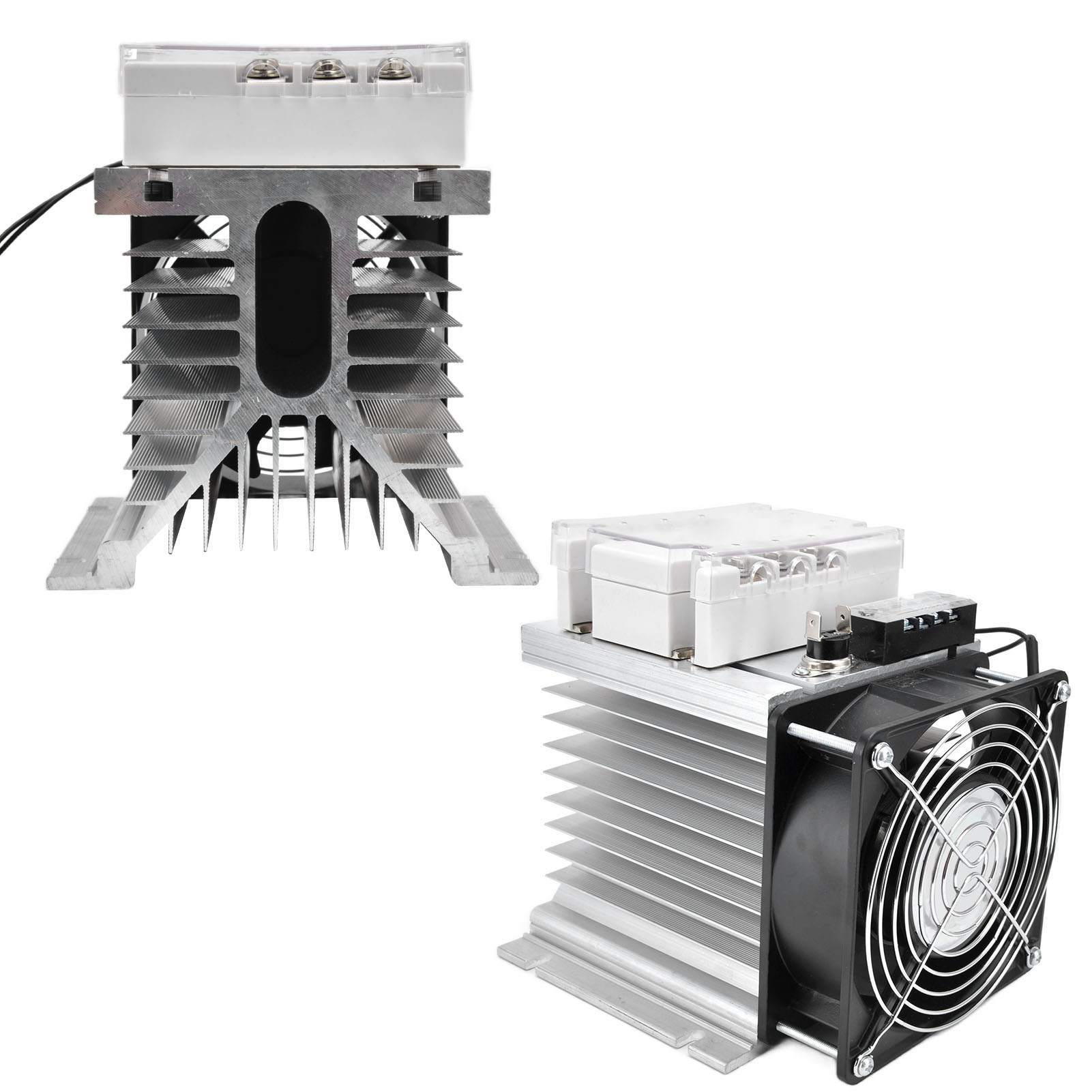

Halbleiterrelais, Verbesserte Automatische 3-phasen-wechselstromrelais Für Motoren Mit Temperaturregelung Tsr-150da-r Mit Kühler

1. Multifunktion: Fotoelektrische Trennung zwischen Relais-Steuerkreis und Lastkreis; Steuerung von Silizium-Ausgängen, Nulldurchgangsabschaltung und Nulldurchgangsöffnung. 2. Kompatibilität: Das Relais-Steuersignal ist TTL-kompatibel; mit Schutzschirm; die dreiphasigen Anlaufeigenschaften sind konsistent. 3. Verarbeitung: Gehäuse aus flammhemmendem Kunststoff, Kupfergrundplatte, industrietaugliche Verarbeitung. 4. Einsatzhinweise: Für den Betrieb ist ein geeigneter Kühlkörper erforderlich; bei Bedarf ist eine Zwangsluftkühlung zu installieren. 5. Breites Anwendungsspektrum: Dieses Relais ist vielseitig einsetzbar und eignet sich für ohmsche Lasten, z. B. für Temperaturregelung, industrielle Elektroherde, Motoren, Schaltschränke, automatische Steuerungen und andere Geräte zum Ein- und Ausschalten. Produkttyp: Halbleiterrelais Technische Parameter Eingangsnennstrom: 150 A, 200 A Steuerspannungstyp: DC Steuerspannungsbereich: 4–32 V DC Steuerstrom: > 10 mA LED-Anzeige: Ja Ausgangslastspannungsbereich: 480 V AC Spannungsabfall im eingeschalteten Zustand: 50 mA Leckstrom im ausgeschalteten Zustand: < 10 mA Frequenzbereich: 45–65 Hz Einschaltzeit: 10 ms Ausschaltzeit: 10 ms Mittlere Spannungsfestigkeit: 2500 V AC / 1 Minute Betriebstemperatur: -35 °C bis 75 °C Betriebsspannung des Kühlkörpers: 220 V AC Hinweis: 1. Bei der Produktauswahl sollten Sie je nach Art der Last eine gewisse Stromstärkereserve einplanen. (Bei ohmscher Last kann die Strombelastbarkeit mit dem 2- bis 3-Fachen des Laststroms gewählt werden. Bei induktiver oder kapazitiver Last beträgt sie das 3- bis 5-Fache des Laststroms, bei Motoren mehr als das 5-Fache.) 2. Abhängig vom Verhältnis zwischen Laststrom und Umgebungstemperatur ist bei hohen Umgebungstemperaturen oder unzureichender Wärmeabfuhr die Strombelastbarkeit zu erhöhen. Um einen Kurzschluss der Last im Betrieb zu verhindern, muss ein Schnelltrennschalter oder eine Sicherung, die diesem Produkt entspricht, in Reihe in den Laststromkreis geschaltet werden. 3. Bei induktiver Last muss ein Varistor parallel zum Ausgangsanschluss angeschlossen werden, um den Thyristor vor Überspannung zu schützen. Varistor-Optionen (MOV): 430–470 V für 240 V und 680–750 V für 440 V. 4. Bei der Installation muss die Kontaktfläche zwischen Kühlkörper und Produkt eben und sauber sein. Tragen Sie eine gleichmäßige Schicht wärmeleitendes Silikonfett auf die Oberfläche auf und ziehen Sie die Schrauben mit Unterlegscheiben und Federscheiben symmetrisch fest. 5. Beim ersten Abschalten des Halbleiterrelais sollten die Befestigungsschrauben bei Resttemperatur angezogen werden, um einen engen Kontakt zwischen der Grundplatte des Halbleiterrelais und der Kühlkörperoberfläche für eine optimale Wärmeableitung zu gewährleisten. 6. Der Nennstrom verschiedener Halbleiterrelais-Modelle bezieht sich auf den Nennstrom bei einer Umgebungstemperatur von 40 °C. Die Wärmeableitung muss daher ausreichend sein! 7. Verwenden Sie kein Multimeter an der Lastseite, um die Produktqualität nicht zu beeinträchtigen! Lieferumfang: 1 x Relais + Kühlkörper, 1 x Schutzabdeckung
