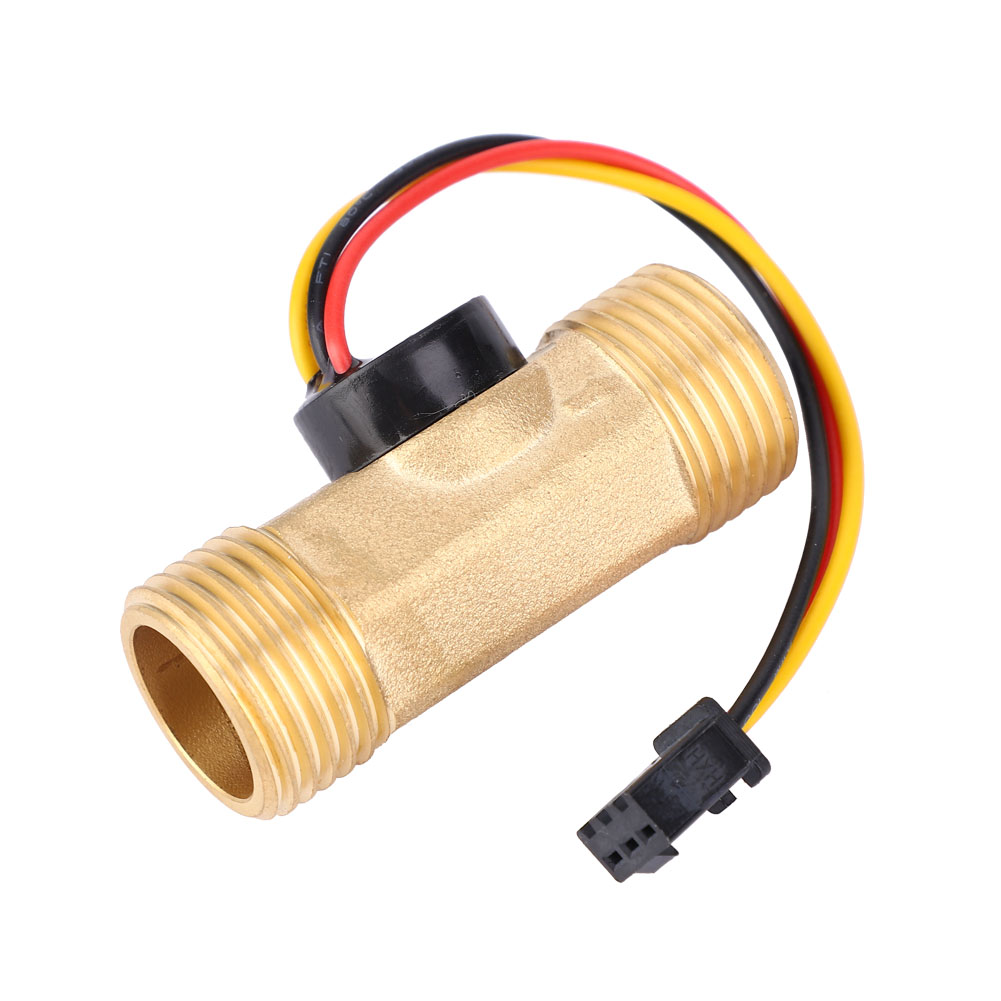

Hall-effekt-durchflussmesser, G1/2 Außengewinde, 1-30 L/min, Flüssigkeitsdurchflusssensor

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen Hall-Sensor-Durchflussmesser für die zuverlässige und dauerhafte Messung Ihrer Flüssigkeiten. Dieses Produkt bietet die folgenden technischen Spezifikationen und garantiert optimale Leistung unter verschiedensten Bedingungen. **Detaillierte technische Spezifikationen:** - **Stoßfestigkeit:** Das Produkt ist sorgfältig verpackt. Es übersteht einen freien Fall aus 50 cm Höhe aus X-, Y- und Z-Richtung auf eine Betonoberfläche ohne Beschädigung und mit einer Genauigkeitsabweichung von unter 10 %. **Isolationswiderstand:** Der Isolationswiderstand zwischen dem Hall-Sensordraht und dem Ventilkörper beträgt mindestens 100 MΩ (geprüft bei 500 V DC). **Wärmebeständigkeit:** Nach 72 Stunden bei 80 ± 3 °C und anschließender 1- bis 2-stündiger Abkühlung auf Raumtemperatur zeigt das Produkt keine Beschädigungen. Es weist keine Risse, Lockerungen, Aufquellen oder Verformungen auf. **Kältebeständigkeit:** Nach 72 Stunden Lagerung in einer Umgebung bei -20 ± 3 °C und anschließender 1- bis 2-stündiger Lagerung bei Raumtemperatur zeigen sich keine Auffälligkeiten. Die Teile weisen keine Risse, Lockerungen, Aufquellen oder Verformungen auf. - **Isolationsspannungsfestigkeit:** Der Hall-Sensordraht und das Ventilgehäuse widerstehen einer Wechselspannung von 600 V (50/60 Hz) für 1 Sekunde ohne Isolationsfehler. - **Feuchtigkeitsbeständigkeit:** Nach 72 Stunden bei 60 ± 3 °C und 90 % bis 95 % relativer Luftfeuchtigkeit bleibt der Isolationswiderstand über 1 MΩ. - **Zugfestigkeit:** Eine Zugkraft von 10 N wird 1 Minute lang auf den Ausgangsdraht ausgeübt, ohne dass dieser sich lockert oder bricht. - **Temperaturwechselbeständigkeit:** Das Bauteil wurde 1 Stunde lang einer Umgebungstemperatur von 80 ± 3 °C ausgesetzt und anschließend 1 Stunde lang direkt einer Umgebungstemperatur von -20 ± 3 °C. Nach 10 Zyklen wurden keine Risse, Lockerungen, Aufquellen oder Verformungen beobachtet. **Technische Daten:** **Gewinde:** G1/2 Außengewinde-Außengewinde **Durchflussbereich:** 1 bis 30 l/min **Spannung:** 5 V DC **Durchfluss:** 1 bis 30 l/min **Genauigkeit:** 5 % **Maximaler Betriebsstrom:** 15 mA (5 V DC) **Betriebsspannungsbereich:** 5 bis 18 V **Betriebstemperaturbereich:** 0 bis 120 °C (nicht vereist) **Betriebsfeuchtigkeitsbereich:** 35 bis 90 % rF (nicht vereist) **Zulässiger Druck:** 4,3 V DC (5 V DC Eingang) - **Niedriger Impulsausgangspegel:** < 0,5 V DC (5 V DC Eingang) - **Durchflussimpulscharakteristik:** F = 10,0 * Q (Durchflussrate pro Minute) - 3 - **Ausgangsimpuls-Tastverhältnis:** 50 % ± 10 % - **Ausgangsanstiegszeit:** 0,04 μS - **Ausgangsabfallzeit:** 0,18 μS **Verdrahtungsplan:** - **Rotes Kabel:** Positive Stromversorgung - **Schwarzes Kabel:** Negative Stromversorgung - **Gelbes Kabel:** Impulssignalausgang **Gehäuse Inhalt:** - 1 x Durchflussmesser **Wichtiger Hinweis:** Starke Stöße und chemische Einwirkungen sind strengstens verboten. Das Produkt darf nicht geworfen oder geschlagen werden. Die Installation kann horizontal oder vertikal in beliebiger Richtung erfolgen. Die Flüssigkeitstemperatur darf 80 °C nicht überschreiten.
