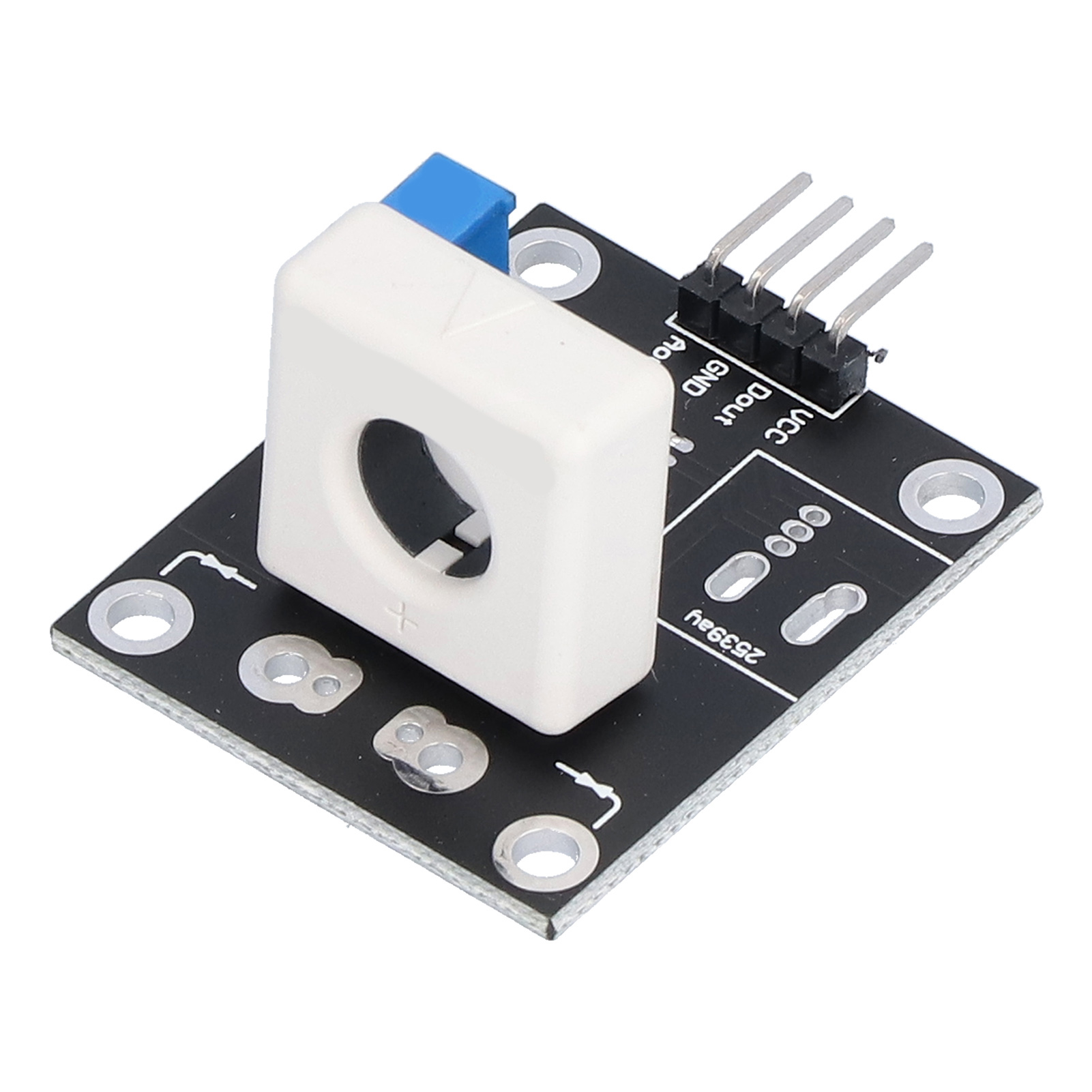

Hall-effekt-stromsensormodul, Einstellbares Elektronisches Kunststoffbauteil Zur Überstromerkennung

1. Die Auslöseschwelle für das Überstromsignal ist mit einer Auflösung von 1,5 A einstellbar. 2. Dieser Hall-Effekt-Stromsensor erkennt Kurzschlüsse bis zu 35 A und verfügt über ein integriertes Überstromschutzmodul. Die Befestigungslöcher erleichtern die Firmware-Installation. 3. Er liefert ein analoges Abtaststromsignal, das an einen Analog-Digital-Wandler (ADC) angeschlossen werden kann, sowie ein TTL-Pegelsignal, das an einen Mikrocontroller-I/O-Port angeschlossen werden kann. 4. Das Hall-Effekt-Stromsensormodul liefert analoge Ausgangssignale und Pegelsignale. 5. Dieses Modul eignet sich ideal zur Überstromerkennung in Motoren intelligenter Fahrzeuge, zum Schutz vor Rotorblockierung und zur Kurzschlusserkennung. Es erleichtert zukünftige Entwicklungen. Spezifikationen: Produkttyp: Hall-Effekt-Stromsensormodul; Länge: ca. 37 mm; Breite: ca. 31 mm; Höhe: ca. Schutzmodul (16,5 mm): Operationsverstärker LM393, WCS1800. Betriebsspannung: 5 V DC. Merkmale: Ausgangssignalanzeige. Breiter Strommessbereich: DC ±35 A, AC: 25 A. Strommessauflösung: 60 mV/A. Überstromanzeige. Einstellbarer Überstromschwellenwert (Auflösung: 1,5 A). Befestigungslöcher für einfache Firmware-Installation. Analoges Ausgangssignal nach Stromwandlung (Anschluss an einen ADC möglich) oder TTL-Pegel-Ausgang (Anschluss an einen Mikrocontroller-I/O-Port möglich). Anwendungen: Überstromerkennung für intelligente Fahrzeugmotoren, Rotorblockierschutz, Kurzschlussschutz, Demonstrationsprojekte usw. Erleichtert die Weiterentwicklung. Lieferumfang: 1 x Schutzmodul. Hinweis: Breiter Strommessbereich: DC ±35 A, AC: 25 A.
