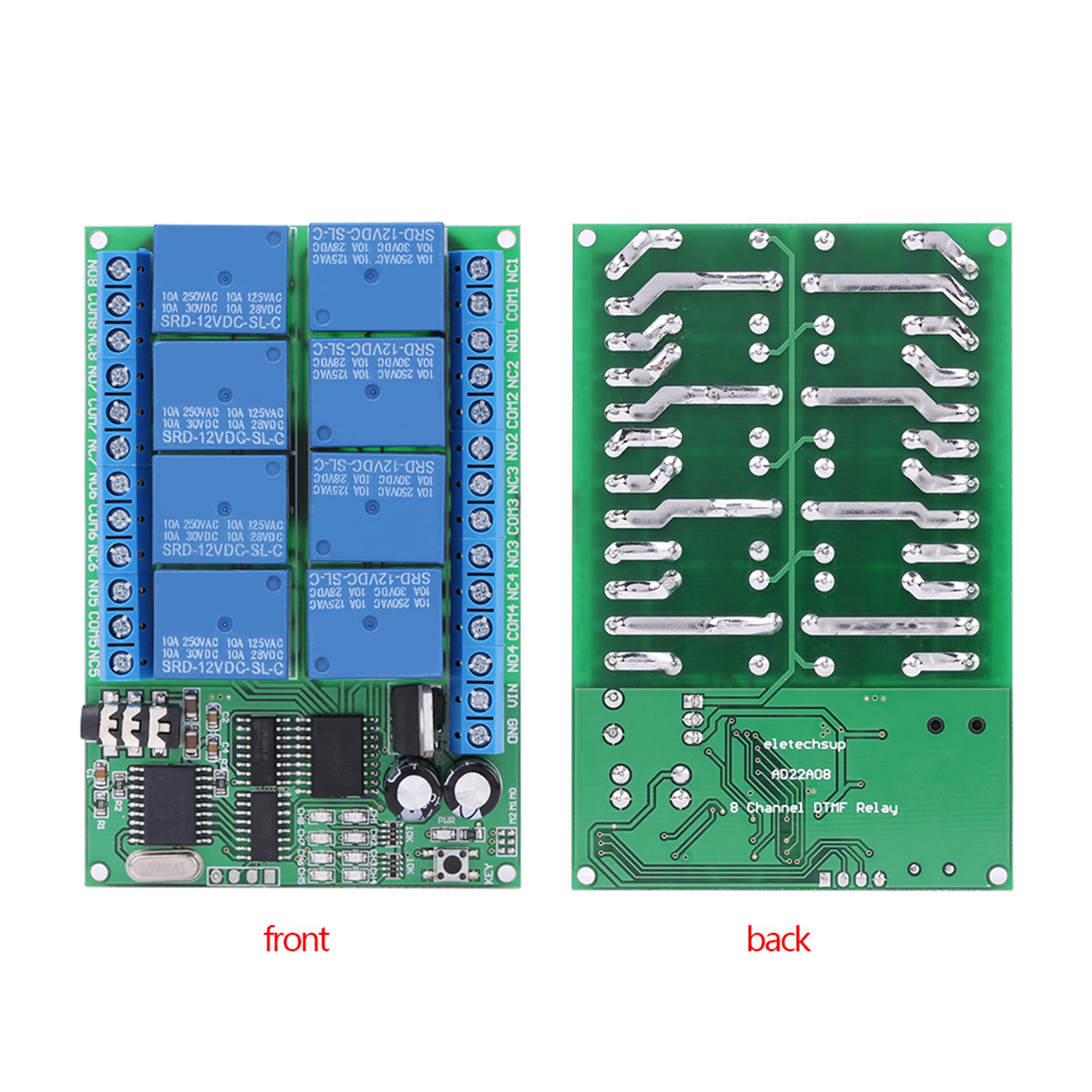

Hausautomatisierungs-fernbedienungsmodul Mit 8-kanal-dtmf-audio-decodierungsrelais Ad22a08

Willkommen in unserem Shop! Mit diesem 4-Kanal-DTMF-Audio-Controller können Sie Relais per Festnetz oder Mobiltelefon fernsteuern, das DTMF-Codes sendet. Die meisten Smartphones und Feature-Phones unterstützen diese Codes. **Technische Daten:** - Betriebsspannung: 12 V DC, mit Verpolungsschutz - Standby-Strom: 11–13 mA - Strom bei 1 aktiviertem Relais: 44 mA - Strom bei 2 aktivierten Relais: 77 mA - Strom bei 3 aktivierten Relais: 110 mA - Strom bei 4 aktivierten Relais: 140 mA - Strom bei 5 aktivierten Relais: 170 mA - Strom bei 6 aktivierten Relais: 197 mA - Strom bei 2 aktivierten Relais: 2000 7 Relais aktiviert: 223 mA - Strom bei 8 Relais aktiviert: 247 mA **Acht Betriebsarten:** - Nicht verriegelnd (Impuls) - Selbstverriegelnd (Kippschalter) - Verriegelt (verriegelnd) - Zeitverzögerung: 5, 20, 60, 120 oder 250 Sekunden **Standardbefehle:** Die Tasten 1/2/3/4/5/6/7/8 auf dem Tastenfeld steuern jeweils die Relais 1 bis 8. Sie können diese Befehle ändern, um 1 bis 4 benutzerdefinierte Nummern zu verwenden. **Technische Daten:** - Modell: AD22A08 - Betriebsspannung: 12 V DC - Abmessungen: ca. 94 x 62 x 18 mm - Maximale Belastung: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC **Bedienungsanleitung:** 1. Verbinden Sie den Controller mit einem Telefon (Hörer) mithilfe des mitgelieferten 3,5-mm-Audiokabels. 2. Versorgen Sie den Controller mit einem stabilen 12-V-DC-Netzteil (empfohlen: 2-A-Netzteil oder höher). 3. Verwenden Sie ein zweites Telefon (Sender), um den Hörer anzurufen. 4. Sobald die Verbindung hergestellt ist, wählen Sie die Tasten 1 bis 8, um die entsprechenden Relais zu aktivieren oder zu deaktivieren. **Vorsichtsmaßnahmen:** - Das empfangende Telefon muss über einen 3,5-mm-Audioausgang verfügen und darf nicht stummgeschaltet sein. - Der Controller muss mit einer stabilen 12-V-Gleichstromquelle versorgt werden. **Glossar:** - NO: Normalerweise offen - COM: Gemeinsamer Anschluss - NC: Normalerweise geschlossen - Relais offen: COM mit NO verbunden, von NC getrennt - Relais geschlossen: COM von NO getrennt, mit NC verbunden **Detaillierte Modi:** - Entsperrt: Durch Wählen von 1 (oder einer anderen Taste) wird Relais 1 aktiviert, das sich nach 1 Sekunde schließt. - Selbstverriegelnd: Durch Wählen von 1 wird das Relais aktiviert. Durch erneutes Drücken von 1 wird es deaktiviert. - Verriegelt: Durch Drücken von 1 wird Relais 1 aktiviert und alle anderen deaktiviert; durch Drücken von 2 wird Relais 2 aktiviert und die anderen deaktiviert usw. - Zeitverzögerung: Durch Drücken von 1 wird Relais 1 aktiviert, das sich nach der gewählten Verzögerung wieder schließt. **Lieferumfang:** - 1 x Relaismodul - 1 x 3,5-mm-Audiokabel Dieses Modul eignet sich ideal zur Fernsteuerung von 12-V-Verbrauchern (LEDs, Lüfter, Motoren, Router) oder AC/DC-Schaltungen bis 110 V DC oder 265 V AC. Es bietet eine flexible und zuverlässige Lösung für Ihre Automatisierungsprojekte.
