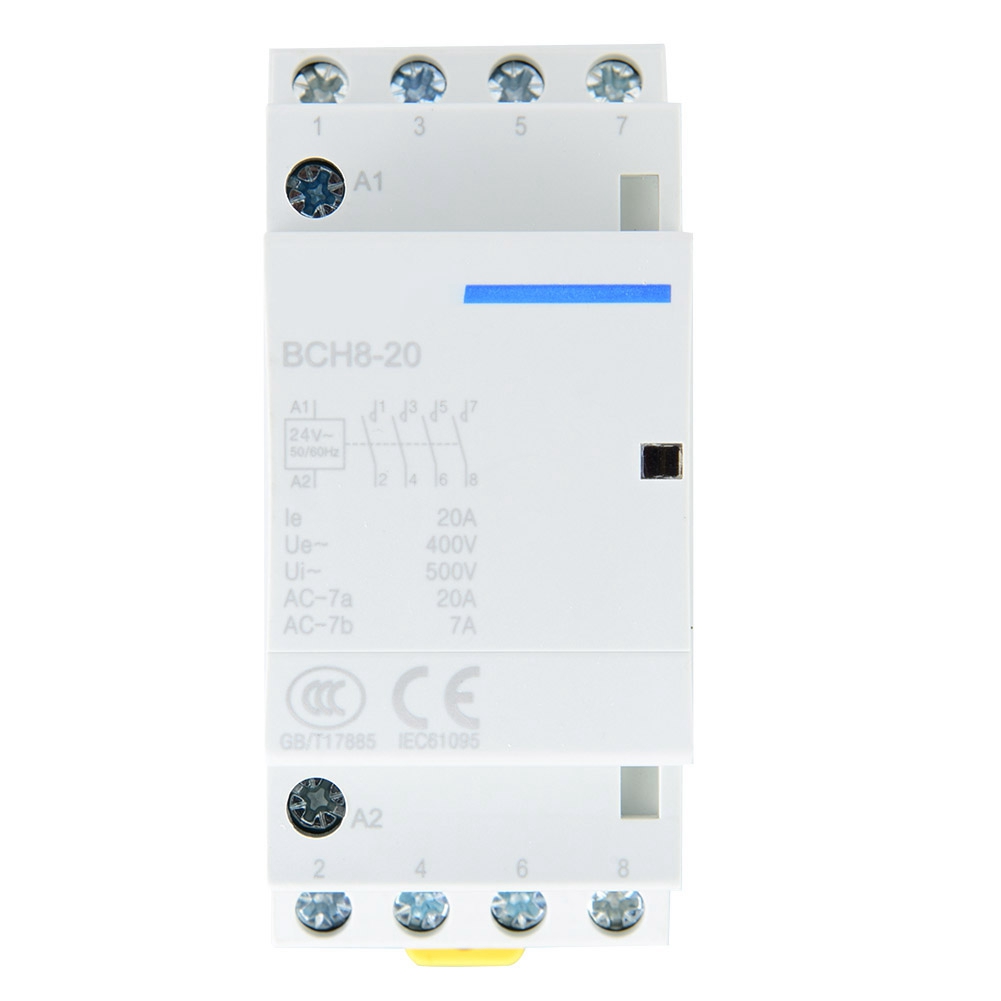

Haushalts-wechselstromschütz 4p 20a 50/60hz 4no

Willkommen in unserem Shop! Entdecken Sie unseren modularen AC-Schütz, der für Anwendungen im Haushalt und in der leichten Industrie entwickelt wurde und optimale Zuverlässigkeit und Sicherheit bietet. Dieser kompakte Schütz eignet sich ideal für die Montage auf einer 35-mm-DIN-Schiene und gewährleistet so eine schnelle und einfache Installation. **Hauptmerkmale:** - 35-mm-DIN-Schienenmontage, geeignet für den Hausgebrauch. - Hochwertiges Isoliermaterial für deutlich erhöhte Betriebssicherheit. - Kompakte, modulare Bauweise für einfache Installation. - Schaltplan auf der Schützoberfläche für intuitive Bedienung. - Geräuscharmer Betrieb ohne Funkenbildung. **Technische Daten:** - Bemessungssteuerspannung (Us): AC 24 V oder AC 220 V/230 V (wählbar). - Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b). - Konventioneller Wärmestrom (Ith): 25 A. - Bemessungsisolationsspannung (Ui): 500 V AC. - Bemessungsbetriebsspannung (Ue): 400 V AC. - Polzahl: 4P (4NO). - Maximale Schaltfrequenz: 30 Mal/Stunde. - Elektrische Lebensdauer: 100.000 Zyklen. - Mechanische Lebensdauer: 1.000.000 Zyklen. - Gewicht: ca. 219 g. **Betriebsarten:** 1. **Dauerbetrieb (8 Stunden)**: Dies ist die Basisbetriebsart; der konventionelle Wärmestrom Ith wird entsprechend dieser Betriebsart ermittelt. 2. **Intermittierender periodischer Betrieb:** Die Nennbetriebsfrequenz beträgt 30 Schaltvorgänge pro Stunde bei einer Auslastung von 40 %. **Betriebsbedingungen:** Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C wird die Nennsteuerspannung Us an die Schützspule angelegt, um diese auf einen stabilen Zustand zu erwärmen. Der Schütz sollte dann bei jeder Spannung zwischen 85 % und 110 % von Us zuverlässig schließen. Die Auslösespannung liegt zwischen 20 % und 75 % von Us. **Lieferumfang:** - 1 * AC-Schütz. Dieses Produkt wird mit allen für die sofortige Inbetriebnahme erforderlichen Komponenten geliefert. Profitieren Sie von einer zuverlässigen und langlebigen Lösung für die elektrische Steuerung Ihrer Anlagen.
