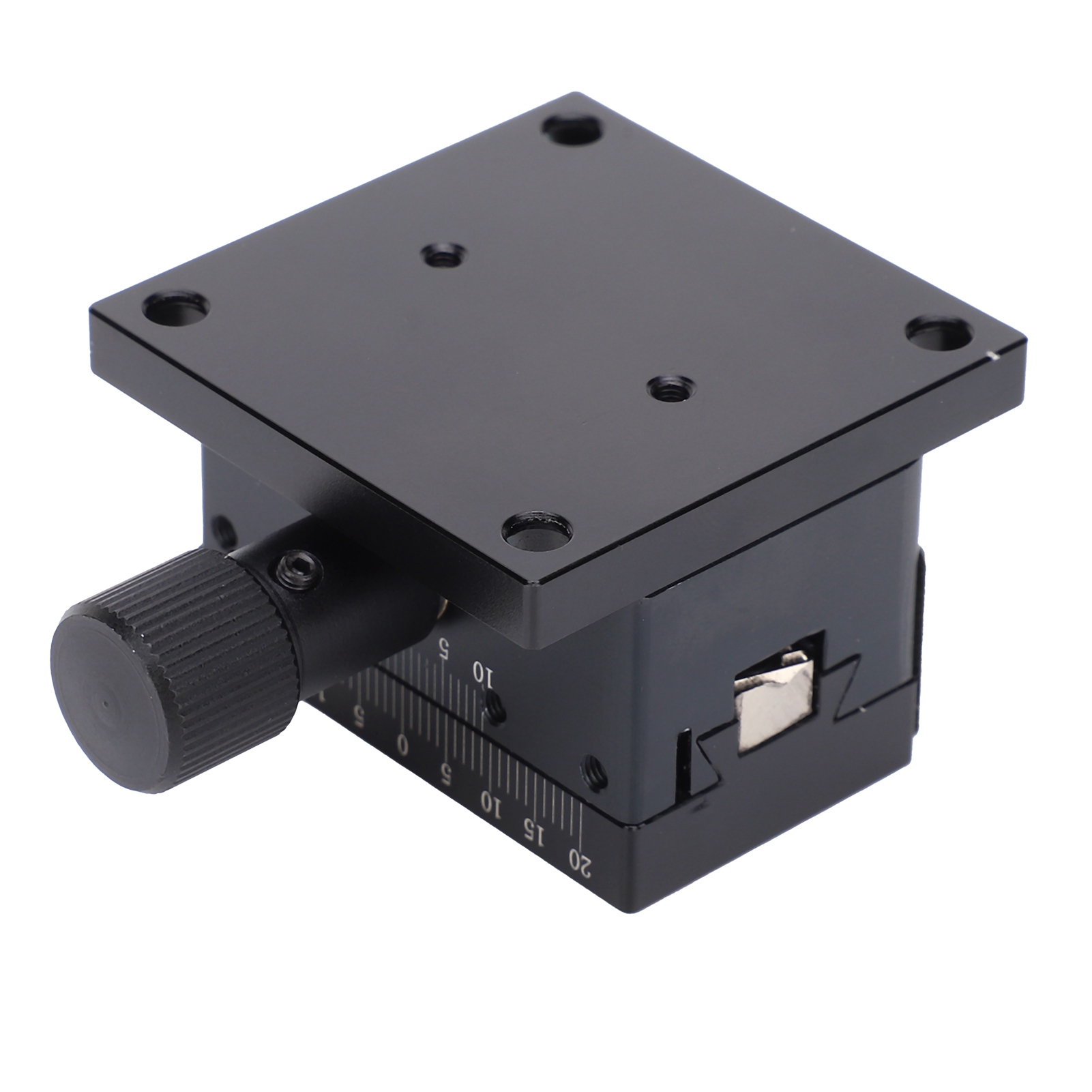

Hb-a50 Aluminiumlegierungs-schwalbenschwanz-schlitten, X-achse, Feineinstellung Über Handrad Und Manuelle Zahnstange Und Ritzel

Willkommen in unserem Shop! Dieses Produkt ist eine manuelle Linearplattform, die für den präzisen Einsatz in verschiedenen technischen Geräten konzipiert wurde. Das Gehäuse besteht aus einer Aluminiumlegierung und zeichnet sich durch geringes Gewicht, Robustheit und hohe Reibungsbeständigkeit aus. Dieser X-Achsen-Verschiebetisch ist leise, kratzfest, stoßfest und korrosionsbeständig. Die Steuerung erfolgt manuell über einen Drehgriff mit Schwalbenschwanzführung. Die Schwalbenschwanz-Gleitplattform gewährleistet hohe Präzision, sanfte Bewegungen, hohe Tragfähigkeit und optimale Stabilität. Detaillierte Spezifikationen: - Produkttyp: Linearplattform - Modell: HB-A50 - Tischgröße: ca. 50 x 30 mm (2 x 1,2 Zoll) - Bewegungsrichtung: X-Achse, einseitig - Gehäusematerial: Aluminiumlegierung (schwarz eloxiert) - Antriebsmethode: Manuelle Drehknopfsteuerung über Zahnradantrieb (Zahnrad + Zahnstange) - Gleitschiene: Zahnstangenführung - Schienentyp: Schwalbenschwanzführung - Anzahl der Gewindebohrungen auf der Plattform: 8 - Durchmesser der Gewindebohrungen: ca. 4 mm (0,2 Zoll) - Gewindebohrungstiefe: ca. 7,5 mm (0,3 Zoll) - Horizontale Belastbarkeit: 29,4 N - Verfahrweg: ±20 mm - Minimale Skala: 0,01 mm - Geradheit: 0,03 mm - Anwendungsbereiche: Optische Geräte, Messgeräte, Halbleiterfertigungsanlagen, Prüfmaschinen, Mikroskope, Fotoausrüstung, Fördermaschinen, Bearbeitungsmaschinen, Druckmaschinen usw. Abmessungen: - Ca. 50 mm / 2 Zoll (Länge), 40 mm / 1,6 Zoll (Breite), 30 mm / 1,2 Zoll (Höhe) - Weitere Abmessungen: 12,5 mm / 0,5 Zoll, 7,5 mm / 0,3 Zoll, 5 mm / 0,2 Zoll, 14,9 mm / 0,6 Zoll, 34 mm / 1,3 Zoll, 30 mm / 1,2 Zoll, 27,8 mm / 1,1 Zoll, 12,3 mm / 0,5 Zoll, 6 mm / 0,2 Zoll, 21,5 mm / 0,8 Zoll - Durchmesser: ca. 10 mm / 0,4 Zoll, 15 mm / 0,6 Zoll Lieferumfang: 1 x Linearer Verschiebetisch (Schiebeplattform)
