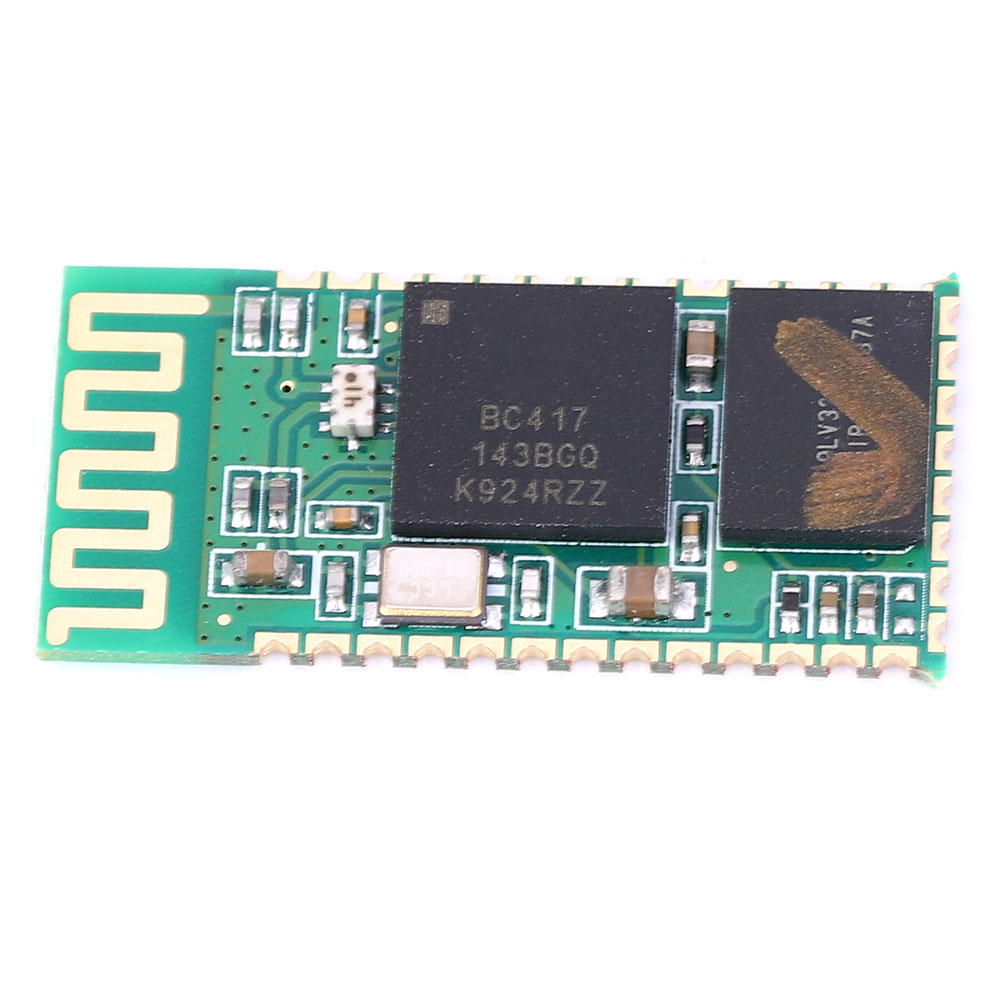

Hc-05 Bluetooth-zu-seriell-port-modul (3,3 V 3,6 V)

Willkommen in unserem Shop! Entdecken Sie unser RF-Bluetooth-Transceiver-Modul, eine integrierte Master-Slave-Komponente, die optimale Flexibilität und Leistung für Ihre Elektronikprojekte bietet. Dieses Modul verfügt über alle notwendigen Funktionen für eine zuverlässige und effiziente drahtlose Kommunikation. **Hauptmerkmale:** 1. **Integriertes Bluetooth-Master-Slave-Modul**: Dieses Modul kann über einfache Befehle im Master- oder Slave-Modus konfiguriert werden. Die Anleitung ist umfassend und detailliert für fortgeschrittene Anpassungen. 2. **Master-Modus**: In diesem Modus sucht das Modul aktiv nach Slave-Geräten und kann von anderen Geräten nicht erkannt werden. 3. **Slave-Modus**: Im Slave-Modus wird das Modul von anderen Geräten gesucht und kann keine Suche initiieren. 4. **Nahtlose Übertragung**: Sobald die Verbindung zwischen Master und Slave hergestellt ist, funktioniert das Modul wie ein drahtloses serielles Kabel. In diesem Zustand verschwindet die Master-Slave-Unterscheidung, was eine nahtlose bidirektionale Kommunikation ermöglicht. 5. **Drahtlose Aktualisierung**: Dieses Modul ist mit STC-Mikrocontrollern kompatibel und ermöglicht drahtlose Programmaktualisierungen und -downloads. 6. **Vielseitige Anwendungen:** Ideal für GPS-Navigationssysteme, Zählerablesung (Wasser, Strom, Gas), industrielle Datenerfassungs- und Steuerungssysteme und kompatibel mit Bluetooth-Laptops, Bluetooth-Adaptern und PDAs. **Technische Spezifikationen:** - **Artikeltyp:** RF-Bluetooth-Transceiver-Modul - **Bluetooth-Protokoll:** V2.0 - **Versorgungsspannung:** 3,3 V bis 3,6 V - **Standardeinstellungen:** Baudrate: 9600, Kopplungscode: 1234, Betriebsmodus: Slave - **Betriebsstrom:** Während der Kopplung: 30-40 mA; Nach dem Pairing (keine Kommunikation): 2-8 mA; Während der Kommunikation: 8 mA (ohne Schlafmodus) - **Kommunikationsreichweite:** 10 Meter im Freien, ca. 8 Meter unter normalen Betriebsbedingungen **Pinbelegung:** - **Pin 1 (TX)**: Serieller Sendepin des Moduls (TTL-Pegel, kann nicht direkt mit RS232-Pegel verbunden werden), kann direkt mit dem RX-Pin des Mikrocontrollers verbunden werden. - **Pin 2 (RX)**: Serieller Empfangspin des Moduls (TTL-Pegel, kann nicht direkt mit RS232-Pegel verbunden werden), kann direkt mit dem TX-Pin des Mikrocontrollers verbunden werden. - **Pin 12 (VCC)**: 3,3-V-Stromversorgung - **Pin 13 (GND)**: Masse - **Pin 32 (LED)**: Statusanzeige für Kopplung - **Pin 34 (KEY)**: Wird verwendet, um in den AT-Modus zu wechseln, aktiv hoch (Standard: niedrig, suspendiert) **AT-Steuermodi:** 1. **Methode 1**: Setzen Sie den KEY-Pin auf HIGH (oder verbinden Sie ihn mit VCC) und schalten Sie das Modul ein. Die LED blinkt langsam (einmal alle 2 Sekunden), und das Modul wechselt in den AT-Modus mit einer festen Baudrate von 38400. 2. **Methode 2**: Wenn das Modul eingeschaltet ist, setzen Sie den KEY-Pin auf LOW (oder verbinden Sie ihn mit GND). Die LED blinkt schnell (zweimal pro Sekunde). Setzen Sie anschließend den KEY-Pin auf HIGH. Das Modul wechselt ebenfalls in den AT-Modus, die LED blinkt jedoch weiterhin schnell, und die Baudrate bleibt bei 9600. **Kommunikation mit einem Computer:** 1. Schalten Sie das Bluetooth-Modul ein und überprüfen Sie, ob es nach dem Senden des Befehls „AT“ die Antwort „OK“ zurückgibt (Hinweis: Für das Senden des AT-Befehls ist ein Zeilenumbruch erforderlich). 2. Schalten Sie den Bluetooth-Adapter ein, suchen Sie das Bluetooth-Modul in der Nähe, doppelklicken Sie darauf, um den seriellen Port zu finden, geben Sie den Kopplungscode ein und verbinden Sie sich dann mit dem seriellen Port, um den virtuellen Port des Adapters zu finden. 3. Öffnen Sie zwei serielle Schnittstellen-Assistenten, wählen Sie den Bluetooth-Adapter und den entsprechenden Port am Modul aus, um die serielle Kommunikation herzustellen. **Kommunikation mit einem Mobiltelefon:** Das Telefon benötigt eine kompatible serielle Schnittstellen-Anwendung, um Daten zu empfangen und zu senden. 1. Installieren Sie die serielle Schnittstellen-Anwendung auf dem Telefon (das interne Protokoll von iOS ist zulässig, unterstützt jedoch nicht das SPP-Protokoll, daher kann es nicht mit dem seriellen Modul gekoppelt werden; einige Android-Telefone sind möglicherweise nicht kompatibel). 2. Schalten Sie das Bluetooth-Modul ein und überprüfen Sie, ob es nach dem Senden des Befehls „AT“ die Meldung „OK“ zurückgibt (Hinweis: Für das Senden des AT-Befehls ist ein Zeilenumbruch erforderlich). 3. Öffnen Sie den Seriellen Port-Assistenten auf Ihrem Telefon, suchen Sie nach dem Bluetooth-Gerät und geben Sie den Kopplungscode ein, um die Verbindung herzustellen. **Lieferumfang:** - 1 x RF Bluetooth-Transceiver-Modul Dieses Modul ist sofort einsatzbereit und ermöglicht Ihnen die einfache Integration von Bluetooth-Funkkommunikation in Ihre Projekte. Bestellen Sie jetzt und nutzen Sie die vielen Funktionen!
