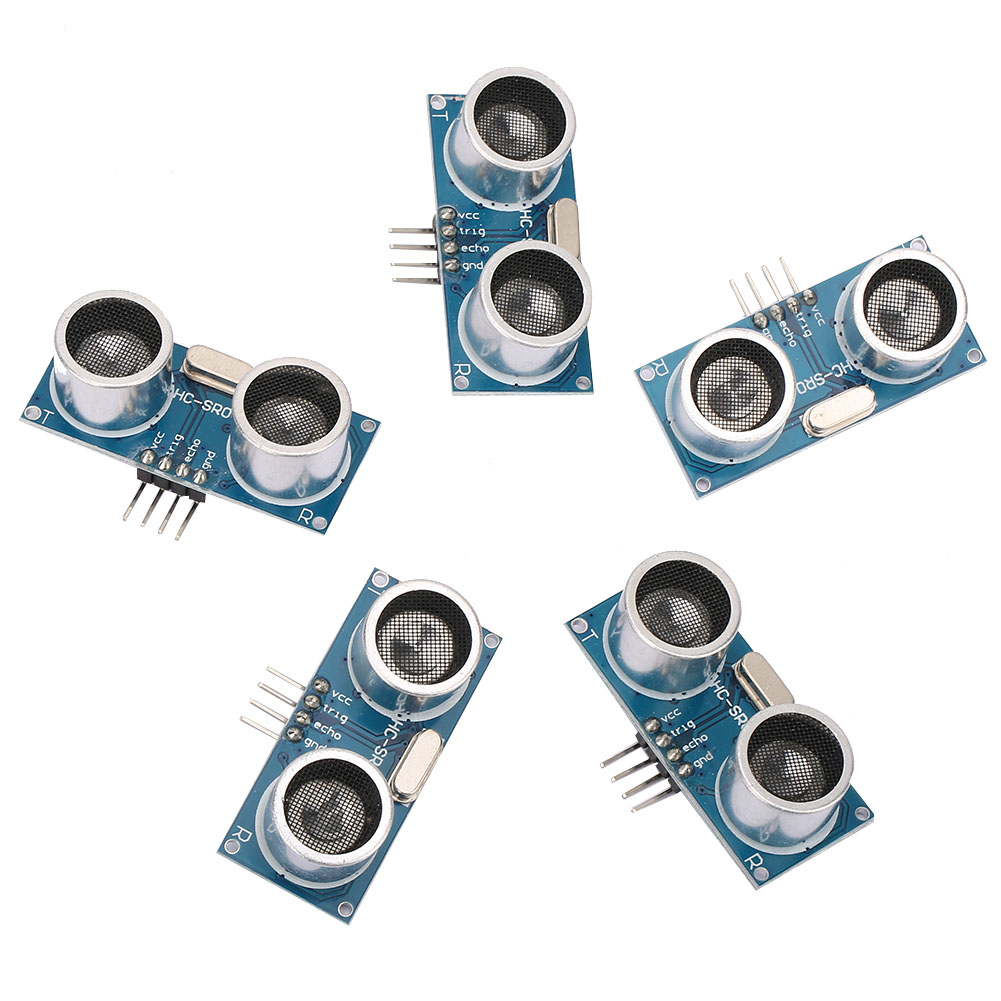

Hc-sr04 Ultraschall-entfernungsmessermodul, Distanzsensor Für Arduino

Willkommen in unserem Shop! Dieses Ultraschall-Entfernungsmessermodul nutzt das Prinzip der Ultraschallmessung, um die Entfernung zu einem Objekt präzise zu bestimmen. Es bietet eine mit ausländischen Ultraschall-Entfernungsmessermodulen wie dem SRF05 und SRF02 vergleichbare Leistung und garantiert gleichzeitig hohe Genauigkeit und außergewöhnliche Zuverlässigkeit. Dank seines sehr kleinen toten Winkels (2 cm) eignet es sich ideal für Anwendungen, die Messungen im Nahbereich erfordern. Dieses Modul ist vollständig kompatibel mit dem Diebstahlsicherungsmodul GH-311. **Technische Daten:** - Betriebsspannung: DC 5 V - Ruhestrom: < 2 mA - Ausgangspegel: High 5 V, Low 0 V - Erfassungswinkel: ≤ 15° - Erfassungsreichweite: 2 cm bis 450 cm - Genauigkeit: 0,3 cm - Verdrahtung: VCC, trig (Steueranschluss), echo (Empfangsanschluss), out (leer), GND **Funktionsprinzip des Moduls:** 1. Auslösung durch Ein-/Ausgang (E/A) mittels eines High-Pegel-Signals von mindestens 10 Mikrosekunden Dauer. 2. Das Modul sendet automatisch acht 40-kHz-Rechteckwellen und erkennt, ob ein Rücksignal empfangen wird. 3. Wird ein Rücksignal empfangen, wird über den I/O-Pin ein High-Pegel ausgegeben. Die Dauer dieses High-Pegels entspricht der Zeit zwischen Senden und Empfangen des Ultraschallsignals. Die gemessene Entfernung wird wie folgt berechnet: (Dauer des High-Pegels × Schallgeschwindigkeit (340 m/s) / 2). **Lieferumfang:** - 5 x Ultraschall-Entfernungsmesser-Modul **Wichtige Hinweise:** 1. Das Modul muss vor dem Einschalten in den Schaltkreis eingesetzt werden, um High-Pegel-Fehler zu vermeiden. Falls es nicht eingesetzt ist, schalten Sie das Gerät erst nach dem Einsetzen ein. 2. Der TRIP-Pin verfügt über einen internen Pull-up-Widerstand von 10 kΩ. Setzen Sie den TRIP-Pin über den I/O-Port des Mikrocontrollers auf Low und senden Sie einen Impuls von mindestens 10 Mikrosekunden. 3. Der OUT-Pin ist der Schaltausgang, wenn das Modul als Diebstahlsicherung verwendet wird. Dieser Pin wird für die Entfernungsmessung nicht benötigt!
