Hdmi-kompatible Audiosignal-konverterplatine Zu I2s/iis-empfängermodul Mit I2s-umschaltung Für Hi-fi Dsd Pcm-audio (diy)

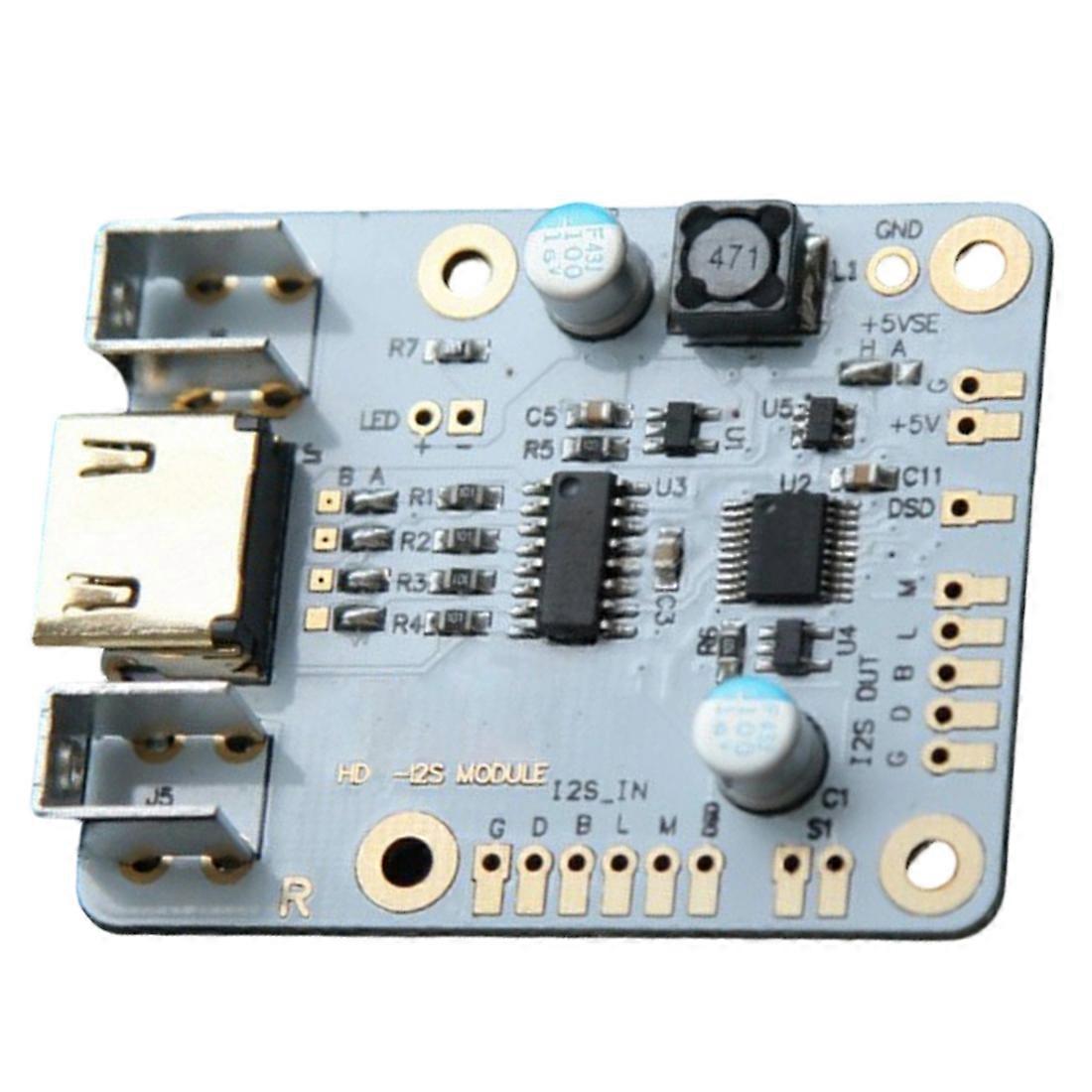

Die HDMI-zu-I2S-Karte kann auch natives DSD übertragen, mit Zweikanal-I2S-Umschaltung und Umschaltung zwischen DSD ON und anderen TTL-Pegelsignalen. Sie ist mit der in unserem Shop erhältlichen I2S-zu-HDMI-Karte kompatibel. Die Karte besteht ausschließlich aus hochwertigen Komponenten: Feststoffkondensatoren, vergoldeten Schnittstellen, einer vergoldeten Leiterplatte und einem LDO-Regler mit extrem geringer Restwelligkeit. Sie unterstützt zwei verschiedene Definitionen von HDMI-kompatiblen I2S-Signalschnittstellen. Modus A oder Modus B kann per Jumper ausgewählt werden. Die Abbildung unten zeigt die Konfiguration für Modus A. Um Modus B zu aktivieren, wird einfach eine Reihe von Anschlusspunkten auf der B-Seite kurzgeschlossen: M = MCK, L = LRCK, B = BCK, D = DATA. +5VSE wählt die 5-V-Stromversorgung. Bei Kurzschluss von Punkt H wird die +5-V-Stromversorgung der Karte über die HDMI-Schnittstelle bereitgestellt. Bei Kurzschluss von Punkt A wird die +5-V-Stromversorgung der Karte über ein externes 5-V-Netzteil bereitgestellt. Das Kurzschließen von Punkt A wird empfohlen. Wenn S1 kurzgeschlossen ist, wird das TTL-I2S-Signal ausgewählt; wenn es getrennt ist, wird das HDMI-I2S-Signal ausgewählt. Hinweis: Das HDMI-Kompatibilitätsformat muss vor der Einrichtung überprüft werden. Ein falsches Format führt zu einer Signalumkehrung, und der Digital-Analog-Wandler (DAC) funktioniert möglicherweise nicht! Farbe: Weiß. Material: Kunststoff. Lieferumfang: 1 x Audio-Signalwandlerplatine.
