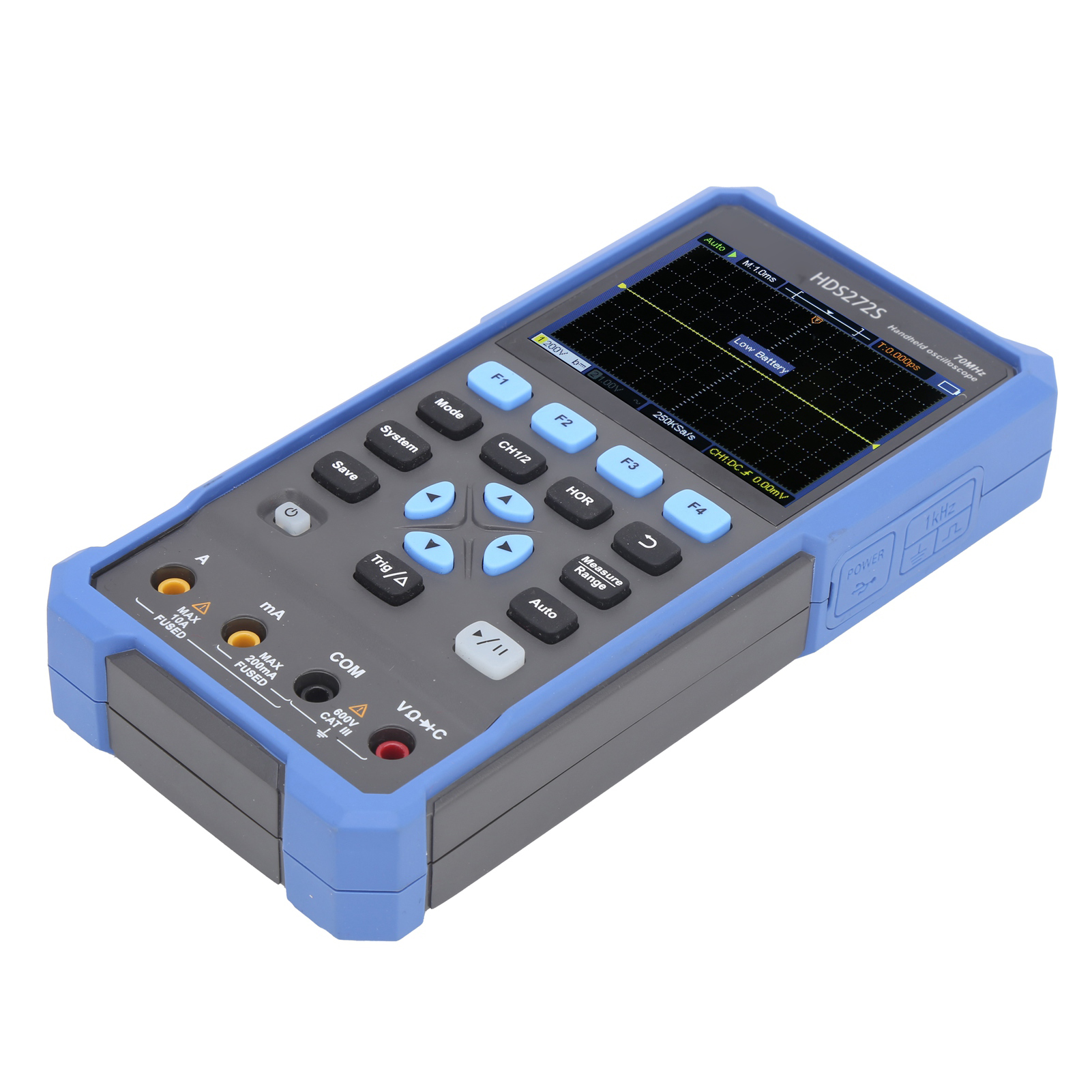

Hds272s Handoszilloskop 70 Mhz Multimeter Signalquelle Wellenformgenerator

1. Oszilloskop, Multimeter und Signalgenerator in einem Gerät, ideal für den Außeneinsatz. 2. Das Oszilloskop bietet eine Bandbreite von 70 MHz, eine Abtastrate von 250 MS/s, eine Speichertiefe von 8 KB und eine Aktualisierungsrate von bis zu 10.000 Signalformen pro Sekunde (wfrms/s) und unterstützt automatische Messungen. 3. Das 4,5-stellige Multimeter unterstützt Standardmessungen von Spannung, Strom, Widerstand, Kapazität, Dioden und Durchgangsprüfung. 4. Der Signalgenerator arbeitet mit einer Ausgangsfrequenz von 25 MHz, einer Abtastrate von 125 MS/s und einer vertikalen Auflösung von 14 Bit. Er unterstützt Ausgänge für 1 MΩ und 50 Ω. 5. Standard-USB-Typ-C-Schnittstelle, unterstützt das Laden über Powerbanks und die Kommunikation mit einem Host-Computer, 3,5-Zoll-LCD-Display. Artikeltyp: Handoszilloskop. Material: ABS. Farbe: Wie abgebildet. Leistungsparameter des Oszilloskops: Modell HDS272S. Bandbreite: 70 MHz. Kanäle: Zweikanal- + Einkanal-Signalquelle. Echtzeit-Abtastrate: 250 MSa/s (Einkanal), 125 MSa/s (Zweikanal). Abtastmodus: Normal, Spitzenwertabtastung. Speichertiefe: 8K. Display: 3,5-Zoll-LCD. Aktualisierungsrate der Wellenform: 10.000 Wfrms/s. Eingangskopplung: DC, AC, Masse. Eingangswiderstand: 1 MΩ ± 2 %, parallel zu 16 pF ± 10 pF. Sondendämpfungskoeffizient: 1x, 10x, 100x, 1000x. Maximale Eingangsspannung: 400 V (DC + AC Spitzenwert, 1 MΩ Eingangsimpedanz) (10:1 Sondendämpfung). Bandbreitenbegrenzung. 20 MHz Zeitbasis, Bereich 5 ns/div ~ 500 s/div, Schrittweite 1~2~5, Vertikale Empfindlichkeit 10 mV/div ~ 10 V/div, Vertikale Auflösung 8 Bit, Frequenzgang (-3 dB) ≤ 10 Hz an BNC, Anstiegszeit (typisch an BNC) ≤ 5 ns, Triggertyp: Flankentrigger, Triggerverfahren: Automatisch, Normal, Einzeltrigger, Triggerpegel ± 4 Skalenteile von der Displaymitte, Automatische Messung: Frequenz, Periode, Amplitude, Maximum, Minimum, Mittelwert, Spitze-Spitze, Cursormessung: Spannungsdifferenz zwischen Cursorn (△V), Zeitdifferenz zwischen Cursorn (△T), Kommunikationsschnittstelle: USB Typ-C, Stromversorgung: 2 x Polymer 18650 4400 mAh (eingebauter Akku), Multimeter-Leistungsparameter: Digitalanzeige 4½ (maximale Anzeige 20000), Messung von Spannung, Strom, Widerstand, Kapazität, Diode, Ein/Aus, Eingangswiderstand 10 MΩ, Diode 0–2 V, Funktionsname: Bereich, Genauigkeit Gleichspannung 200,00 mV ±(0,5 % + 5 Digits) 2,0000 V / 20,000 V / 200,00 V ±(0,3 % + 3 Digits) 1000,0 V ±(0,5 % + 2 Digits) Wechselspannung 200,00 mV / 2,0000 V / 20,000 V / 200,00 V ±(0,8 % + 5 Digits) 750,00 V ±(1 % + 5 Digits) Gleichstrom 20,000 mA / 200,00 mA ±(1 % + 5 Digits) 10,000 A ±(2,5 % + 2 Digits) Wechselstrom 20,000 mA / 200,00 mA ±(1 % + 5 Digits) 10,000 A Widerstand (Ω) ±(2,8 % + 5 Digits) 200,00 Ω / 2,0000 kΩ / 20,000 kΩ / 200,00 kΩ / 2,0000 MΩ ±(0,8 % + 3 Digits) 20,000 MΩ ±(1 % + 3 Digits) 100,00 MΩ ±(3 % + 3 Digits) Kapazität (F) 20,000 nF / 200,00 nF / 2,0000 μF / 20,000 μF / 200,00 μF / 2,0000 mF ±(3,0 % + 10 Digits) Frequenzgang (Hz) (40 - 1000) Hz Leistungsparameter der Signalquelle: Ausgangsfrequenz der Wellenform Sinuswelle 0,1 Hz - 25 MHz Rechteckwelle 0,1 Hz - 5 MHz Sägezahnwelle 0,1 Hz ~ 1 MHz, beliebiges Signal 0,1 Hz ~ 5 MHz, Abtastrate 125 MS/s, Kanal 1, Ausgangsamplitude 20 mVpp ~ 5 Vpp (hoher Widerstand), 10 mVpp ~ 2,5 Vpp (50 Ω), Wellenlänge 8 kHz, vertikale Auflösung 14 Bit, Ausgangsimpedanz 50 Ω. Anwendung: 1. Nehmen Sie das Produkt und halten Sie den Netzschalter 2 Sekunden lang gedrückt, um es einzuschalten. 2. Schließen Sie die Tastspitze an das Oszilloskop an. 3. Stellen Sie zunächst einige Parameter des Oszilloskops ein (genau entsprechend dem Messobjekt). 4. Messung. Lieferumfang: 1 x Handoszilloskop, 2 x BNC-auf-Krokodilklemmen, 1 x USB-Typ-C-Kabel, 2 x Messleitungen, 1 x Tastspitze, 1 x Tasche, 1 x Kalibrierstift, 4 x Kunststoffringe, 1 x Schutzkappe, 1 x Hohlnadel, 1 x Bedienungsanleitung.
