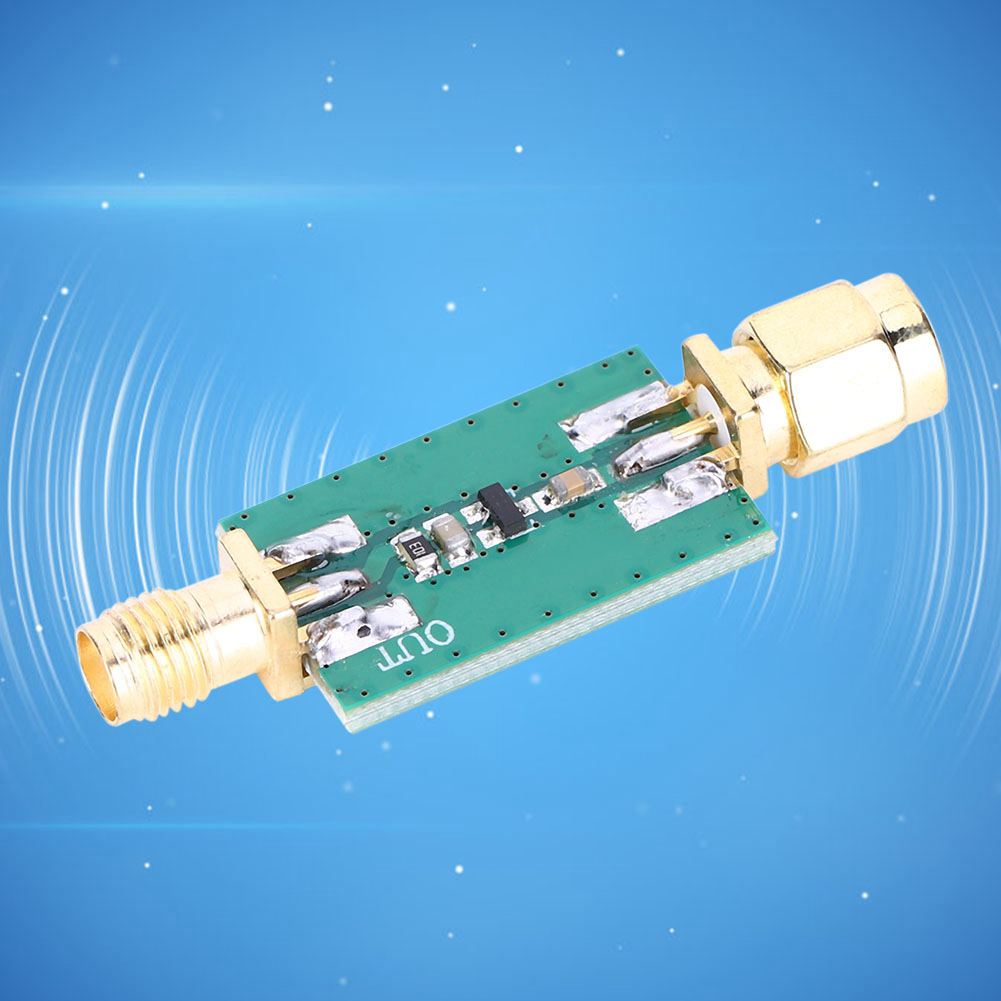

Hf-detektormodul 0,1–3200 Mhz, Hohe Empfindlichkeit, Komponente Für Elektronische Entladungen, Hochfrequenzsonde, Signalsensor

Willkommen in unserem Shop! Hochempfindlicher Entladungsdetektor, entwickelt für eine schnelle und einfache Installation ohne komplizierte Bedienung. Dieses Detektionsmodul bietet einen breiten Frequenzbereich und garantierte Qualität für eine sichere Anwendung. Technische Daten: - Produkttyp: Entladungsdetektor - Frequenzbereich: 0,1 bis 3200 MHz (Entladungssignalerkennung) - Hohe Empfindlichkeit: -30 dBm bis -40 dBm (ideal für die Radioproduktion) - Ansprechgeschwindigkeit: PS-Pegel (Impulserkennung) - TR-Komponentenleistungserkennung: unterstützt - Maximaler Eingangspegel: 20 dBm (Brennleistung), linearer Bereich < 10 dBm - Detektionsausgang: Standardmäßig positiv (kontaktieren Sie uns für einen negativen Ausgang) - RC-Filter: R = 10 kΩ, C = 1 nF (zwei Parallele Komponenten am Ausgangsport) Produktanwendungen: 1. Detektion von Amplitudenmodulationssignalen (AM) 2. Detektion von 10,7-MHz-Amplitudenmodulationssignalen 3. Detektion des FM-Frequenzdiskriminatorausgangs 4. Detektion von Entladungs- und Teilentladungssignalen 5. Detektion von Impulssignalen (z. B. Wi-Fi-Transceiver-Schaltung) 6. Energiegewinnung aus drahtlosen Signalen 7. Funkerzeugung (hochempfindliche Funkdetektionsschaltung in Bergbaumaschinen) 8. Verbesserter Ersatz für 2AP9- und 1N60-Dioden Vorteile und Merkmale: - Hohe Empfindlichkeit: -30 dBm bis -40 dBm, bietet hervorragende Leistung für die Radioproduktion - Breiter Frequenzbereich: mindestens 3200 MHz für die Entladungssignalerkennung - Hervorragende Kontaktleistung: Dieser Detektor unterstützt auch die Erkennung von FM-Frequenzdiskriminator-Ausgängen - TR-Komponentenleistungserkennung: unterstützt, mit exzellenter Verarbeitung - Zusätzliche Erkennung: AM-Amplitudenmodulationssignale und 10,7-MHz-Amplitudenmodulationssignale Funktionsprinzip: 1. Das Produkt verwendet einen Spannungsverdopplerdetektor, bestehend aus zwei invertierten Mikrowellendioden, der eine 6-dB-Steigerung gegenüber Einzelröhrendetektoren bietet und eine sehr hohe Empfindlichkeit von typischerweise -30 dBm oder sogar -40 dBm aufweist, die von herkömmlichen 2AP9- oder 1N60-Dioden nicht erreicht wird. Der Detektor verwendet importierte Mikrowellendioden mit einer sehr hohen Betriebsfrequenz von mindestens 3200 MHz. Er eignet sich für verschiedene Hochfrequenz- und HF-Signaldetektionen, wie z. B.: AM-Detektion, 10,7-MHz-AM-Detektion, Detektion von Entladungssignalen im Bereich von 300–1200 MHz, Signalerkennungs-Schaltkreise in 2,4-GHz-WLAN-Verstärkern sowie die Gewinnung von Funkenergie im Freien. Lieferumfang: 1 x Entladungsdetektor
