Hf-frequenzdetektor 0,1–2,5 Ghz Am-mikrowellen-detektionsmodul Mit Ad8361

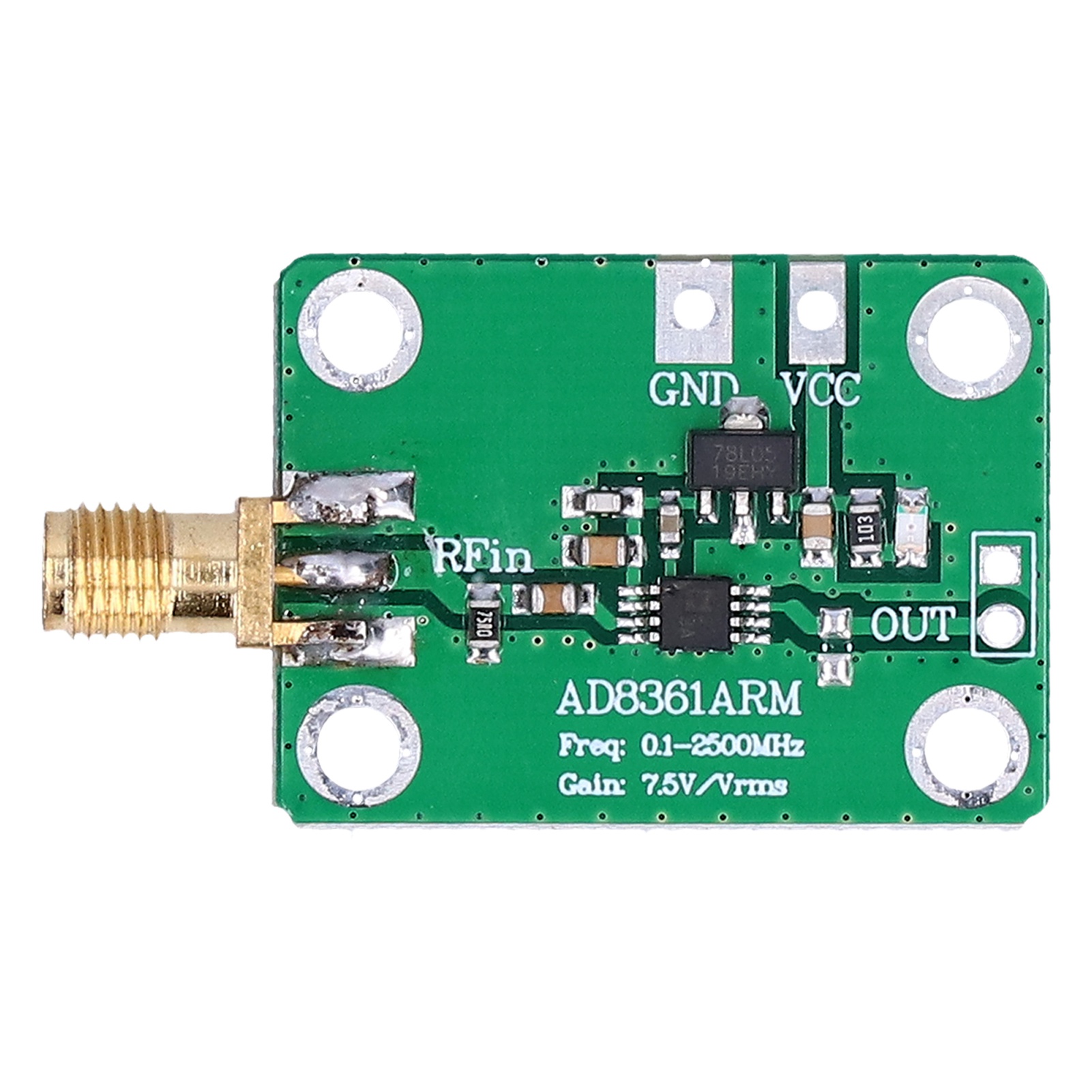

Willkommen in unserem Shop! Entdecken Sie unser Frequenzdetektormodul AD8361, ein leistungsstarkes elektronisches Bauteil auf einer robusten Leiterplatte. Dieses Modul eignet sich ideal für Hochfrequenz-Sender- und Empfängersignalketten mit einem Anwendungsbereich bis 2,5 GHz. Die Bedienung ist denkbar einfach: Es benötigt lediglich eine 2,7-V- bis 5,5-V-Spannungsversorgung sowie einen Entkopplungskondensator und einen Eingangskopplungskondensator. Es liefert eine lineare Gleichspannung mit einer Verstärkung von 7,5 V/V (Effektivwert). Durch Hinzufügen eines externen Filterkondensators lässt sich die mittlere Zeitkonstante erhöhen, was präzise Leistungsmessungen ermöglicht, selbst bei komplexen Signalformen und Signalen mit hohem Crestfaktor wie CDMA und W-CDMA. Das Modul bietet drei flexible Betriebsmodi für verschiedene Anforderungen der Analog-Digital-Wandlung. Es gewährleistet außergewöhnliche Stabilität: Im internen Referenzspannungsquellenmodus kann der Ausgang 350 mV über Masse vorgespannt werden, im externen Referenzspannungsquellenmodus mit VS/7,5. Bei geerdeter Referenzspannung ist der Ausgang null. Zu den technischen Daten gehören ein Betriebsfrequenzbereich von 0,1 bis 2,5 GHz, ein maximaler Eingangspegel von 700 mVeff (10 dBm an 50 Ω), ein linearer Frequenzgang von ±0,25 dB bis 2,5 GHz und eine Leistungsaufnahme von nur 3,3 mW bei 3 V. Es verfügt außerdem über einen Schnellabschaltmodus mit einem Stromverbrauch von maximal 1 μA. Ihre Bestellung umfasst: 1 x AD8361 Frequenzdetektormodul.
