Hf-leistungsmesser (1 Mhz–10 Ghz), Hochfrequenz-dämpfungsmesser, Dbm-pegelmesser Für Sendeanlagen

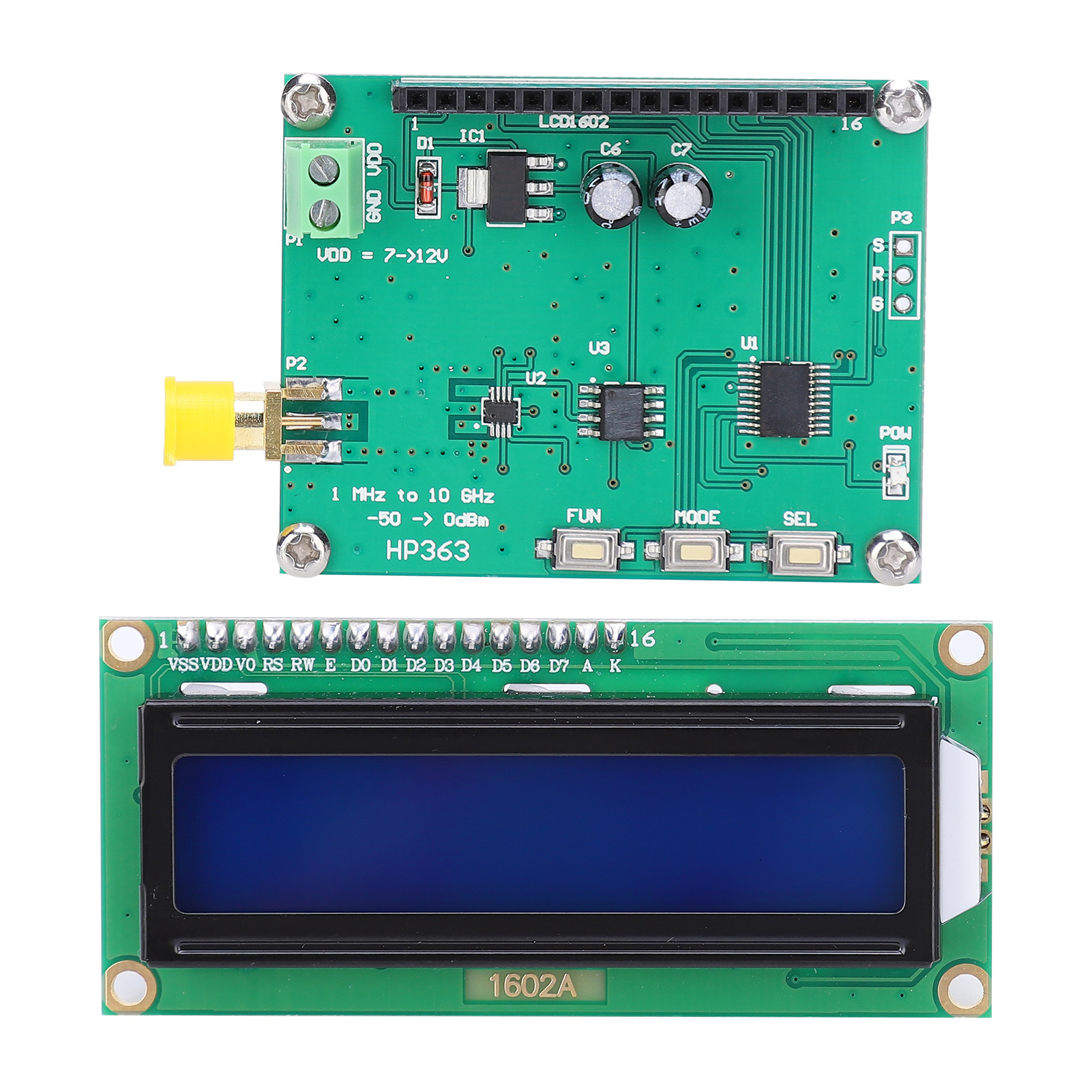

Willkommen in unserem Shop! Entdecken Sie unser HF-Leistungsmessmodul – ein hochpräzises Gerät, das speziell für Ihre Test- und Kalibrieranforderungen entwickelt wurde. Dieses brandneue Produkt zeichnet sich durch seine einfache Struktur, praktische Anwendung, stabile und zuverlässige Leistung sowie hohe Empfindlichkeit und schnelle Messgeschwindigkeit aus. Ideal für Hochfrequenz-Leistungsmessungen und die Kalibrierung von Instrumenten, garantiert es präzise und reproduzierbare Ergebnisse. Detaillierte technische Spezifikationen: - Produkttyp: HF-Leistungsmessmodul - Material: Hochwertige, doppelseitige Leiterplatte, 1,6 mm dick, 1,5 oz Kupfer, vollständig verzinnt für optimale Leitfähigkeit bei niedrigen und hohen Strömen. - Leistungsmessbereich: -50 bis +0 dBm (erweiterbar auf bis zu 100 dBm mit einem externen HF-Dämpfungsglied) - Leistungsmessauflösung: 0,1 dBm - Messfrequenzbereich: 1 bis 10000 MHz - Messbare Leistung: 1 nW bis 1 mW - Betriebsspannung: 7 bis 12 V DC - Betriebsstrom: weniger als 50 mAh - Betriebstemperatur: -40 °C bis 65 °C - Lagertemperatur: -40 °C bis 65 °C Lieferumfang: 1 x HF-Leistungsmessmodul 1 x Display Anzeige und Bedienungsanleitung: Die Benutzeroberfläche zeigt die Messdaten in zwei Zeilen an: „RF-POW -51,2 dBm“ (erste Zeile) und „610 µV 7 nW“ (z. B. „610 µV 7 nW“). Zur Konfiguration des HF-Dämpfungswerts verwenden Sie die folgenden Tasten: - FUN-Taste: Funktionstaste (wählt die Additions- oder Subtraktionsrichtung; langes Drücken speichert den eingestellten dB-Wert) - MODE-Taste: Ändert die Benutzeroberfläche - SEL-Taste: Automatische Inkrementierung/Dekrementierung Schließen Sie verschiedene HF-Dämpfungsglieder an und stellen Sie den entsprechenden Dämpfungskoeffizienten ein, um die Leistungsparameter korrekt abzulesen. Die Verdrahtung ist einfach: Bei P1 ist Pin 1 VDD (positive 7-12V-Versorgung) und Pin 2 GND (negative Versorgung). Bei P2 ist Pin 1 FX (nicht belegt), Pin 2 RF (Hochfrequenzsignal-Eingang) und Pin 3 GND (negative Versorgung). Dieses Modul ist kompakt, leicht, energiesparend und benutzerfreundlich. Seine robuste Bauweise gewährleistet außergewöhnliche Langlebigkeit und eine lange Lebensdauer und macht es somit praktisch und zuverlässig für all Ihre professionellen oder privaten Anwendungen. Bestellen Sie jetzt für schnelle und präzise Messungen!
