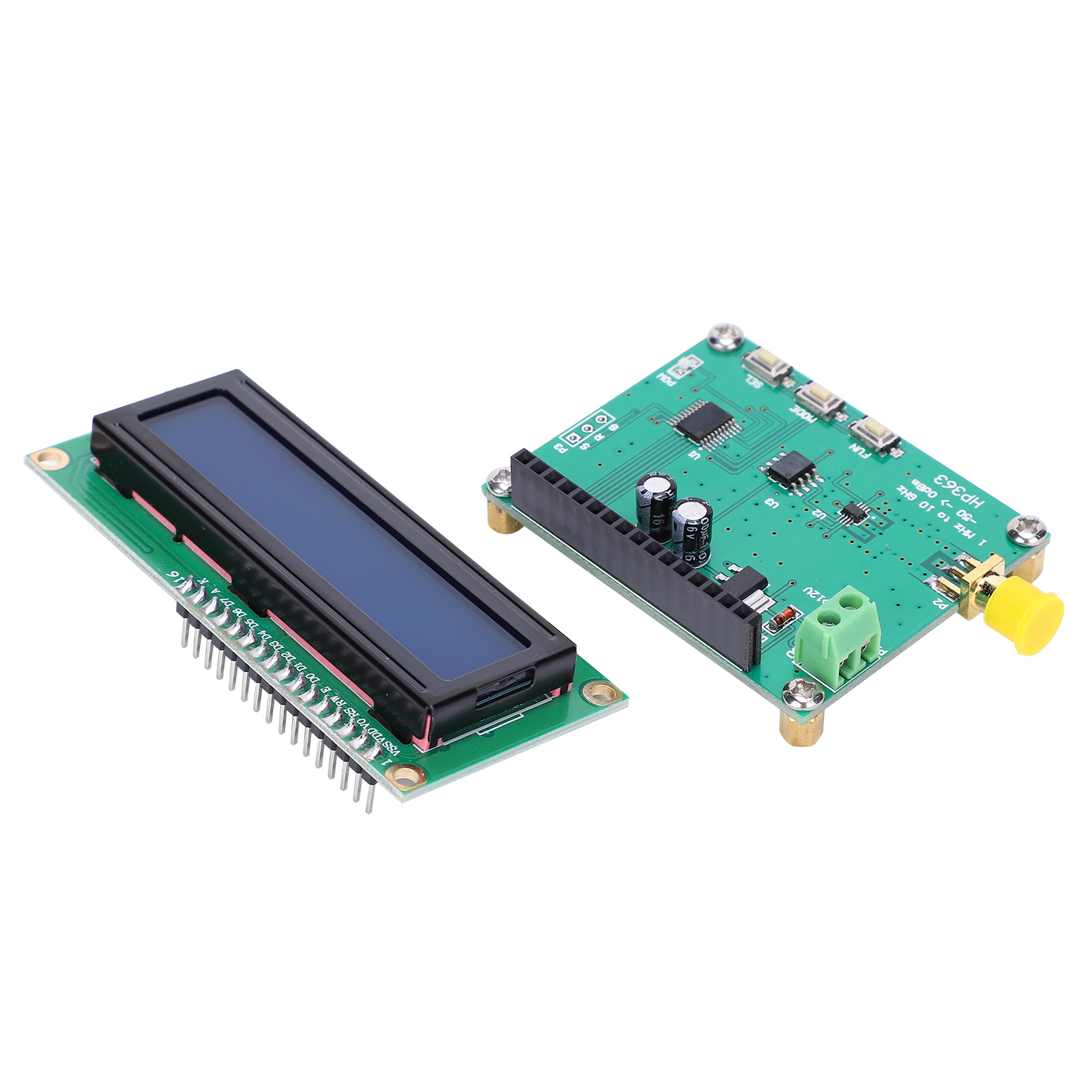

Hf-leistungsmesser Von 1 Mhz Bis 10 Ghz Leistungsmesser Zur Messung Der Hf-leistungsdämpfung

1. Einfache Struktur, komfortable Bedienung, stabile und zuverlässige Leistung, hohe Empfindlichkeit und schnelle Messgeschwindigkeit. 2. Geeignet für Hochfrequenz-Leistungsmessungen und Gerätekalibrierung. 3. Die Leiterplatte besteht aus 1,6 mm dickem, doppelseitigem Material mit 1,5 oz Kupferstärke und ist vollständig verzinnt, um eine optimale Leitfähigkeit bei hohen und niedrigen Strömen zu gewährleisten. 4. Einfache Bedienung, stabiler Betrieb, kompakte Bauweise und geringer Stromverbrauch. 5. Hochwertige Leiterplatte für lange Lebensdauer und komfortable Anwendung. Zustand: 100 % Neu Artikeltyp: HF-Leistungsmesser Material: Leiterplatte Messbereich: -50 bis +0 dBm (mit externem HF-Dämpfungsglied auf 100 dBm erweiterbar) Messauflösung: 0,1 dBm Messfrequenzbereich: 1 bis 10000 MHz Messleistung: 1 nW bis 1 mW Betriebsspannung: 7 bis 12 V DC Betriebsstrom: < 50 mAh Betriebstemperatur: -40 °C bis 65 °C Lagertemperatur: -40 °C bis 65 °C Anzeige und Bedienungsanleitung: (1) Einheitenbezeichnung: dBm; (2) Tastenbezeichnung: FUN: Funktionstaste; MODE: Schnittstelle ändern; SEL: Taste zum automatischen Hinzufügen oder Verringern; 4.1 Messdaten anzeigen: Anzeige: Erste Zeile „RF-POW -51,2 dBm“, Zweite Zeile „610 µV 7 nW“. Hinweis: Zeigt den dBm-Wert des Signals, den Wert der Eingangsspannung und die Eingangsleistung an. 4.2 HF-Dämpfungswert einstellen: Anzeige: Erste Zeile „HF-Dämpfungsglied“, Zweite Zeile „SUB 000 dB“. Tastenbedienung: FUN: Funktionstaste (Auswahl der Additions- und Subtraktionsrichtung). Anzeige: SUB für Subtraktion, ADD für Addition. (FUN-Taste gedrückt halten, um den eingestellten dB-Wert zu speichern). SEL: Taste zum automatischen Erhöhen oder Verringern. Hinweis: Schließen Sie verschiedene HF-Dämpfungsglieder an und stellen Sie den entsprechenden Dämpfungskoeffizienten ein, um die korrekten Leistungsparameter abzulesen. 5. Verdrahtung P1 Verdrahtungsdefinition: Nr. Zeichen Bedeutung 1 VDD Pluspol der Modulversorgung (7V~12V) 2 GND Minuspol der Modulversorgung P2 Verdrahtungsdefinition: Nr. Zeichen Bedeutung 1 FX Nicht belegt 2 RF Hochfrequenzsignaleingang 3 GND Minuspol der Stromversorgung 1 x HF-Leistungsmodul 1 x Display
