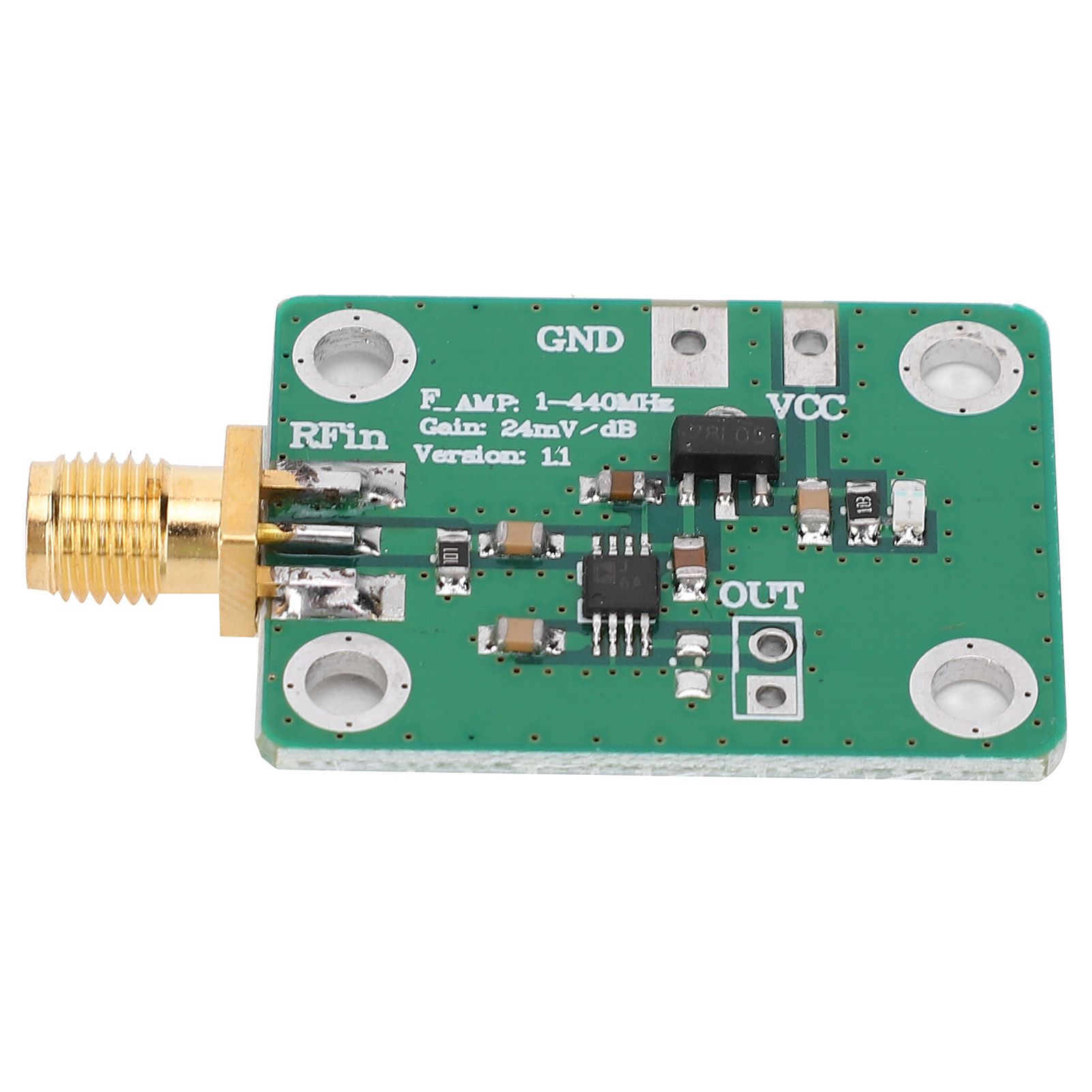

Hf-leistungsmessmodul, Ad8310 1440 Mhz Hochfrequenz-logarithmus-sensorplatine

1. Hochgeschwindigkeits-Verstärker mit logarithmischer Ausgangsspannung, Detektionsfrequenzbereich: DC bis 440 MHz. 2. Dank extrem kurzer Ansprechzeit (typischerweise 15 ns) kann er als ASK-Demodulator oberhalb von 10 MHz eingesetzt werden. 3. Die dB-Äquivalenz von Ausgangsspannung und Eingangssignal wird bereitgestellt und gewährleistet so eine hervorragende Performance. 4. Breites Anwendungsspektrum: RSSI, Sendeleistungsregelung, Impulserkennung usw. 5. Strenge Qualitätskontrolle und -sicherung, hoher Sicherheitsfaktor für einen störungsfreien Betrieb. Produkttyp: HF-Wattmeter-Modul. Betriebsfrequenz: 1–440 MHz. Detektionsflanke: +24 mV/dB. Schnittpunkt: -108 dBV. Dynamikbereich: -77 dBm bis +18 dBm (95 dB). Linearitätsfehler: ±0,4 dB. Ansprechzeit: 15 ns. Ausgangsspannung: 0,35–2,5 V. Betriebsstrom: 12 mA. Betriebsspannung: 7–15 V (integrierter Spannungsregler LM78L05). 1 Modul.
