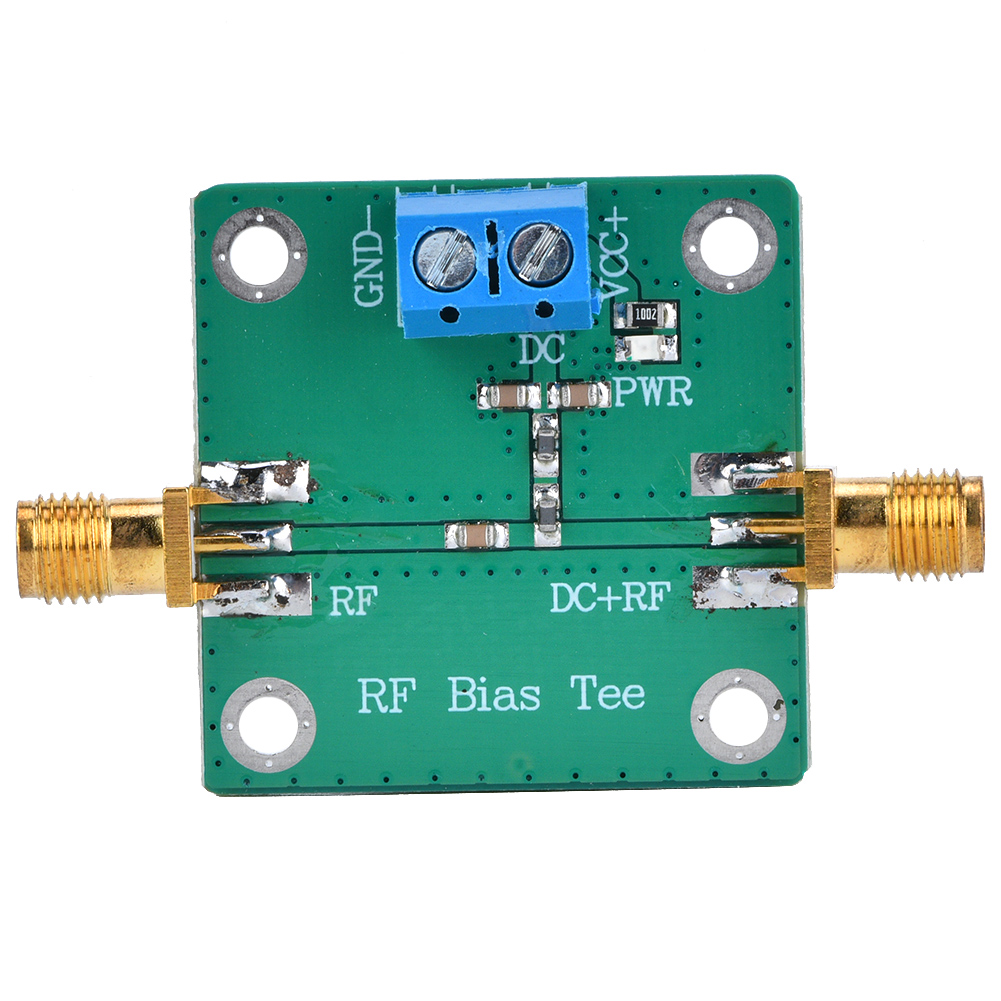

Hf-mikrowellen-gleichstrom-polarisationsblockierung, Gleichstromversorgung, 10–6000 Mhz Gleichstrompolarisation

Willkommen in unserem Shop! Dieses DC-Bias-T-Stück bietet einen erweiterten Frequenzbereich von 10 bis 6000 MHz und ist ideal für hochwertige HF-Leistung für aktive Antennen. Es kann auch als Ausgangsblock für Breitbandverstärker verwendet werden. Kommunikationsdaten werden über den HF-Anschluss eingespeist, was die Verkabelung und Bedienung vereinfacht. Die Einfügedämpfung beträgt 0,3 dB bei 512 MHz und 0,45 dB bei 1575 MHz und gewährleistet so eine effiziente Übertragung. Spezifikationen: - Artikeltyp: Bias-Tee - Frequenzbereich: 10–6000 MHz - Einfügedämpfung: 0,3 dB bei 512 MHz, 0,45 dB bei 1575 MHz - Maximale Spannung: 50 V - Maximaler Strom: 500 mA - HF-Anschluss: SMA-K (Außengewinde, Innenbohrung) - Systemimpedanz: 50 Ohm - Abmessungen (ohne Anschluss): 33 x 33 mm / 1,3 x 1,3 Zoll Verdrahtungsmethode : - Gleichstrom: Externe Stromversorgung - RF: HF-Signalanschluss (dieser Anschluss überträgt nur das HF-Signal) - RF + DC: HF-DC-Vorspannungsanschluss (dieser Anschluss überträgt sowohl das HF-Signal als auch die DC-Vorspannung) - GND-: Gemeinsamer Masseanschluss für die DC-Stromversorgung - VCC+: DC-Eingangsanschluss Lieferumfang: - 1 x Vorspannungs-T-Stück Dieses Produkt wird mit nur einem Gerät geliefert, wie oben aufgeführt. Bitte überprüfen Sie vor der Verwendung die Spezifikationen für eine korrekte Installation.
