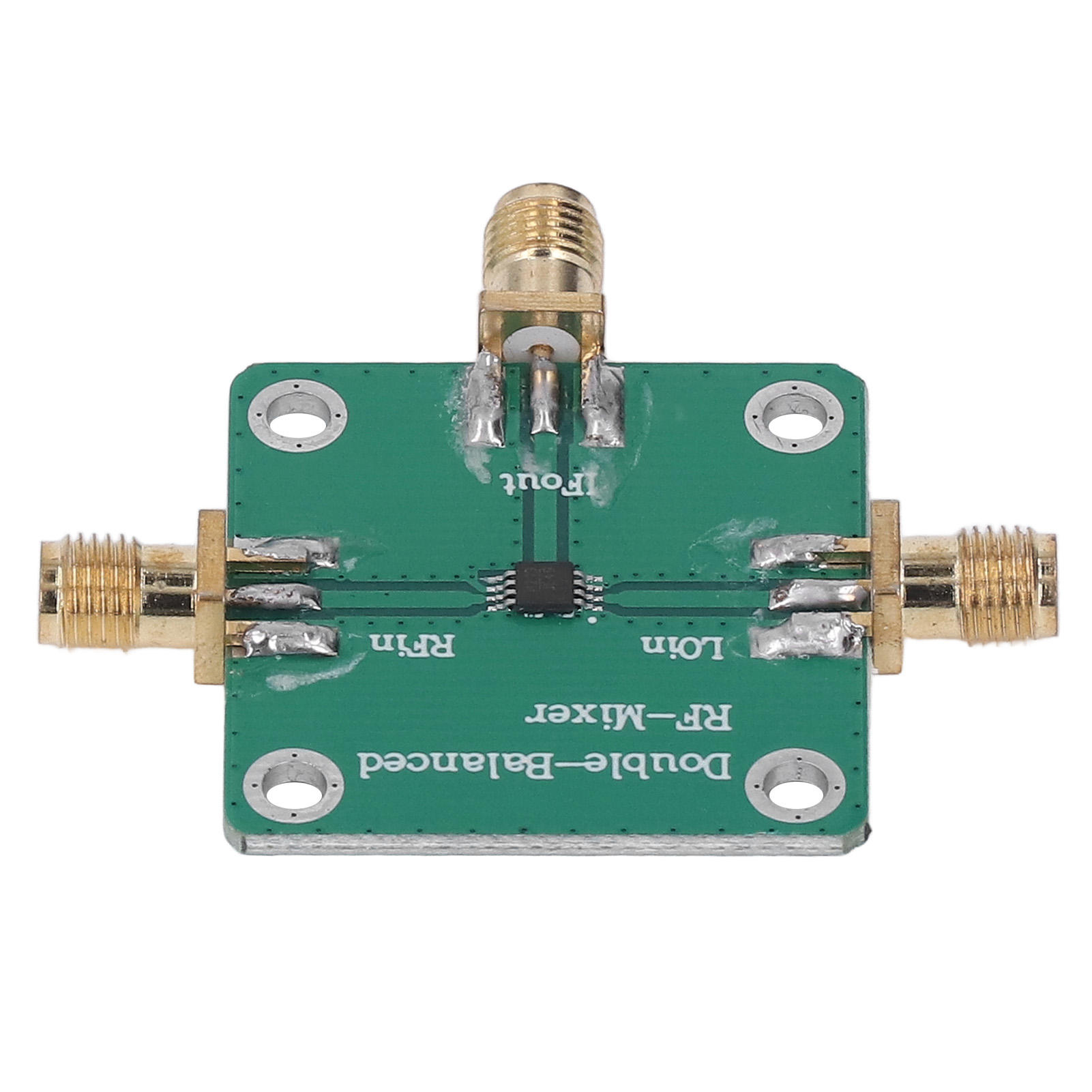

Hf-mikrowellenmischerplatine Mit Guter Isolation, Doppelt Symmetrischem Mischfrequenzwandlermodul

1. Differenzschaltung: Beide Frequenzeingänge werden an die Differenzschaltung angelegt, sodass weder das Eingangssignal noch das Produktsignal am Ausgang erscheint. 2.Doppelt symmetrisch: Dieses Mischermodul ist komplexer als unsymmetrische und einfach symmetrische Mischer, bietet jedoch eine hohe Stabilität und benötigt höhere Ansteuerpegel. 3.Gute Isolation: Das Mischermodul weist eine gute Isolation zwischen HF- und ZF-Eingang und LO-Eingang auf, wodurch die Anforderungen an den ZF-Filter gering sind. 4.Hohe Leistung: Der HF-Eingang liegt bei 1,5–4,5 GHz, der ZF-Ausgang bei DC–1,5 GHz. Die Frequenzumsetzungsverluste sind gering, das Rauschen niedrig und die Störungen minimal. 5.EINFACHE INSTALLATION: Das doppelt symmetrische Mischermodul ist kompakt und verfügt über Standard-Befestigungslöcher für eine einfache und platzsparende Installation. Artikeltyp: HF-Mischerplatine; Material: Leiterplatte; HF-Eingang: 1,5–4,5 GHz; ZF-Ausgang: DC–1,5 GHz; Umwandlungsdämpfung: 8,5 dB; Rauschzahl: 8,5 dB (SSB); Lokaloszillator-Eingang: 13 dBm; Portisolation: LO zu HF: 40 dB (typisch); LO zu ZF: 35 dB (typisch); High-Input 1P3: 18 dBm; High-Input P1dB: 8 dBm; Lieferumfang: 1 x HF-Mischerplatine
