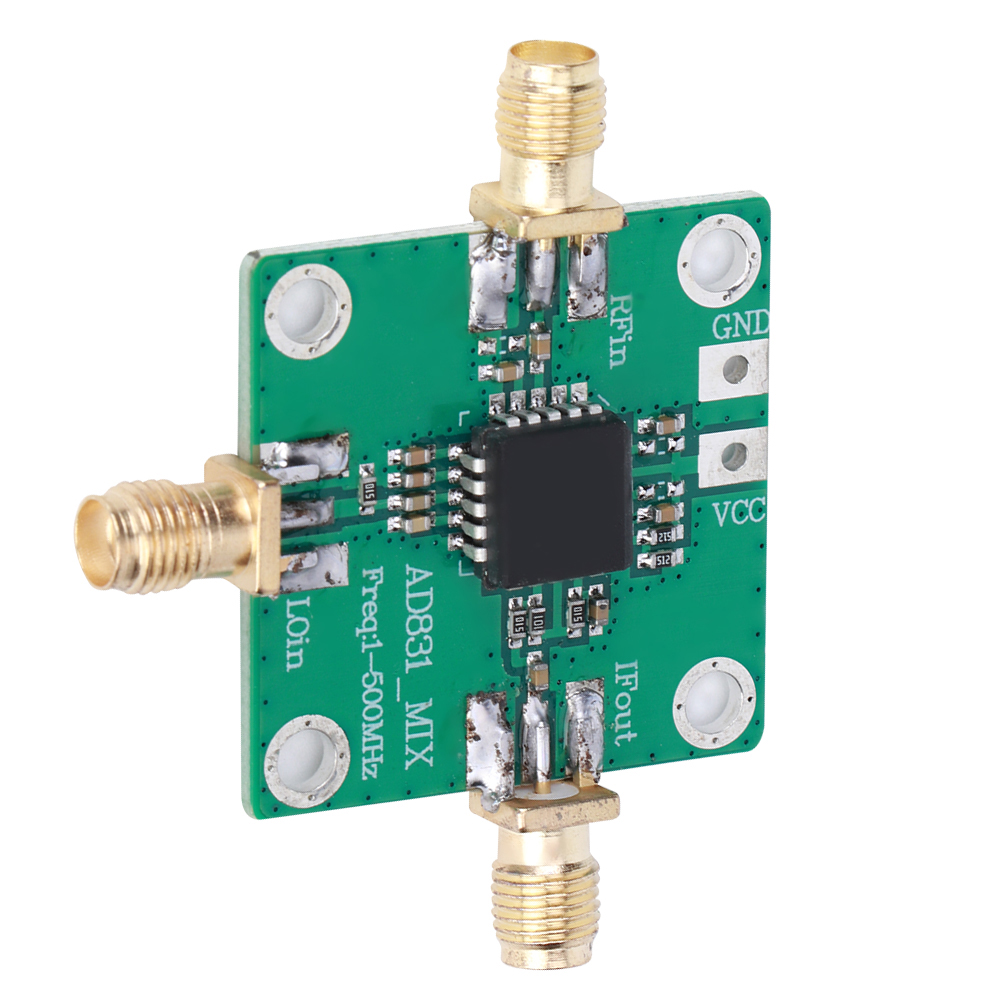

Hf-mischermodul Ad831 Hochfrequenz-treiber-inverter-verstärkerplatine Konverter 1–500 Mhz

1. Der AD831 bietet einen Intercept-Punkt dritter Ordnung von +24 dBm und ermöglicht eine LO-Leistungsaufnahme von -10 dBm. 2. Es werden keine Hochleistungs-LO-Treiber benötigt, wodurch Probleme mit Abschirmung und Isolation entfallen. 3. Der AD831 ist ein verzerrungsarmer, dynamischer Ein-Chip-Mischer mit großem Dynamikbereich, der sich für Anwendungen wie die HF-ZF-Abwärtsmischung in HF- und VHF-Empfängern, als zweiter Mischer in Basisstationen, für die DC-Basisband-Umwandlung usw. eignet. 4. Der Mischer ist für den Betrieb mit einer einzigen Stromversorgung ausgelegt. Die HF-, ZF- und LO-Eingänge verfügen über DC-Isolationskondensatoren für eine einfache Handhabung. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. 5. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang mit einer Ausgangsbandbreite von 250 MHz. Die Verstärkung wird über einen einzelnen Widerstand zwischen den Pins OUT und FB eingestellt. 6. Mit dem Ausgangsverstärker des Mischers und der optimalen Quellimpedanz beträgt das SSB-Rauschmaß des Mischers 10,3 dB bei 70 MHz. Artikeltyp: HF-Mischermodul. Technische Daten: HF-Eingang: 1–500 MHz, HF-Eingang: +10 dBm (1-dB-Kompressionspunkt), Lokaloszillator-Eingang: 1–500 MHz, Lokaloszillator-Eingang: -10 dBm, ZF-Ausgang: 1–200 MHz, Versorgungsspannung: 9–11 V (einseitig), 1 x HF-Mischermodul
