Hf-modul, Funkzubehör, Einzelchip, Einseitige Stromversorgung, Breitband-hf-verstärker, Hochfrequenzverstärker (0,1–500 Mhz)

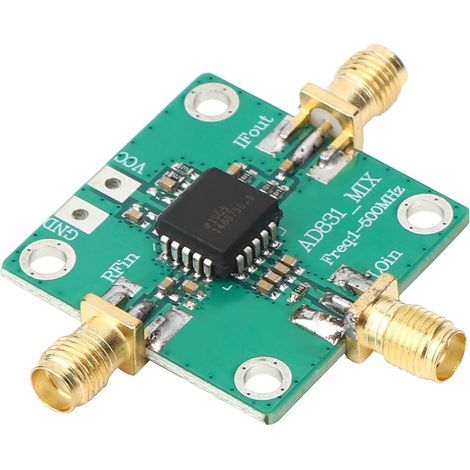

Allgemeine Beschreibung Dieses HF-Modul ist ein Breitbandverstärker für den Frequenzbereich von 0,1 bis 500 MHz. Es wird mit einer einzigen Stromversorgung betrieben und verfügt über DC-Isolationskondensatoren an den HF-, ZF- und Oszillatoranschlüssen, was die Handhabung vereinfacht. Der AD831, ein verzerrungsarmer Ein-Chip-Mischer, eignet sich für die HF-ZF-Wandlung in Hochfrequenz- und UHF-Empfängern sowie für Quadraturmodulationsanwendungen. Technische Daten Artikeltyp: HF-Modul Modell: AD831 HF-Eingangsfrequenz: 0,1 - 500 MHz HF-Eingangsleistung: +10 dBm (1 dB Kompressionspunkt) Lokaloszillator-Eingangsfrequenz: 0,1 - 500 MHz Lokaloszillator-Eingangsleistung: -10 dBm ZF-Ausgangsfrequenz: 0,1 - 200 MHz Versorgungsspannung: DC 9 - 11 V unsymmetrisch Ausgangsbandbreite: 250 MHz SSB Rauschzahl: 10,3 dB bei 70 MHz Kompatibilität und Zubehör HF-Modul 1 x HF-Modul im Lieferumfang enthalten Anwendung Dieses Modul eignet sich ideal für Anwendungen, die eine DC-Basisband-Frequenzumsetzung erfordern, und kann in Funkkommunikationssystemen, einschließlich digitaler Mobilfunk-Basisstationen, eingesetzt werden. Weitere Informationen Im Gegensatz zu passiven Mischern weist dieses Modul keine Einfügungsdämpfung, keinen externen Duplexer und keine passive Terminierung auf. Die DC-Offset-Charakteristik ist gering, wodurch es für DC-Kopplungsanwendungen geeignet ist.
