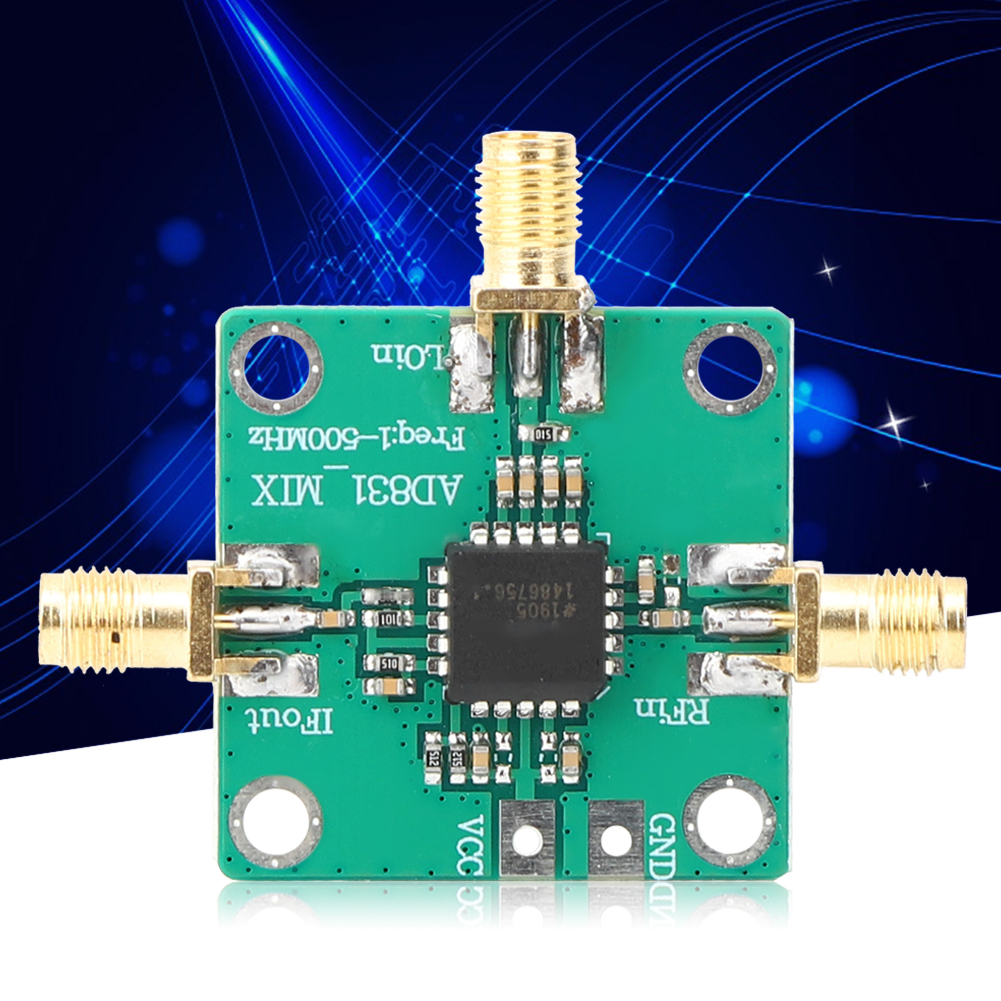

Hf-modul, Funkzubehör, Einzelchip, Einseitige Stromversorgung, Hochfrequenz 0,1–500 Mhz

1. Der AD831 ist ein verzerrungsarmer, dynamischer Ein-Chip-Mischer, der sich für die HF-ZF-Abwärtsmischung in Hochfrequenz- und VHF-Empfängern, als zweiter Mischer in digitalen Mobilfunk-Basisstationen, für die DC-Basisband-Mischung, Quadraturmodulation und -demodulation sowie für die Doppler-Verschiebungsmessung in der Ultraschallbildgebung eignet. 2. Der AD831 bietet einen Intermodulations-Interferenzpunkt dritter Ordnung von +24 dBm, wodurch eine lokale Oszillator-Leistungsaufnahme von -10 dBm erreicht wird. Da kein Hochleistungs-Lokaloszillator benötigt wird und keine entsprechenden Abschirmungs- und Isolationsprobleme auftreten, bietet er im Vergleich zu passiven Mischern eine verbesserte Systemleistung und reduziert die Systemkosten. 3. Der Mischer ist für den Betrieb mit einer einzigen Stromversorgung ausgelegt. Die HF-, ZF- und Lokaloszillator-Eingänge verfügen zur einfacheren Handhabung über DC-Isolationskondensatoren. Die Arbeitsfrequenz des HF- und Lokaloszillatoreingangs kann bis zu 500 MHz betragen. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang. 4. Mit einer Ausgangsbandbreite von 250 MHz wird die Verstärkung über einen einzelnen Widerstand zwischen den Pins OUT und Feedback eingestellt. Dieser Verstärker zeichnet sich durch geringe DC-Offset-Eigenschaften aus und eignet sich daher für DC-Kopplungsanwendungen wie DC-Basisband-Frequenzumwandlung und Quadraturamplituden-Demodulation. 5. Bei Vorhandensein eines Ausgangsverstärkers und einer guten Quellimpedanz beträgt die SSB-Rauschzahl des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern weist der AD831 keine Einfügungsdämpfung, keinen externen Duplexer und keine passive Terminierung auf. Artikeltyp: HF-Modul Modell: AD831 HF-Eingang: 0,1–500 MHz HF-Eingang: +10 dBm (1-dB-Kompressionspunkt) Lokaler Oszillator-Eingang: 0,1–500 MHz Lokaler Oszillator-Eingang: -10 dBm ZF-Ausgang: 0,1–200 MHz Versorgungsspannung: DC 9–11 V (einseitig) Lieferumfang: 1 x HF-Modul
