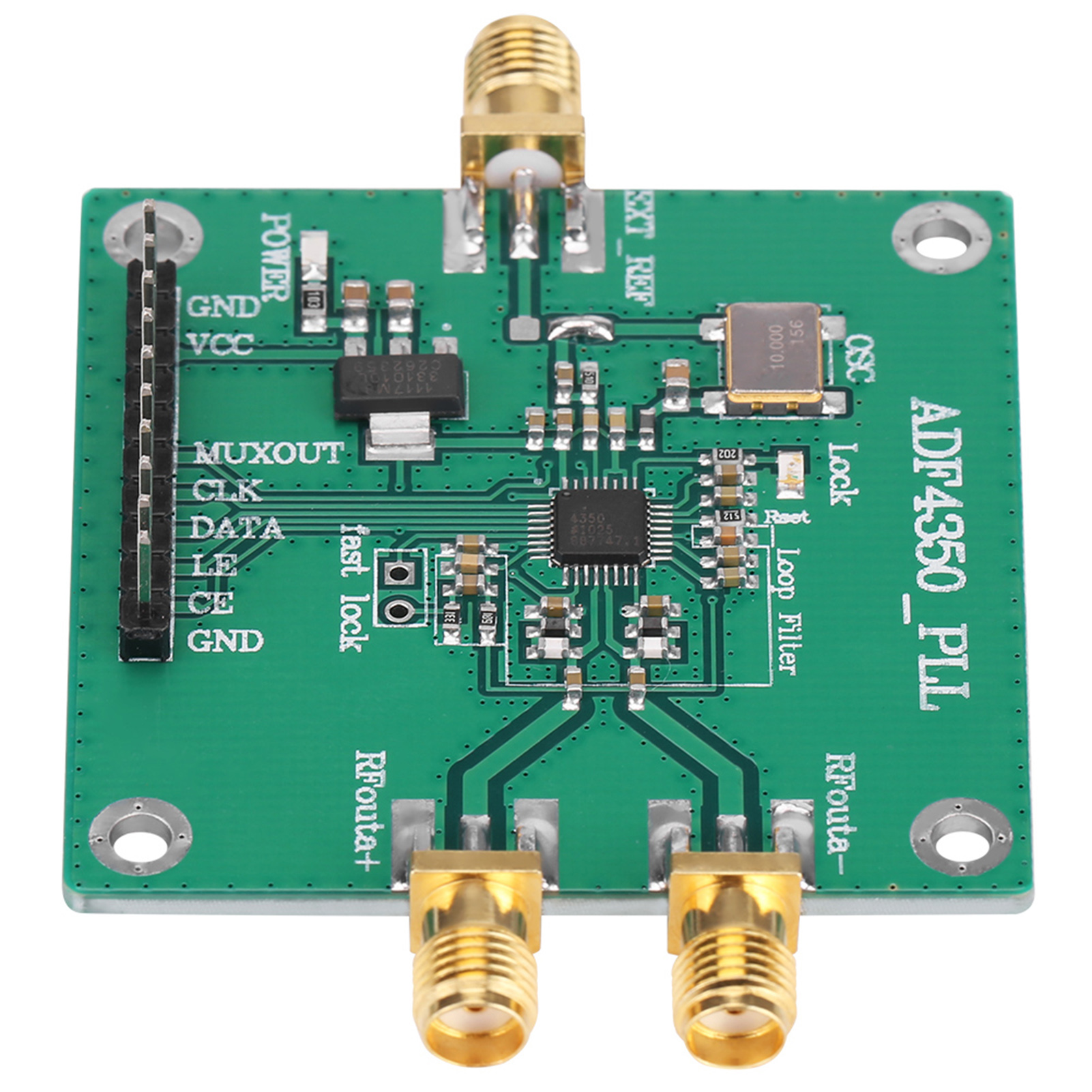

Hf-signalquelle (137 Mhz – 4,4 Ghz), Phasenregelschleife, Frequenzsynthesizer, Adf4350-entwicklungsboard

1. Dieses ADF4350-Signalquellen-Entwicklungsboard verfügt über ein durchdachtes Leiterplattenlayout. 2. Es kann über die offizielle Software des übergeordneten Computers gesteuert werden. 3. Alle Steuerpins sind für eine komfortable Bedienung herausgeführt. 4. Robuste Konstruktion für dauerhafte Leistung. 5. Der serielle 3-Draht-Schnittstellenbus führt zu den Steuerpins und dem Status-Sperrpin und ermöglicht so alle Funktionen, einschließlich Frequenzdurchlauf und Frequenzsprungverfahren. Spezifikationen: Ausgangsfrequenzbereich: 137 MHz – 4,4 GHz; Versorgungsspannung: 4–9 V (5 V DC); Ausgangssignal: 2,2 GHz – 4,4 GHz Sinuswelle (Grundfrequenz), 137 MHz – 2,2 GHz Rechteckwelle (Grundfrequenzteilung); Ausgangssignal: Breitbandausgang, Signalstärke: +5 dBm (programmierbar); HF-Anschluss: SMA-Buchse; Steuerschnittstelle: Dreidraht-SPI-Bus; Referenztakt: 10,000 MHz (Standard), über die Schnittstelle an einen externen SMA-Anschluss; Gewicht: 16 g; Anschluss: Das Modul kann an Mikrocontroller-LCD1602-/LCD12864-Module angeschlossen werden (direktes Einstecken möglich); einfaches Software-Debugging; Sperranzeige (Lock). Die Pinbelegung ist wie folgt: GND ------------------------- GNDVDD (5V) ------------------- VCCVO -------------------------- NC (leer)RS -------------------------- NC (leer)R / W ------------------------- MUXOUTEN -------------------------- CLKDB0 ------------------------- DATADB1 ------------------------- LEDB2 ------------------------- CE (mit 10kΩ Pullup)DB3 ------------------------- GND (nicht belegen) Referenztakt: Das Standard-Referenztaktsignal (10,000 MHz) kann der aktive Takt oder ein externes Referenztaktsignal sein. In diesem Fall muss die Dreipolverbindung mit einem Lötkolben modifiziert werden, um das externe Referenzsignal EXT_REF anzuschließen. HF-Ausgang: Standardmäßig wird ein Breitbandausgang mit zwei Differenzsignalen ausgegeben. Ein Ausgang kann zur Signalausgabe, der andere zur Überwachung verwendet werden. Lieferumfang: 1 x HF-Signalquelle/Frequenzsynthesizer Hinweis: Bitte beachten Sie, dass die neue und die alte Version dieses Produkts nach dem Zufallsprinzip versendet werden. Bestellung.
