Hf Ssb 30 W Qrp Kurzwellenantenne, Volle Bandbreite 1,8-30 Mhz, Kompatibel Mit Ft-817, 818, K1, K2, Usdx Und Mchf.

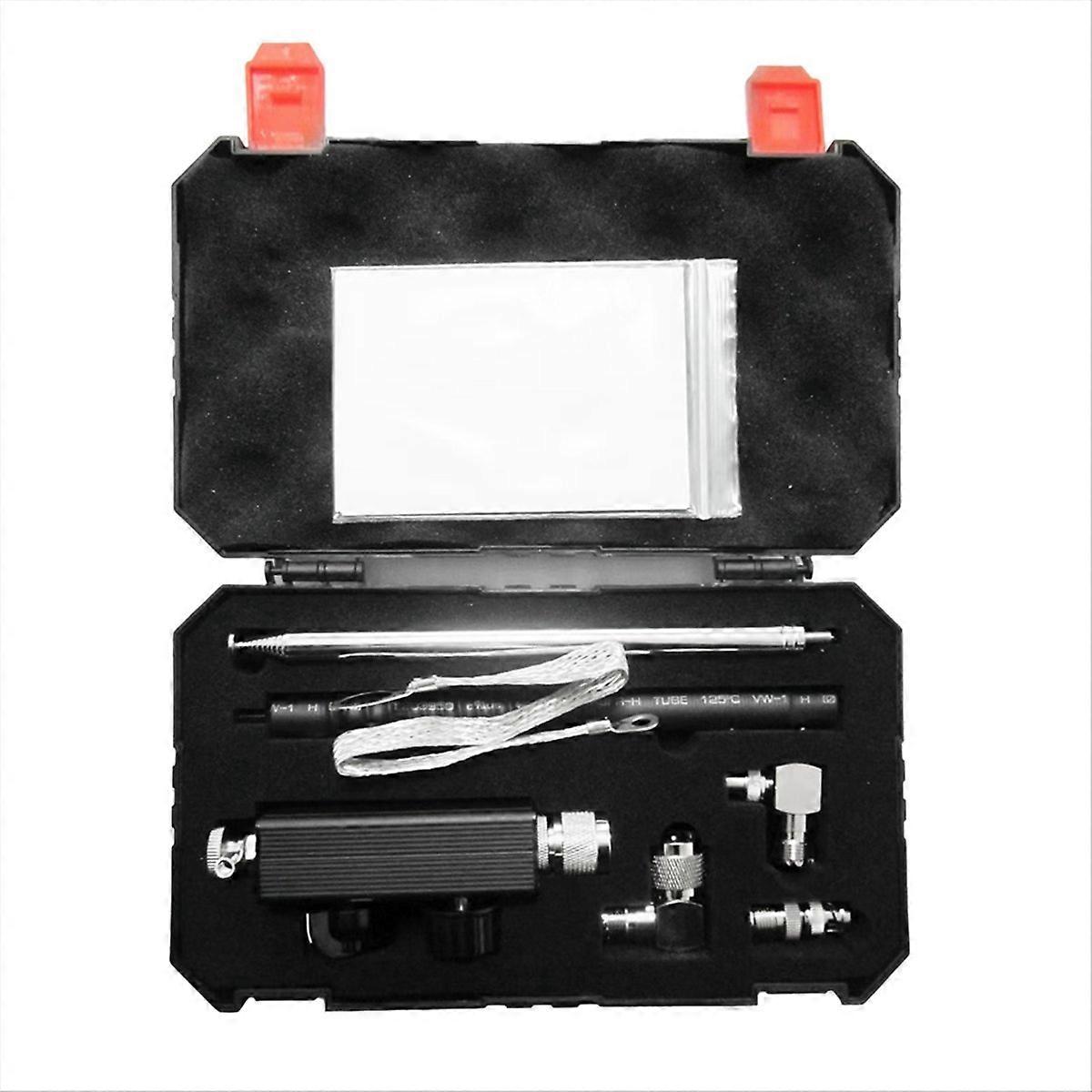

Die Frequenzbandbreite wird mit dem oberen Drehknopf am Tuner-Bedienfeld eingestellt, das Stehwellenverhältnis (SWR) mit dem unteren. Der Tuneranschluss ist ein M-Stecker (männlich). Drei Adapter sind im Lieferumfang enthalten: ein L-förmiger M-Stecker (weiblich) auf BNC-Stecker (männlich), ein L-förmiger M-Stecker (weiblich) auf M-Stecker (männlich) und ein gerader M-Stecker (weiblich) auf BNC-Stecker (männlich). Leistung: ≤ 30 W. SWR: ≤ 1,5. Im 1,8–30-MHz-Band lässt sich die Antenne bis zu 2 Meter ausziehen und ist mit einer 14-MHz-Spule ausgestattet. Die Eigenresonanzfrequenz liegt bei 14 MHz; andere Frequenzen werden durch einen kleinen Antennentuner kompensiert. Die Belastbarkeit beträgt 30 W und verdoppelt sich im 14-MHz-Band. Für das UV-Band werden die beiden Verlängerungskabel und die Spule entfernt. Anschließend wird die Teleskopantenne direkt auf den Tuner geschraubt. Die Antennenhalterung ist mit handfest anzuziehenden Schrauben und Kupferösen ausgestattet. Sie müssen einen 20 Meter langen Draht an die Kupferöse löten, der als Drahtantenne dient. Schritte zum Abstimmen der Antenne: Verbinden Sie einen 5 Meter langen Draht mit dem M-Stecker der Antenne für die Erdung. Drehen Sie den oberen Knopf auf Position 14 und den unteren Knopf auf Position 3. Schließen Sie den Antennenanalysator an. Ziehen Sie die Teleskopantenne vollständig aus und schieben Sie sie eine Raste ein. Beobachten Sie die Kurve auf dem Antennenanalysator und justieren Sie die Teleskopantenne, um die Resonanzfrequenz von 14,270 MHz zu finden. Markieren Sie die Position der Teleskopantenne mit einem Stift. Verwenden Sie diese Markierung bei der Verwendung (auf allen Bändern) als Referenz! Farbe: Schwarz. Material: Kunststoff. Lieferumfang: 1 * QRP-Kurzwellenantennen-Kit. Nur die oben genannten Inhalte sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtreflexionen und Ihren Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
