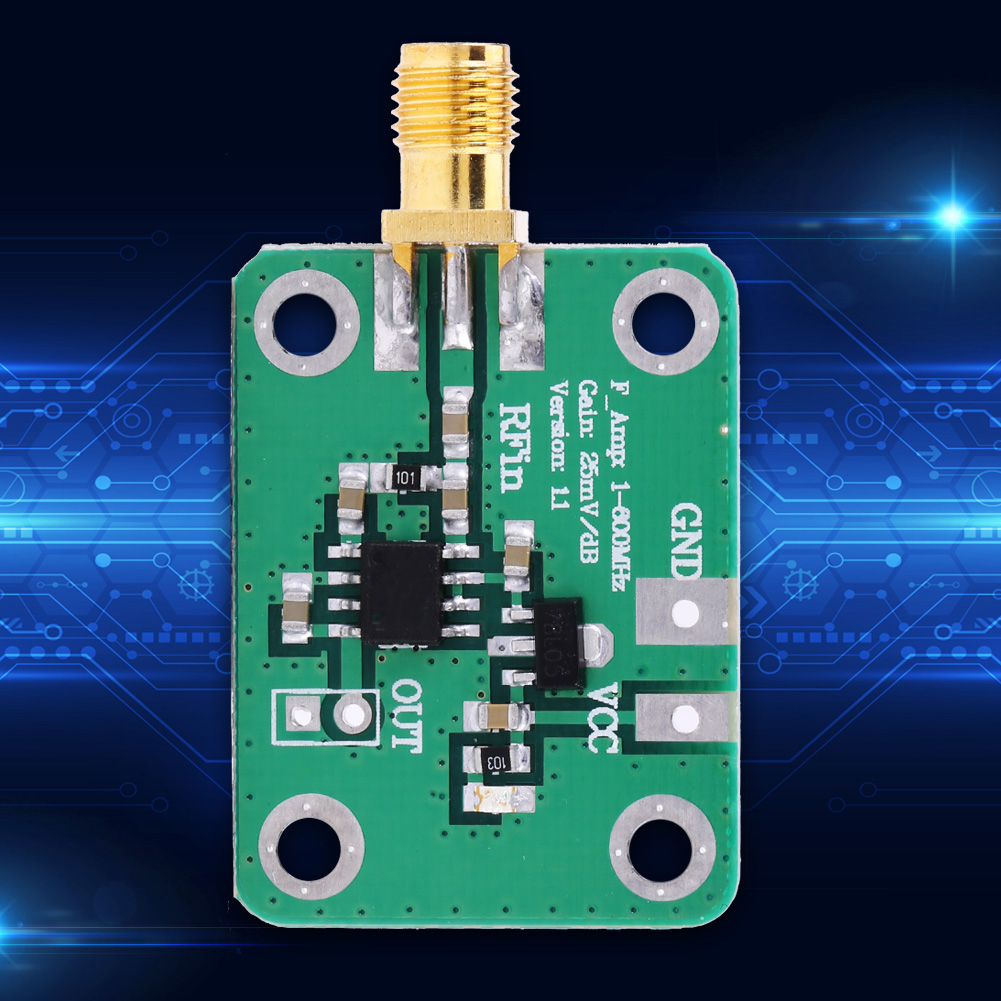

Hf-wattmeter Mit Logarithmischem Detektor 1-600 Mhz

Willkommen in unserem Shop! Logarithmischer HF-Detektor zur Messung der Leistung von Hochfrequenzsignalen. Dieses Gerät dient zur Erfassung der Leistung von HF-Signalen in einem Frequenzbereich von 1 MHz bis 600 MHz. Es kann HF-Signale mit einer Leistung von -74 dBm bis +18 dBm messen und wandelt diese Signale in eine Gleichspannung um. Die Ausgangsspannung steigt proportional zum Frequenzbereich bzw. zur Leistung des Hochfrequenzsignals. Es ist logarithmisch proportional zum Eingangssignalbereich. Dieser Detektor wird häufig zur HF-Signalerkennung, Signalleistungsmessung und Umgebungsfeldstärkemessung eingesetzt und kann auch in automatische Verstärkungsregelungs- (AGC) und Pegelregelungssysteme (ALC) integriert werden. Nach entsprechender Modifizierung kann er als HF-Wattmeter von 1 mW bis 1 kW konfiguriert werden. Technische Daten: - Betriebsfrequenz: 1 MHz bis 600 MHz - Leistungsmessbereich: -74 dBm bis +18 dBm - Ausgangsspannung: 0 bis 2,5 V - Detektionsflanke: 25 mV/dBm (typisch) - Eingangsimpedanz: 50 Ohm - Versorgungsspannung: 6–15 V - HF-Eingangsanschluss: SMA-Buchse - Ausgang OUT: Detektion Ausgang - VCC-Stromversorgung: Gleichstromversorgung Lieferumfang: 1 x HF-Logarithmusdetektor Dieses Produkt ist kompakt und sofort einsatzbereit für Ihre HF-Messanwendungen. Die folgenden Abmessungen sind angegeben (nicht spezifiziert, bitte vor dem Kauf überprüfen): Bitte beachten Sie, dass die genauen Abmessungen nicht in der Originalbeschreibung enthalten sind; für eine optimale Nutzung beachten Sie bitte die oben genannten technischen Spezifikationen. Die Verpackung enthält nur den Detektor, ohne zusätzliche Kabel oder Zubehör.
