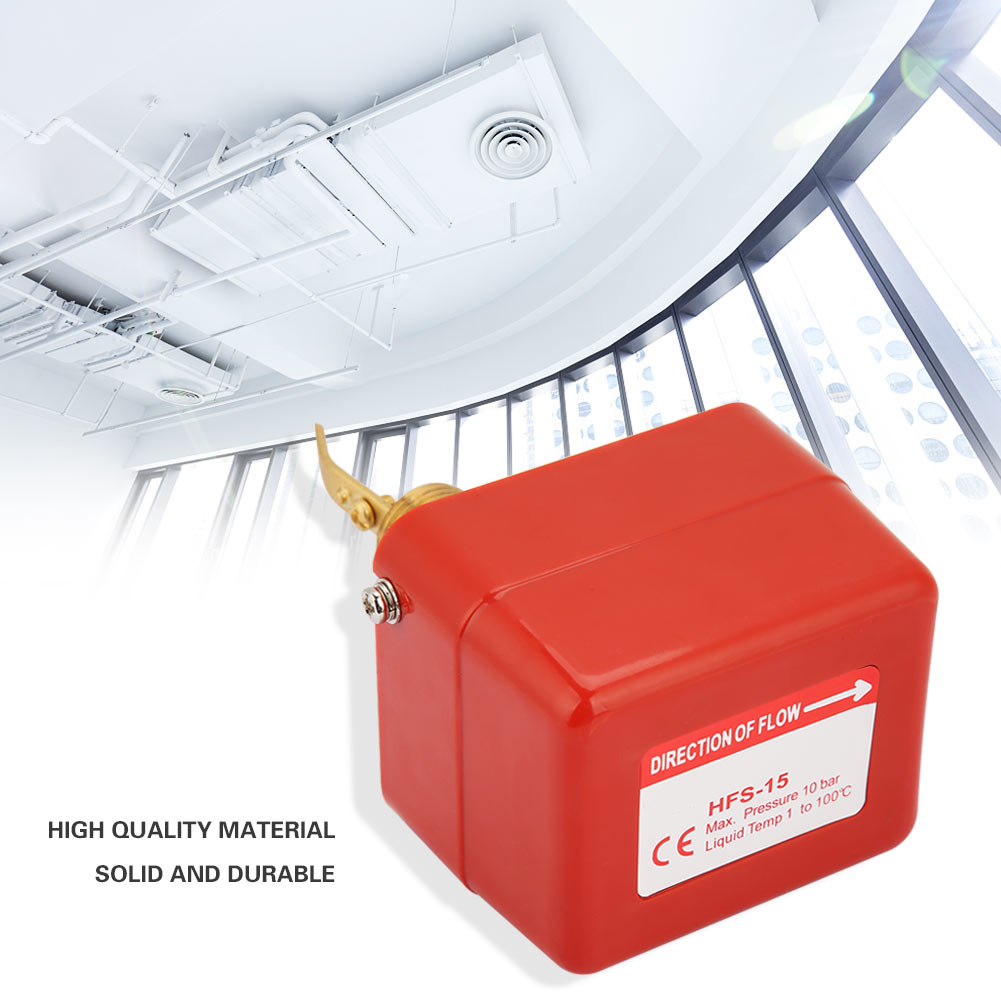

Hfs-15 1/2" Paddel-durchflussregler 6-380v, Wasserdurchflussschalter

1. Dieses Produkt dient zur Messung des Durchflusses von Flüssigkeiten in Rohrleitungen, wie z. B. Wasser, Ethylen, Ethylenglykol und anderen Flüssigkeiten, die Kupfer nicht angreifen. 2. Der Durchflussdetektor wird üblicherweise in Anwendungen eingesetzt, die Schutz vor Abschaltungen oder Versorgungsunterbrechungen erfordern. 3. Anzahl und Länge der Lamellen sind an den Rohrdurchmesser und den Durchfluss anpassbar. 4. Hauptsächlich verwendet in Wasseraufbereitungsanlagen, zentralen Klimaanlagen, Wasserkühlanlagen, Brandschutzsystemen usw. 5. Hergestellt aus hochwertigen Materialien, ist dieses Produkt robust, langlebig und praktisch. 4. Hauptsächlich verwendet in Wasseraufbereitungsanlagen, zentralen Klimaanlagen, Wasserkühlanlagen, Brandschutzsystemen usw. 5. Hochwertiges Material, robust, langlebig und praktisch. 6. Funktionsprinzip des Durchflussmelders: Sobald der Durchfluss den voreingestellten Wert überschreitet, betätigt das Fluid den Flügel, der über die integrierte Mechanik den oberen Mikroschalter aktiviert. Der Umschalter (SPDT) lässt einen Stromkreis leiten, während der andere gesperrt ist. Technische Daten: Steuerungstyp: Paddel (Zielwert) Maximaler Betriebsdruck: 1,0 MPa Umgebungstemperatur: 0 °C bis 60 °C Flüssigkeitstemperatur: -10 °C bis 100 °C (nicht gefrorene Flüssigkeit) Mikroschalter: Einpolig, zweifach umschaltend (SPDT) Kontaktlebensdauer: 100.000 Schaltzyklen Elektrische Eigenschaften des Mikroschalters: 220 V AC, 15 A Materialien: Messingdichtung, vernickeltes Eisengehäuse, Edelstahl-Paddel, Kunststoff-Außengehäuse Anwendungen: Wasseraufbereitungssysteme, zentrale Klimaanlagen, Wasserkühlgeräte, Brandschutzsysteme usw. Schnittstellengröße: 1/2" (HFS-15) Lieferumfang: 1 * Durchflussdetektor 3 * Paddel 1 * Zweisprachige Bedienungsanleitung (Chinesisch und Englisch) Hinweise: 1. Bitte überprüfen Sie den Durchflussdetektor vor der Installation sorgfältig. Die Verpackung muss unbeschädigt sein und das Produkt darf keine Beschädigungen oder Verformungen aufweisen. Bei Fragen wenden Sie sich bitte an den Hersteller. 2. Der Durchflussdetektor kann an einem vertikalen oder vertikalen Rohr installiert werden. Der Durchflussdetektor muss in Die Fließrichtung der Flüssigkeit muss berücksichtigt werden, jedoch nicht in einem abwärts fließenden Rohr. Bei Installation in einem aufwärts fließenden Rohr muss die Schwerkraft beachtet werden. 3. Der Durchflussdetektor muss in einem geraden Rohr installiert werden, wobei auf jeder Seite ein gerader Abschnitt von mindestens 5 Signaldurchmessern gewährleistet sein muss. Die Fließrichtung im Rohr muss dem Pfeil auf dem Detektorgehäuse entsprechen. Die Anschlussklemmen müssen leicht zugänglich sein. 4. Der HFS-Durchflussdetektor darf nicht in Rohren verwendet werden, in denen die Flüssigkeitstemperatur unter den Gefrierpunkt sinkt. 5. Der HFS-Durchflussdetektor darf nicht mit Wasser in Berührung kommen. Wenn ein Schnellschlussventil nach dem Durchflussdetektor installiert ist, muss ein Durchflussregler verwendet werden. 6. Beachten Sie beim Verdrahten bitte die folgenden Hinweise: * Es ist strengstens verboten, mit einem Schraubenschlüssel auf die Bodenplatte des Detektors zu schlagen, da dies zu Verformungen und Beschädigungen führen kann. * Um die Gefahr eines Stromschlags und einer Beschädigung des Geräts zu vermeiden, muss die Stromversorgung während der Verdrahtung oder Inbetriebnahme ausgeschaltet sein. * Beim Verdrahten ist es strengstens verboten… Beim Einstellen der anderen Schrauben, mit Ausnahme der Mikroschalterklemme und der Erdung Bitte beachten Sie, dass der Mikroschalter beim Verdrahten nicht zu fest angezogen werden darf. Falsches Anziehen kann dazu führen, dass sich der Mikroschalter bewegt und der Durchflussdetektor ausfällt. * Die Verdrahtung muss mit Erdungsschrauben erfolgen. Die Befestigungsschrauben dürfen nicht unachtsam entfernt werden, da dies den Regler verformen kann. * Die Messfühler des Durchflussdetektors dürfen nicht mit der Innenwand des Rohrs oder anderen im Rohr vorhandenen Hindernissen in Berührung kommen, da dies die korrekte Rückstellung des Detektors verhindern kann. Installation und Einstellung: 1. Öffnen Sie das Gehäuse des Durchflussdetektors. 2. Der Detektor ist werkseitig auf den minimalen Durchfluss voreingestellt. Erhöhen Sie den Durchfluss und drehen Sie die Einstellschraube gegen den Uhrzeigersinn. 3. Drücken Sie den Zielwert, um die korrekte Funktion des Mikroschalters zu überprüfen. Ein zu starkes Anziehen der Einstellschraube im Uhrzeigersinn kann den Durchflussdetektor beschädigen. 4. Überprüfen Sie nach der Installation die Funktion, indem Sie den Hebel des Durchflussdetektors mehrmals betätigen. Wenn beim Zurückkehren des Hebels kein Klicken zu hören ist, drehen Sie die Einstellschraube gegen den Uhrzeigersinn, bis ein Klicken zu hören ist. 5. Die Einstellschraube für die Dichtung dient nur der Werkseinstellung des Druckschalters. Nicht verändern oder einstellen. 6. Drei Betriebszyklen müssen überwach
