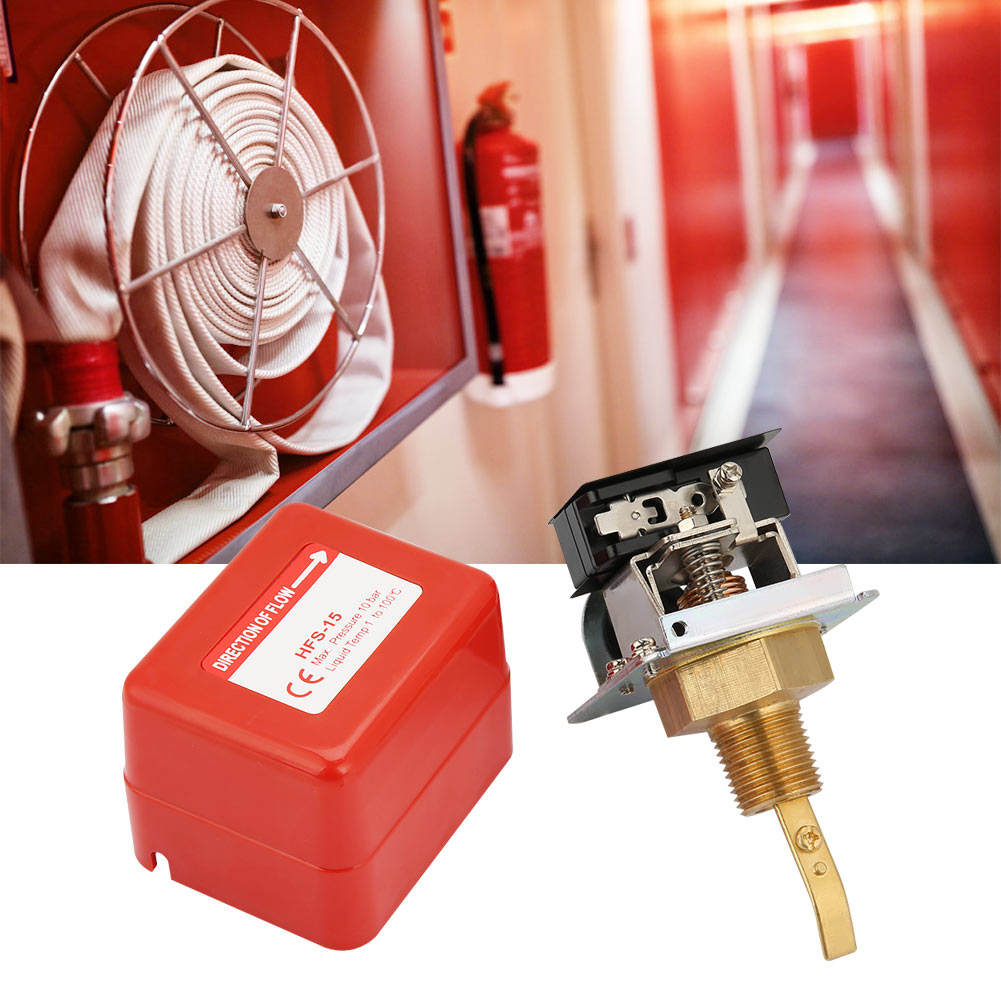

Hfs-15 1/2"-paddel-durchflussschalter 6-380 V Für Wasserdurchflussregler

Willkommen in unserem Shop! Dieses Produkt dient zur Messung des dynamischen Zustands von Flüssigkeiten in Rohrleitungen, wie z. B. Wasser, Ethylen, Ethylenglykol und anderen Flüssigkeiten, die Kupfer nicht angreifen. Es eignet sich ideal für Systeme, die eine Verriegelung oder einen Abschaltschutz erfordern. Anzahl und Länge der Flügel sind anpassbar, um verschiedene Rohrdurchmesser und Durchflussmengen zu berücksichtigen. Das Gerät wird hauptsächlich in Wasseraufbereitungsanlagen, zentralen Klimaanlagen, Wasserkühlanlagen, Brandschutzsystemen usw. eingesetzt. Es ist aus hochwertigen Materialien gefertigt und daher robust, langlebig und praktisch. Funktionsweise: Sobald die Durchflussmenge den eingestellten Wert überschreitet, drückt die Flüssigkeit gegen den Flügel und aktiviert über den internen Mechanismus den Mikroschalter an der Oberseite. Der Umschalter (SPDT) kann einen Stromkreis schließen und gleichzeitig einen anderen öffnen. Spezifikationen: - Steuerungstyp: Paddelschalter (Zielschalter) - Maximaler Betriebsdruck: 1,0 MPa - Umgebungstemperatur: 0 °C bis 60 °C - Flüssigkeitstemperatur: -10 °C bis 100 °C (nicht frostige Flüssigkeit) - Mikroschalter: Einpolig, zweifach umschaltend (SPDT) - Kontaktlebensdauer: 100.000 Schaltzyklen - Elektrische Parameter des Mikroschalters: 220 V AC, 15 A - Materialien: Messinganschluss, vernickeltes Eisengehäuse, Edelstahl-Schaltflügel, Kunststoff-Außengehäuse - Anwendungen: Wasseraufbereitungsanlagen, zentrale Klimaanlagen, Wasserkühlgeräte, Brandschutzsysteme usw. - Anschlussgröße: 1/2" (HFS-15) Lieferumfang: 1 Wasserdurchflussschalter 3 Schaltflügel 1 Bedienungsanleitung in Chinesisch und Englisch Wichtige Hinweise: 1. Überprüfen Sie den Durchflussschalter vor der Installation sorgfältig: Die Verpackung muss unbeschädigt sein. Unversehrt, ohne Beschädigung oder Verformung. Bei Problemen wenden Sie sich bitte an den Hersteller. 2. Der Schalter kann an einem vertikalen Rohr oder in Fließrichtung der Flüssigkeit installiert werden, jedoch nicht an einem Rohr mit abwärts gerichteter Strömung. Bei aufwärts gerichteter Strömung ist die Schwerkraft zu berücksichtigen. 3. Installieren Sie den Schalter an einem geraden Rohrabschnitt mit mindestens fünf Rohrdurchmessern gerader Länge auf jeder Seite. Stellen Sie sicher, dass die Fließrichtung dem Pfeil auf dem Gehäuse entspricht und die Anschlüsse leicht zugänglich sind. 4. Nicht in Rohren verwenden, in denen die Flüssigkeitstemperatur unter den Gefrierpunkt sinken kann. 5. Vermeiden Sie Wassereinwirkung auf den Schalter. Wenn nachgeschaltet ein Schnellschlussventil installiert ist, verwenden Sie eine Drossel. 6. Bei der Verdrahtung: - Schlagen Sie niemals mit einem Schraubenschlüssel auf die Bodenplatte; dies könnte den Schalter verformen und ihn funktionsunfähig machen. - Trennen Sie vor der Verdrahtung oder Prüfung immer die Stromzufuhr, um Stromschläge oder Sachschäden zu vermeiden. - Stellen Sie nur die Berühren Sie beim Anschließen des Mikroschalters die Klemmen und die Erdungsschraube nicht, ohne die anderen Schrauben zu berühren. Wenden Sie keine Gewalt an, um ein Lösen des Mikroschalters zu vermeiden. - Verwenden Sie die dafür vorgesehene Erdungsschraube. Entfernen Sie nicht die Befestigungsschrauben, da sich sonst der Regler verformen kann. - Die Lamellen dürfen die Innenwand des Rohrs oder andere Hindernisse nicht berühren, da der Schalter sonst nicht korrekt zurückgesetzt wird. Installation und Einstellung: 1. Öffnen Sie das Schaltergehäuse. 2. Der Schalter ist werkseitig auf die minimale Durchflussrate voreingestellt. Um die Durchflussrate zu erhöhen, drehen Sie die Einstellschraube gegen den Uhrzeigersinn. 3. Drücken Sie das Ziel, um die Funktion des Mikroschalters zu überprüfen. Zu starkes Drehen im Uhrzeigersinn kann zu Fehlfunktionen führen. 4. Testen Sie nach der Installation den Schalter mehrmals durch Drücken des Hebels. Wenn beim Zurückfedern kein Klicken zu hören ist, drehen Sie die Schraube gegen den Uhrzeigersinn, bis ein Klicken ertönt. 5. Die versiegelte Einstellschraube dient nur der Werkseinstellung; verändern Sie sie nicht. 6. Überprüfen Sie drei Betriebszyklen, um die ordnungsgemäße Funktion des Schalters und des angeschlossenen Systems sicherzustellen, und schließen Sie anschließend sofort das Gehäuse.
