Hfs-20 Dn20 6-punkt-durchflussschalter, Zielschuss-typ, Wasserdurchflussventil, Spannungsbereich 6-380 V

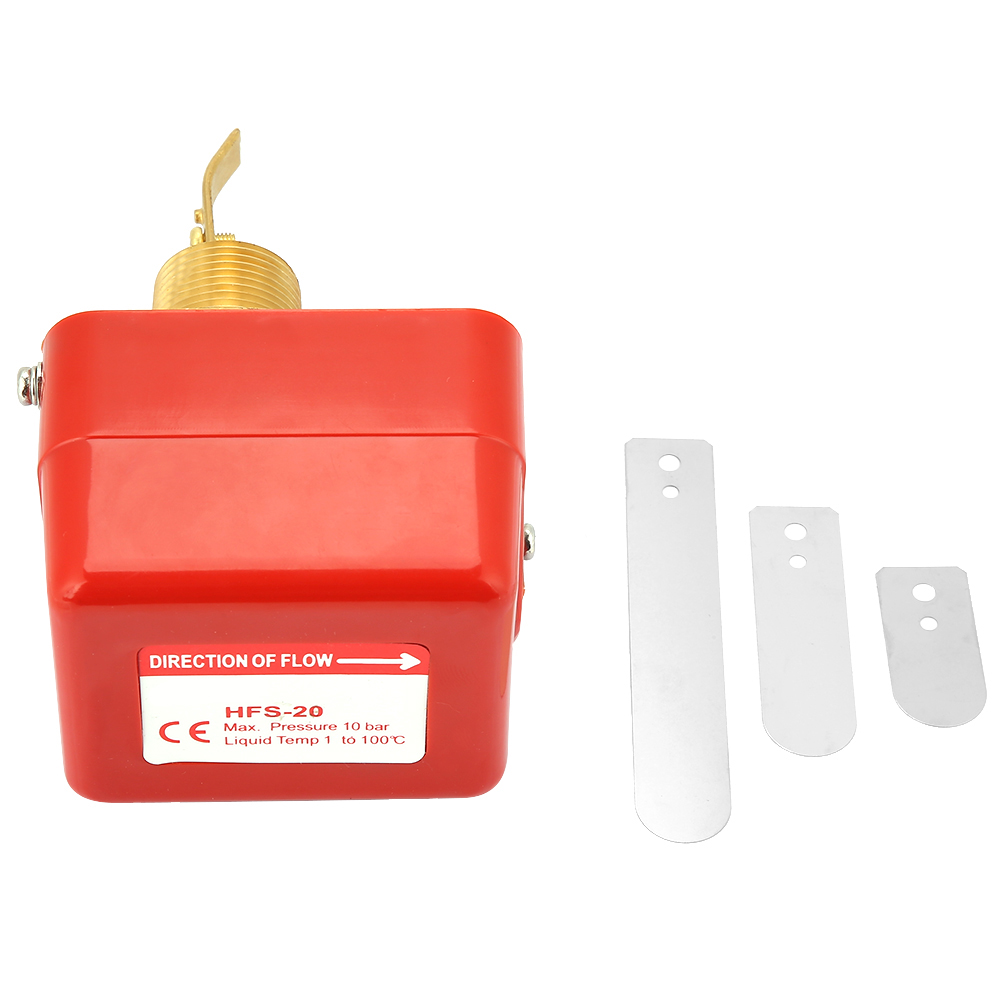

Willkommen in unserem Shop! Dieser Durchflussschalter dient zur Messung des dynamischen Zustands von Flüssigkeiten in Rohrleitungen, wie z. B. Wasser, Ethylenglykol und anderen Flüssigkeiten, die Kupfer nicht korrodieren. Sobald der Durchfluss den eingestellten Wert überschreitet, betätigt die Flüssigkeit den Flügel und den Mikroschalter. Dadurch schließt der Umschalter (SPDT) einen Stromkreis und trennt den anderen. Der Durchflussregelwert ist einstellbar, und der Schaltpunkt ist stabil. Die Schutzart ist IP54, und die Lebensdauer des Mikroschalterkontakts beträgt 100.000 Schaltzyklen. Ideal für Wasseraufbereitungsanlagen, zentrale Klimaanlagen und Wasserkühlgeräte. Technische Daten: - Modell: HFS-20 - Schaltertyp: SPDT - Material: Gehäuse aus Edelstahl 304, Kupferanschluss, Balg aus Phosphorbronze - Gewicht: ca. 401 g / 14,1 oz - Anschluss: 3/4" - Maximaler Betriebsdruck: 1,0 MPa - Umgebungstemperatur: 0 bis 60 °C - Flüssigkeitstemperatur: -10 bis 100 °C - Lebensdauer des Mikroschalterkontakts: 1.000.000 Schaltzyklen - Spannung des Mikroschalters: 220 V AC - Strom des Mikroschalters: 15 A Lieferumfang: 1 * Wasserdurchflussschalter 3 * Paddel 1 * Bedienungsanleitung Installationsmethode: 1. Öffnen Sie den Durchflussschalter. 2. Der Schalter ist standardmäßig auf die minimale Durchflussrate eingestellt. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um die eingestellte Durchflussrate zu erhöhen. 3. Drücken Sie auf das Ziel, um die korrekte Funktion des Mikroschalters zu überprüfen. Ein zu starkes Drehen der Einstellschraube im Uhrzeigersinn kann zu einer Fehlfunktion des Durchflussschalters führen. 4. Betätigen Sie nach der Installation den Hebel des Durchflussschalters mehrmals zur Überprüfung. Wenn kein Klickgeräusch zu hören ist, drehen Sie die Einstellschraube gegen den Uhrzeigersinn, bis ein Klickgeräusch hörbar ist. 5. Die Einstellschraube mit der Lackversiegelung dient ausschließlich der Ersteinstellung des Durchflussschalters. Verändern oder verstellen Sie diese nicht. 6. Beobachten Sie drei Schaltzyklen, um die korrekte Funktion des Schalters und des angeschlossenen Systems sicherzustellen. Schließen Sie anschließend umgehend das Schaltergehäuse. Hinweise: 1. Überprüfen Sie den Durchflussschalter vor der Installation sorgfältig. 2. Der Durchflussschalter kann in horizontalen oder vertikalen Rohren mit aufwärts gerichteter Flüssigkeitsströmung installiert werden, jedoch nicht in Rohren mit abwärts gerichteter Strömung. Berücksichtigen Sie bei aufwärts gerichteter Strömung die Schwerkraft. 3. Der HFS-Durchflussschalter darf nicht in Rohren verwendet werden, in denen die Flüssigkeitstemperatur 4. Bei nachgeschaltetem Schnellschlussventil muss ein Wasserschlagdämpfer installiert werden. 5. Beachten Sie bei der Installation und Verdrahtung folgende Punkte: (1) Schlagen Sie nicht mit einem Schraubenschlüssel auf den Schaltersockel, da dies zu Verformungen und einem Ausfall des Schalters führen kann. (2) Trennen Sie die Stromversorgung während der Verdrahtung oder Justierung. (3) Verstellen Sie während der Verdrahtung keine anderen Schrauben als die Mikroschalterklemmen und die Erdungsschraube. Schließen Sie die Drähte sorgfältig an; andernfalls kann sich der Mikroschalter verschieben und ausfallen. (4) Verwenden Sie für die Verdrahtung immer die spezielle Erdungsschraube und entfernen Sie nicht die Befestigungsschrauben. (5) Der Durchflussschalter darf nicht mit der Rohrinnenwand oder anderen Verengungen im Rohr in Berührung kommen, da der Schalter sonst nicht ordnungsgemäß zurückgesetzt wird.
