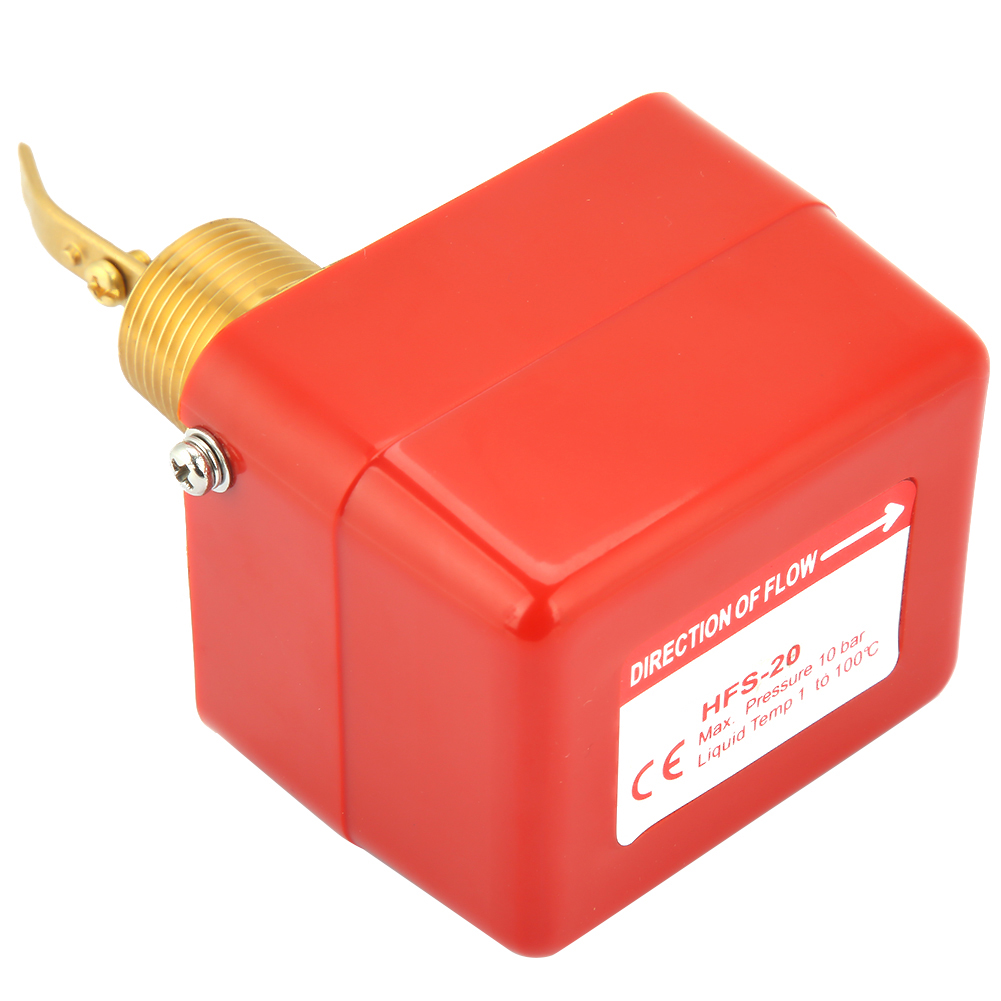

Hfs-20 Dn20 Wasserdurchflussschalter Spdt-kontakte 6-380v Teilweise Edelstahl

1. Es dient zur Messung des dynamischen Zustands von Flüssigkeiten in Rohrleitungen, wie z. B. Wasser, Ethylenglykol und anderen Flüssigkeiten, die Kupfer nicht angreifen. 2. Bei Überschreitung des eingestellten Durchflusswertes betätigt die Flüssigkeit einen Mikroschalter. Der SPDT-Kontakt kann einen Stromkreis schließen und einen anderen trennen. 3. Der Durchflussregelwert ist einstellbar, der Wiederholpunkt stabil. 4. Schutzart IP54, die Lebensdauer des Mikroschalterkontakts beträgt bis zu 100.000 Schaltzyklen. 5. Ideal für Wasseraufbereitungsanlagen, zentrale Klimaanlagen und Wasserkühlgeräte. Schutzart IP54, Lebensdauer der Mikroschalterkontakte bis zu 100.000 Schaltzyklen. Ideal für Wasseraufbereitungsanlagen, zentrale Klimaanlagen und Wasserkühlgeräte. Spezifikation: Modell: HFS-20 Schaltertyp: SPDT Material: Gehäuse aus Edelstahl 304, Kupferanschluss, Balg aus Phosphorbronze Gewicht: ca. 401 g / 14,1 oz Anschluss: 3/4" Max. Betriebsdruck: 1,0 MPa Umgebungstemperatur: 0~60℃ Flüssigkeitstemperatur: -10~100℃ Lebensdauer des Mikroschalterkontakts: 1.000.000 Schaltzyklen Spannung des Mikroschalters: 220 V AC Strom des Mikroschalters: 15 A Lieferumfang: 1 * Wasserdurchflussschalter 3 * Hebel 1 * Bedienungsanleitung Installationsmethode: 1. Öffnen Sie den Durchflussschalter. 2. Der Schalter ist auf minimalen Durchfluss eingestellt. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um den Durchflusswert zu erhöhen. 3. Drücken Sie den Zielwert, um zu prüfen, ob der Mikroschalter ordnungsgemäß funktioniert. Zu starkes Drehen der Einstellschraube im Uhrzeigersinn kann zum Ausfall des Durchflussschalters führen. 4. Betätigen Sie nach der Installation den Hebel des Durchflussschalters mehrmals, um die Funktion zu prüfen. Wenn kein Klickgeräusch zu hören ist, Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, bis ein Klicken zu hören ist. 5. Die Einstellschraube der Lackdichtung dient nur zur erstmaligen Justierung des Durchflussschalters. Bitte verändern oder verstellen Sie diese nicht. 6. Beobachten Sie drei Schaltzyklen, um sicherzustellen, dass der Schalter und das angeschlossene System ordnungsgemäß funktionieren, und schließen Sie das Schaltergehäuse umgehend. Hinweis: 1. Überprüfen Sie den Durchflussschalter vor der Installation sorgfältig. 2. Der Durchflussschalter kann in horizontalen oder vertikalen Rohrleitungen mit aufwärts gerichteter Flüssigkeitsströmung installiert werden, jedoch nicht in Rohrleitungen mit abwärts gerichteter Flüssigkeitsströmung. Bei Installation in Rohrleitungen mit aufwärts gerichteter Flüssigkeitsströmung muss die Schwerkraft berücksichtigt werden. 3. Der HFS-Durchflussschalter darf nicht in Rohrleitungen verwendet werden, deren Flüssigkeitstemperatur unter dem Erstarrungspunkt liegt. 4. Bei nachgeschaltetem Schnellschlussventil muss ein Rückschlagventil installiert werden. 5. Beachten Sie bei der Verdrahtung Folgendes: (1) Es ist strengstens verboten, mit einem Schraubenschlüssel auf die Grundplatte des Schalters zu schlagen, da dies zu Verformungen und zum Ausfall des Durchflussschalters führen kann. (2) Schalten Sie die Stromversorgung während der Verdrahtung oder Inbetriebnahme ab. (3) Beim Verdrahten dürfen keine anderen Schrauben als die Klemmen des Mikroschalters und die Erdungsschrauben verstellt werden. Die Verdrahtung muss sorgfältig erfolgen, da sich sonst der Mikroschalter verschieben und der Durchflussschalter ausfallen kann. (4) Für die Verdrahtung müssen spezielle Erdungsschrauben verwendet werden; die Befestigungsschrauben dürfen nicht entfernt werden. (5) Die Kontakte des Durchflussschalters dürfen nicht mit der Rohrinnenwand oder anderen Drosselstellen im Rohr in Berührung kommen, da der Schalter sonst nicht ordnungsgemäß zurückgesetzt werden kann.
