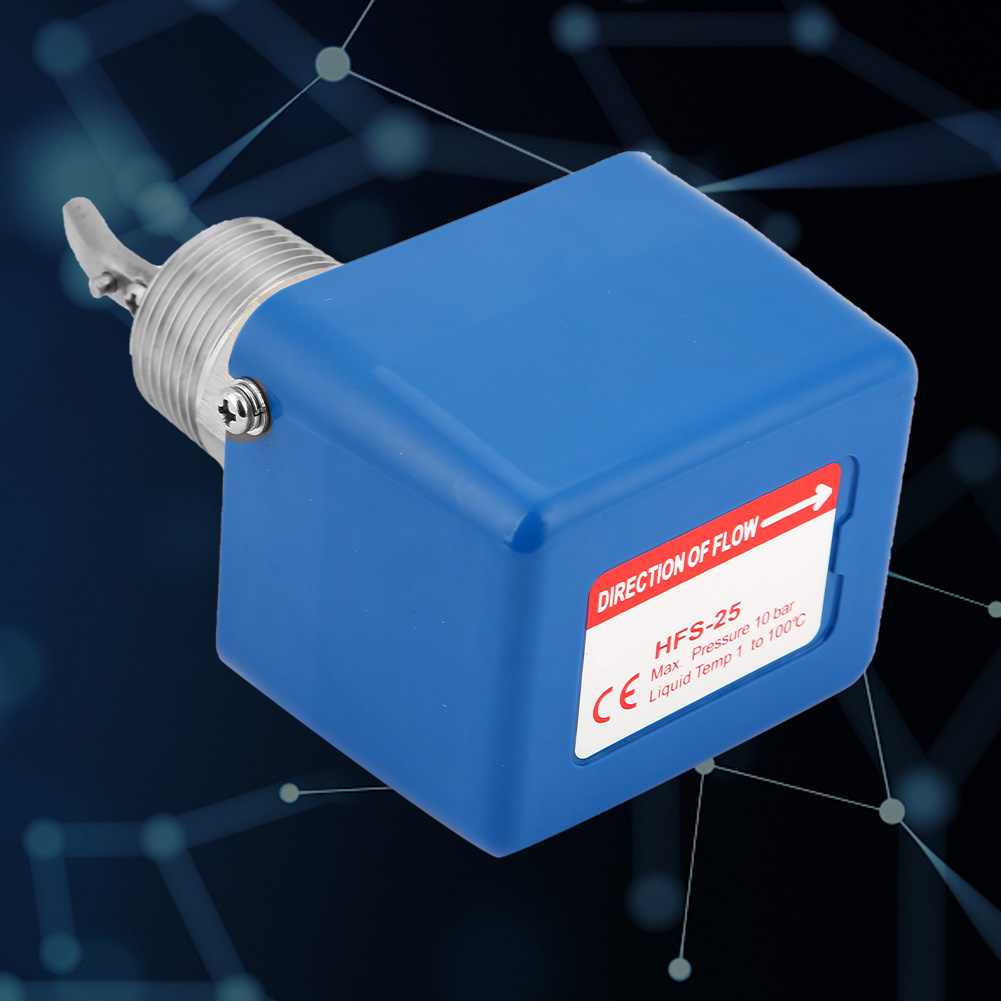

Hfs25 1" Dn25 Spdt 220v Flüssigkeitswasser-durchflussschalter Mit Potentialfreiem Kontakt

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Wasserdurchflussschalter für präzise und zuverlässige Durchflussmessungen in Rohrleitungen. Gefertigt aus erstklassigem Edelstahl, ist dieses Produkt korrosionsbeständig und zeichnet sich durch eine lange Lebensdauer aus. Es eignet sich ideal zur Messung des dynamischen Zustands von Flüssigkeiten wie Wasser, Ethylenglykol, Ethylen-Verdünner und anderen Flüssigkeiten, die Kupfer nicht angreifen. Hauptmerkmale: - Material: Edelstahl und Kunststoff für Robustheit und Langlebigkeit. - Anwendung: Misst den Durchfluss in Rohrleitungen für Systeme, die eine Verbindung oder einen Abschaltschutz erfordern. - Funktionsweise: Überschreitet der Durchfluss den eingestellten Wert, betätigt die Flüssigkeit den Schalterflügel und den Mikroschalter. Dadurch schließt der Umschalter (SPDT) einen Stromkreis und trennt den anderen. - Anwendungsbereiche: Wasseraufbereitungsanlagen, zentrale Klimaanlagen, Wasserkühlanlagen, Brandschutzsysteme und ähnliche Bereiche. Technische Daten: - Zustand: 100 % Neu - Gewicht: 518 g (18,3 oz) - Spannung: 220 V - Schnittstellengröße: 1 Zoll - Steuermodus: Paddel - Maximaler Betriebsdruck: 1,0 MPa - Umgebungstemperatur: 0 °C bis 60 °C - Flüssigkeitstemperatur: -10 °C bis 100 °C (nicht gefrierend) - Mikroschalter: Einpolig/Doppelpolig (SPDT) - Kontaktlebensdauer: 100.000 Schaltzyklen - Elektrische Spezifikationen des Mikroschalters: 220 V AC, 15 A - Installationsanleitung: 1. Öffnen Sie den Durchflussschalter. 2. Der Schalter ist auf die minimale Durchflussrate voreingestellt. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um die Durchflussrate zu erhöhen. 3. Drücken Sie auf das Ziel, um die korrekte Funktion des Mikroschalters zu überprüfen. Zu starkes Drehen im Uhrzeigersinn kann zu Fehlfunktionen führen. 4. Drücken Sie nach der Installation mehrmals den Hebel zur Überprüfung. Wenn kein Klicken zu hören ist, drehen Sie die Schraube gegen den Uhrzeigersinn, bis ein Klicken zu hören ist. 5. Die versiegelte Einstellschraube dient nur der Ersteinstellung. Verändern Sie sie danach nicht mehr. 6. Beobachten Sie drei Betriebszyklen, um die ordnungsgemäße Funktion des Systems sicherzustellen, und schließen Sie dann schnell das Gehäuse. Lieferumfang: - 1 Wasserdurchflussschalter - 5 Flügel Wichtige Hinweise: 1. Überprüfen Sie den Schalter vor der Installation sorgfältig. 2. Installieren Sie ihn in einer horizontalen oder vertikalen Rohrleitung mit aufwärts gerichtetem Durchfluss, niemals in einer Rohrleitung mit abwärts gerichtetem Durchfluss. Beachten Sie die Schwerkraftwirkung bei aufwärts gerichteter Strömung. 3. Nicht in Leitungen verwenden, in denen die Flüssigkeitstemperatur unter dem Gefrierpunkt liegt. 4. Installieren Sie einen Überspannungsschutz, wenn nachgeschaltet ein Schnellschlussventil eingebaut ist. 5. Beachten Sie bei der Verdrahtung folgende Vorsichtsmaßnahmen: - Schlagen Sie niemals mit einem Schraubenschlüssel auf den Sockel; dies könnte den Schalter verformen und beschädigen. - Trennen Sie die Stromversorgung vor jeglichen Verdrahtungs- oder Justierungsarbeiten. - Berühren Sie keine anderen Schrauben als die für den Mikroschalter und die Erdung. Schließen Sie die Drähte sorgfältig an, um jegliche Bewegung zu verhindern. - Verwenden Sie die spezielle Erdungsschraube; entfernen Sie nicht die Installationsschrauben. - Die Klinge darf für eine ordnungsgemäße Rückstellung weder die Innenwand des Rohrs noch andere Hindernisse berühren. Dieses Produkt wird als Einzelgerät mit Zubehör geliefert. Stellen Sie eine korrekte Installation für optimale Leistung sicher.
