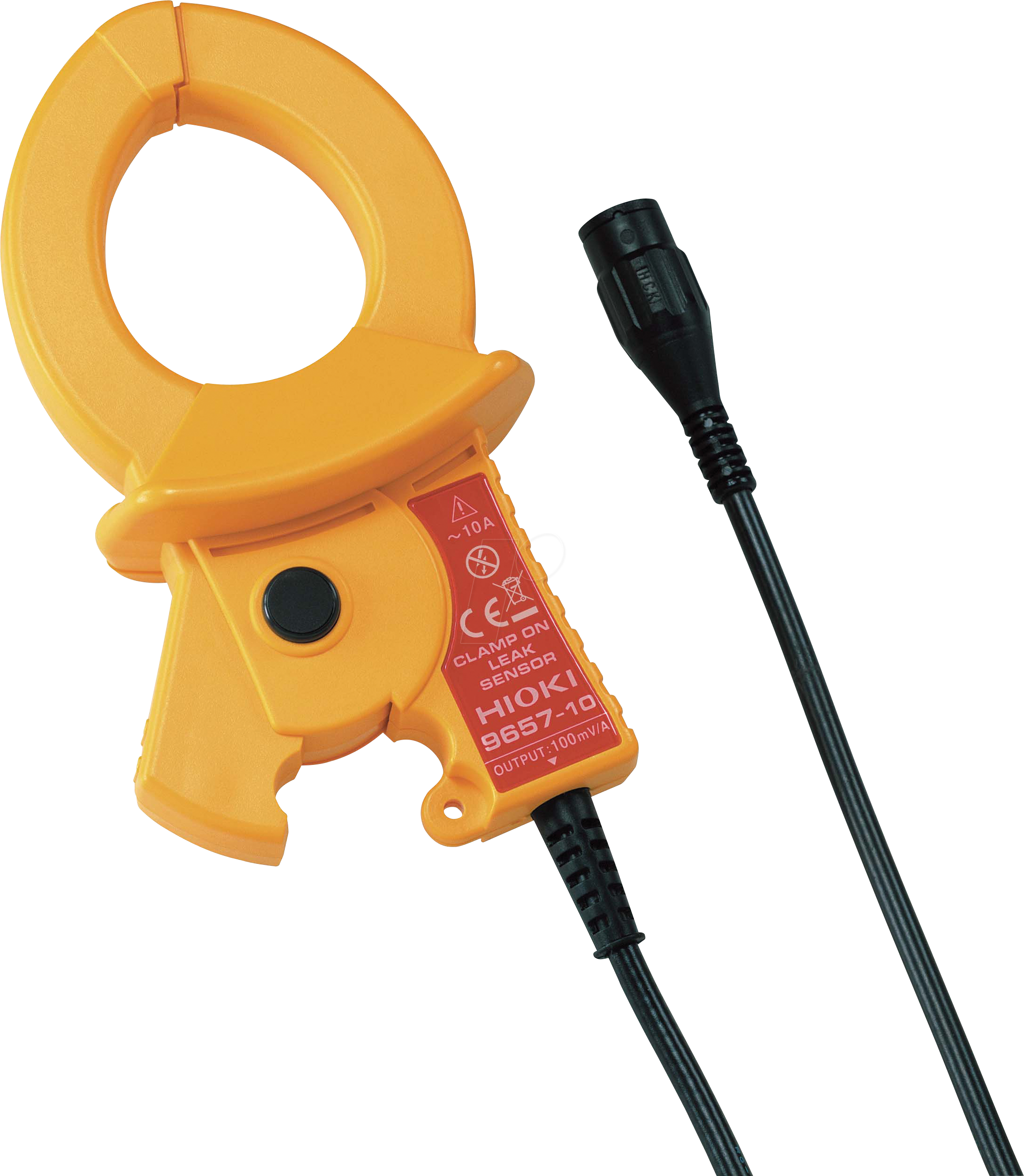

HIOKI 9657-10 - Stromzange, AC, bis 10 A, für Ableitstrom

Präziser AC Ableitstrom-Zangensensor, 10 A, 40 Hz bis 5 kHzTechnische EckdatenNennstrombereich AC bis 10 A, Dauerstrom: 30 A Frequenzbereich: 40OhmHz bis 5OhmkHz Grundgenauigkeit: ±1,0Ohm% vom Messwert Betriebstemperatur: 0 bis 50Ohm°C Spannungsausgang: 100 mV/A Maximaler Leiterdurchmesser: 40 mmTypische AnwendungenMessung kleiner Wechselströme und Leckströme an isolierten Leitern bis 10 A Nennstrom Reststromüberwachung an PE-Leitern zur vorbeugenden Instandhaltung und Isolationsdiagnose Überwachung von Stromverläufen in ein- und dreiphasigen Systemen mit geringem Strombedarf Erkennung intermittierender Leckströme in Verbindung mit Leistungsmessgeräten, Energie-Loggern oder Datenloggern Einsatz in beengten Umgebungen wie Verteilerkästen oder Schaltschränken dank kompakter BauformDetaillierte ProduktübersichtDer Hioki 9657-10 ist ein Wechselstromsensor zur Messung kleiner Ströme und Leckströme in elektrischen Installationen bis zu einem Nennstrom von 10 A bei einem maximalen Dauerstrom von 30 A. Das Ausgangssignal ist spezifiziert mit 100 mV / A. Diese Eigenschaften erlauben die Erfassung geringer Stromstärken durch Messgeräte mit entsprechend angepasster Eingangsempfindlichkeit. Die Phasengenauigkeit des 9657-10 ist mit ±3° bei 50/60 Hz für Ströme ab 1 A spezifiziert. Er ist daher für Anwendungen geeignet, bei denen die Phasenlage zwischen Strom und Spannung berücksichtigt werden muss. Sein Aufbau reduziert die Beeinflussung durch externe Magnetfelder und ermöglicht stabile Messwerte unter typischen Installationsbedingungen. Ausgestattet mit einem BNC-Ausgang kann er mit Geräten verwendet werden, die über Spannungseingänge verfügen, wie Leistungsanalysatoren, Energie-Logger oder Datenlogger. Er ist nützlich zur Leckstrom Messung an Schutzerdleitern, zur Stromüberwachung in ein- und dreiphasigen Systemen sowie zur Erkennung intermittierender Leckströme in Verbindung mit entsprechenden Aufzeichnungsgeräten. Aufgrund seiner kompakten Bauform eignet er sich für den Einbau in Schaltschränken und Verteilern. Der Sensor folgt in seiner Auslegung den Normen EN 61010 und EN 61326.
