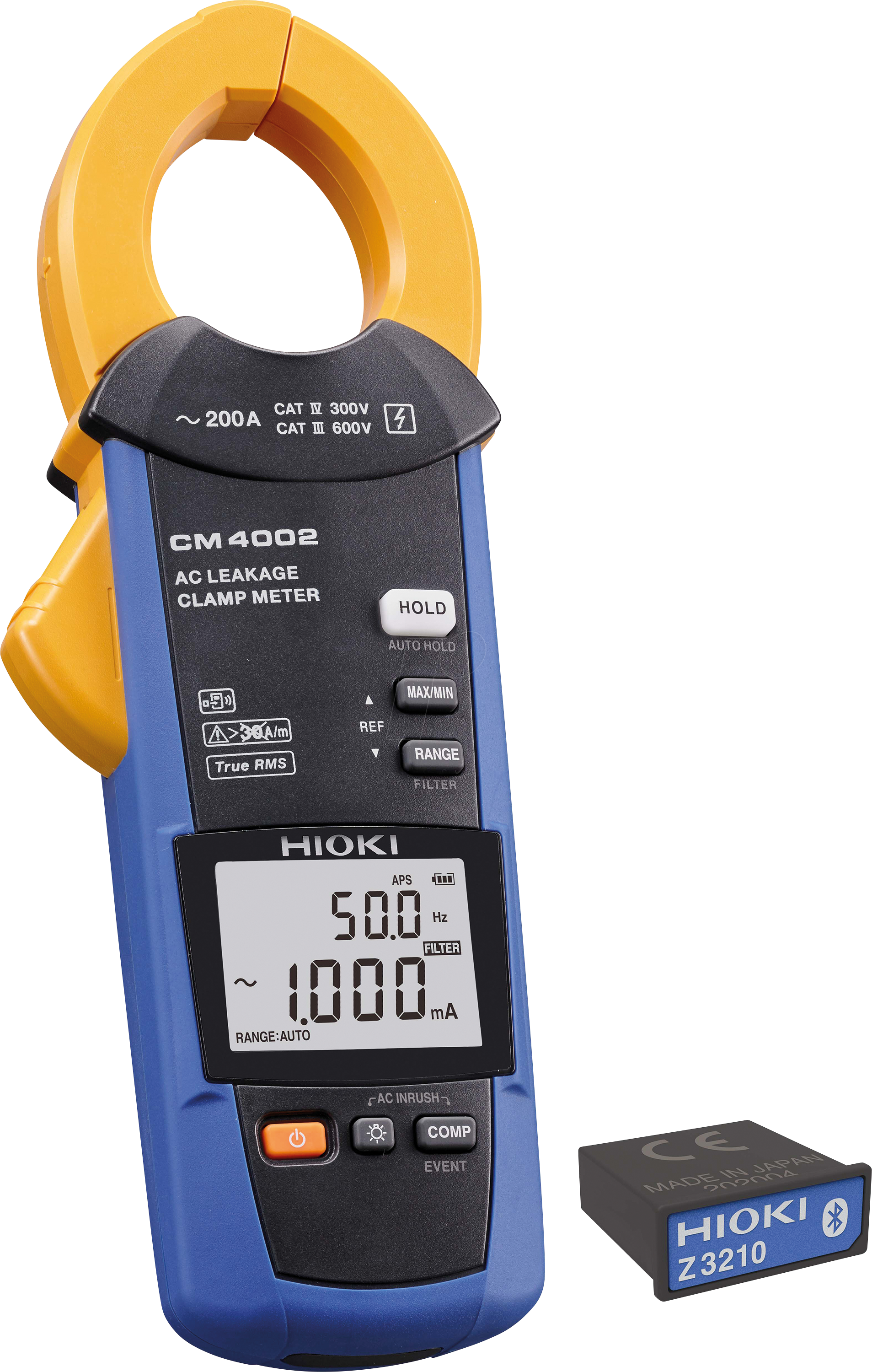

HIOKI CM4002-90 - Leckstromzange, digital, AC, bis 200 A, Bluetooth

AC-Leckstromzange mit Bluetooth für µA-Leckströme bis 200 AKurzbeschreibungAC-Leckstromzange mit Bluetooth-Kommunikation für präzise µA-Leckstrommessungen von 60 µA bis 200 A. Ausgestattet mit True RMS, 50/60 Hz-Filter, Grenzwertalarm, 40 mm maximalem Leiterdurchmesser und Sicherheitskategorie CAT IV 300 V / CAT III 600 V.FeaturesLeckstrommessungen im µA-Bereich von 60 µA bis 200 AFür Leiterdurchmesser bis 40 mmZuschaltbarer 50/60 Hz-Filter für stabile LeckstrommessungenGrenzwertalarm zur schnellen Erkennung von LeckströmenDrahtlose Kommunikation per Bluetooth ApplikationenLokalisierung von Leckströmen bei Fehlauslösungen von RCD- oder FI-SchutzschalternFehlersuche bei Ableitströmen innerhalb elektrischer InstallationenPrüfung elektrischer Installationen nach IEC/EN 61557-13Erfassung von Summenableitströmen in Stromkreisen mit mehreren VerbrauchernLeckstrommessungen in Anlagen mit Frequenzumrichtern oder SchaltnetzteilenProduktbeschreibungDie HIOKI CM4002-90 kombiniert die CM4002 AC-Leckstromzange mit dem Z3210 Bluetooth-Adapter und erweitert das Messgerät um drahtlose Datenübertragung. Mit Leckstrommessungen ab 60 µA unterstützt sie die Bewertung sehr kleiner Ableitströme in elektrischen Installationen, auch wenn Fehlerstrom-Schutzschalter nur sporadisch auslösen oder mehrere Stromkreise eingegrenzt werden müssen.Mit sechs Messbereichen von 6 mA bis 200 A AC deckt das Gerät Leckstrom-, Differenzstrom- und Laststrommessungen ab. Dadurch lassen sich kleine Leckströme, Fehlerströme gegen Erde und Leiterströme innerhalb derselben Installation prüfen, um Stromkreise zu identifizieren, die zu Summenableitströmen oder zur Auslösung von RCD- bzw. FI-Schutzschaltern beitragen.Leckströme in Installationen zuverlässig erfassenMit einer Zangenöffnung von 40 mm erfasst die CM4002-90 auch größere Leiter und mehradrige Kabel in Verteilungen und elektrischen Installationen. Dadurch können Leckströme aus mehreren Stromkreisen auch dort bewertet werden, wo Leiterquerschnitte oder Kabelbündel kleinere Leckstromzangen begrenzen. Das Gerät ist für Leckstrommessungen unter Installationsbedingungen gemäß IEC/EN 61557-13 ausgelegt.In Anlagen mit Frequenzumrichtern oder Schaltnetzteilen können Leckströme Frequenzanteile oberhalb der Netzfrequenz enthalten. Die CM4002-90 deckt 15 Hz bis 2 kHz ab und verfügt über einen zuschaltbaren 50/60 Hz-Filter, um den für Fehlerstrom-Schutzschalter relevanten Leckstrom von höherfrequenten Anteilen zu trennen.Wird ein definierter Grenzwert überschritten, warnt das Gerät akustisch per Buzzer und optisch über eine rote Warn-Hintergrundbeleuchtung. Gleichzeitig unterstützt es eine Gut/Schlecht-Bewertung anhand eines benutzerdefinierten Grenzwerts.Bluetooth-KommunikationBei der CM4002-90 ist die Bluetooth-Kommunikation durch den mitgelieferten Z3210 Bluetooth-Adapter bereits enthalten. Messwerte lassen sich während der Fehlersuche an Smartphone oder Tablet übertragen und einzelnen Messstellen zur Dokumentation zuordnen. Mit der kostenlosen GENNECT Cross App für iOS und Android können Leckstromwerte gespeichert, kommentiert und direkt vor Ort zu Berichten zusammengestellt werden.Die Bluetooth-Verbindung erweitert außerdem die Vergleichs- und Ereignisaufzeichnungsfunktionen. Grenzwerte und Aufzeichnungsbedingungen können über ein mobiles Endgerät festgelegt werden; aufgezeichnete Ereignisse lassen sich anschließend mit Startzeit, Endzeit und Maximalwert des Leckstroms auswerten.Auch die Echtzeitanzeige auf Smartphone oder Tablet ist möglich, wenn das Messgerät an einer schwer einsehbaren Stelle installiert ist. Zusätzlich unterstützt der Z3210 den HID-Betrieb, bei dem Messwerte direkt in Excel oder andere Anwendungen übertragen werden, da der Adapter als Bluetooth-Tastatur erkannt wird.Prüffunktionen für Installation und WartungDas Display zeigt Strom und Frequenz gleichzeitig an. Die Hintergrundbeleuchtung erleichtert den Einsatz in Installationsumgebungen mit geringer Umgebungshelligkeit.Weitere Funktionen sind Auto Hold, Max/Min/Avg-Aufzeichnung, Einschaltstrommessung und die Erfassung von Spitzenwerten zur Bewertung kurzzeitiger Stromspitzen. Mit CAT IV 300 V / CAT III 600 V ist die CM4002-90 für Messungen in festen Installationen, Verteilungen sowie elektrischen Anlagen in Wohn-, Gewerbe- und Industrieumgebungen ausgelegt.Entwickelt und gefertigt in JapanHIOKI entwickelt seit Jahrzehnten Strommesstechnik für anspruchsvolle elektrische Messaufgaben, von Stromzangen bis zu hochpräzisen Stromsensoren. Entwicklung und Fertigung erfolgen am eigenen Produktionsstandort in der Präfektur Nagano in Japan. Die enge Abstimmung von Sensorik, Mechanik, Elektronik und Fertigung zeigt sich im täglichen Einsatz der Geräte.LieferumfangCM4002 AC-LeckstromzangeZ3210 Bluetooth-AdapterC0203 GerätetascheBedienungsanleitungSicherheitshinweise2x LR6 (AA) Alkaline-Batterien
