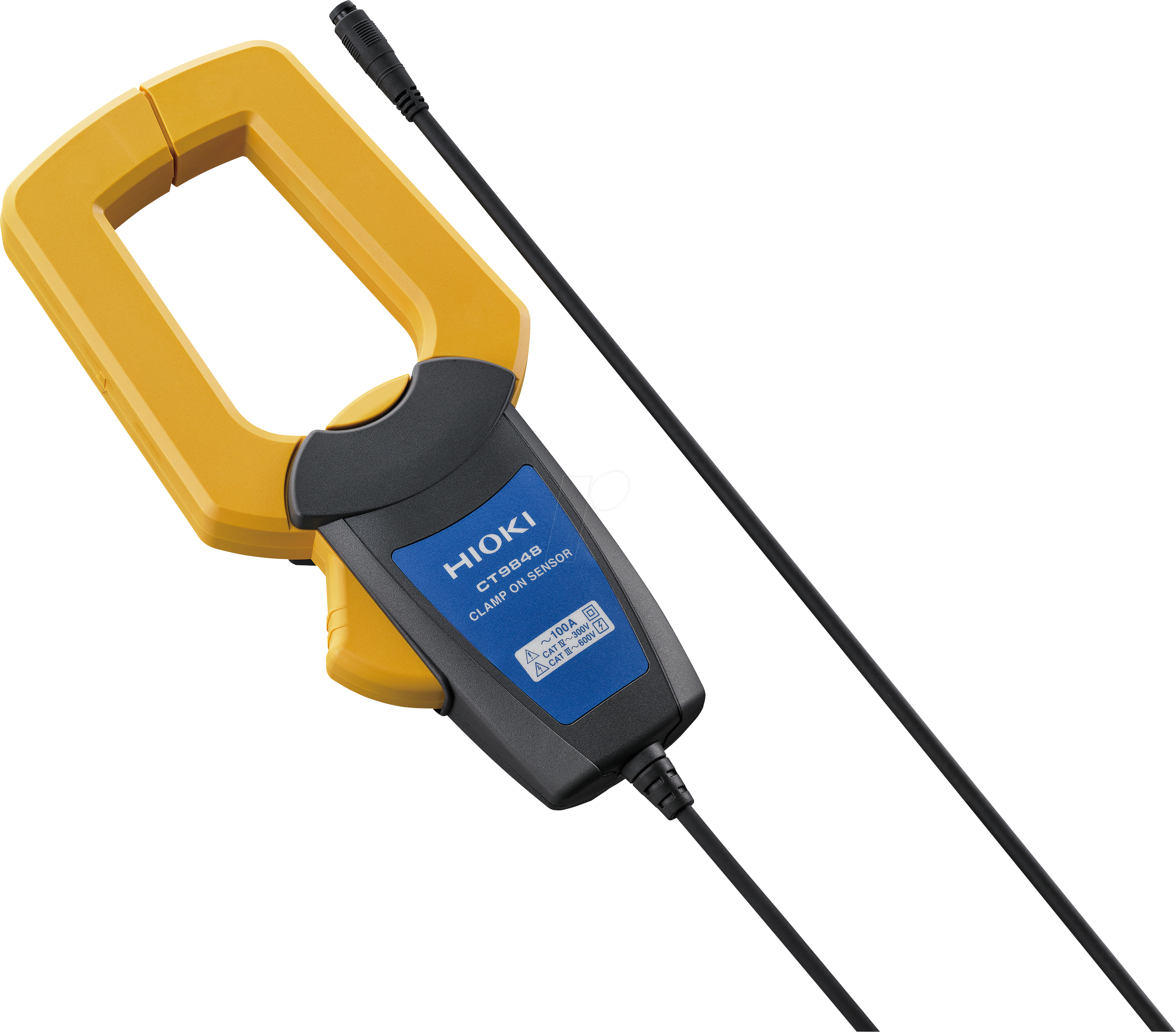

HIOKI CT9848 - Signalerfassungszange CT9848, für Erdungstester

Signalerfassungszange für selektive ErdungsmessungenSignalerfassungszange für den FT6041 Erdungstester zur selektiven Messung des Erdungswiderstands und zur Zwei-Zangen-Erdungsmessung. Die CT9848 ist für Leiter bis 52 mm und Sammelschienen bis 78 mm × 20 mm ausgelegt, verfügt über ein 2 m Kabel und erfüllt CAT IV 300 V / CAT III 600 V.ProduktbeschreibungDie CT9848 ist die Signalerfassungszange für selektive Erdungsmessungen und Zwei-Zangen-Erdungsmessungen mit dem FT6041. Bei der selektiven Messung des Erdungswiderstands, von HIOKI als Measuring Earth with a Clamp (MEC) bezeichnet, erfasst sie den Messstrom eines bestimmten Erders in einer angeschlossenen, mehrfach geerdeten Anlage. Der Erder muss dafür nicht von der Anlage getrennt werden.Bei der Zwei-Zangen-Erdungsmessung misst die CT9848 den resultierenden Strom des spießlosen Messverfahrens. Das Messsignal wird dabei durch die FT9847 Signaleinspeisezange in den Erdleiter eingekoppelt.Leiter, Sammelschienen und AnschlussDie CT9848 ist für Leiter bis 52 mm Durchmesser sowie für Sammelschienen bis 78 mm × 20 mm geeignet. Das 2 m lange Anschlusskabel endet in einem dedizierten Anschlussstecker für den FT6041. Die Zange erfüllt CAT IV 300 V und CAT III 600 V.Sie ist für die Erfassung des Messsignals mit dem FT6041 vorgesehen und kann sowohl bei der selektiven Erdungswiderstandsmessung als auch bei der Zwei-Zangen-Erdungsmessung eingesetzt werden.Zusammenspiel mit FT9847 und FT6041Für die spießlose Zwei-Zangen-Erdungsmessung wird die CT9848 zusammen mit der FT9847 Signaleinspeisezange verwendet. Erst beide Zangen zusammen ermöglichen dieses Messverfahren mit dem FT6041. Im FT6041-91 Erdungsmessgeräte-Set sind CT9848 und FT9847 bereits enthalten.LieferumfangCT9848 Signalerfassungszange
