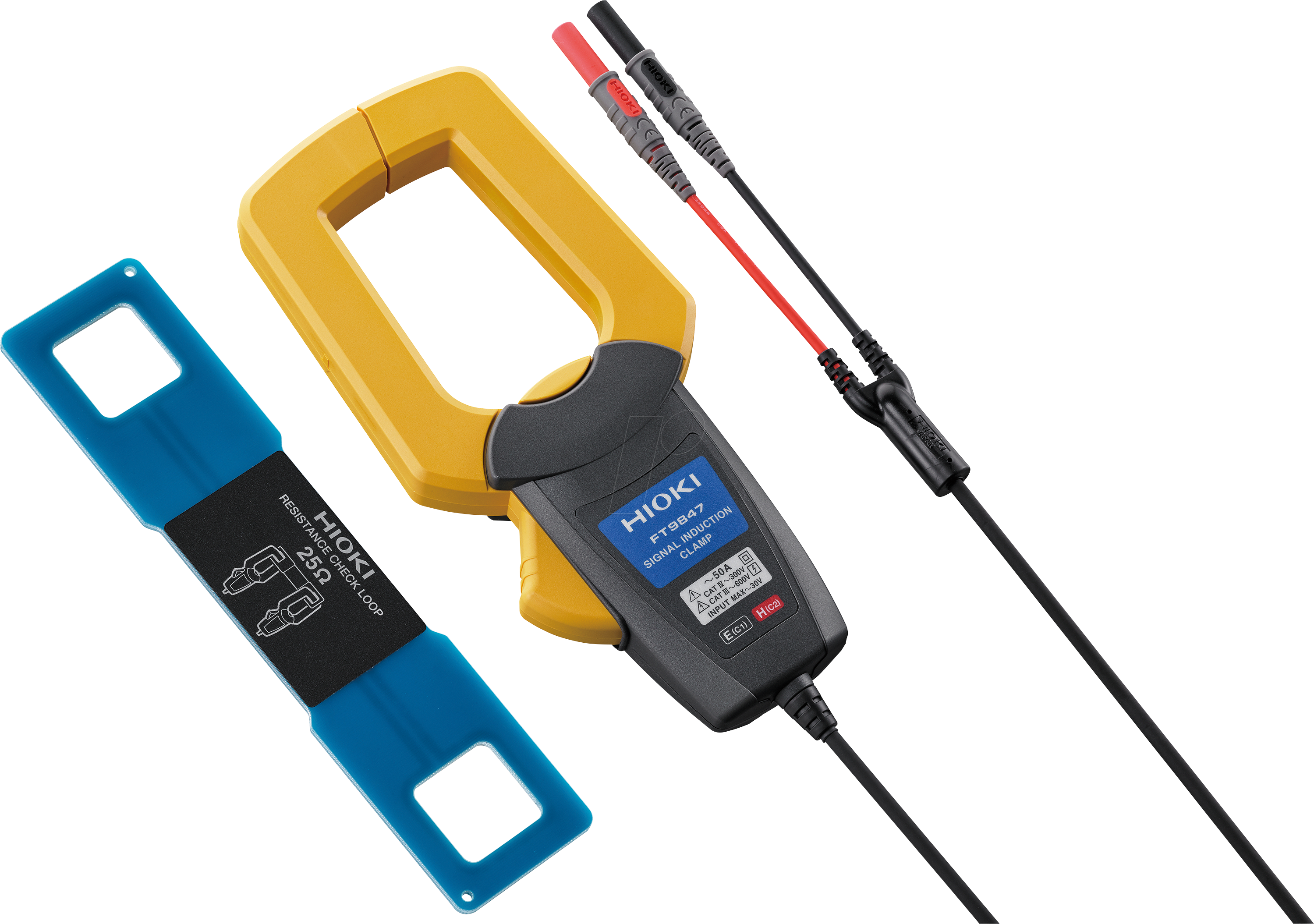

HIOKI FT9847 - Signalerfassungszange FT9847, für Erdungstester

Signalzange für den FT6041 ErdungstesterSignaleinspeisezange für den FT6041 Erdungstester zur Zwei-Zangen-Erdungsmessung in mehrfach geerdeten Systemen. Die FT9847 ist für Leiter bis 52 mm und Sammelschienen bis 78 mm × 20 mm ausgelegt, verfügt über ein 2 m Kabel und erfüllt CAT IV 300 V / CAT III 600 V.ProduktbeschreibungDie FT9847 ist die Signaleinspeisezange für die Zwei-Zangen-Erdungsmessung mit dem FT6041. Bei diesem spießlosen Verfahren koppelt sie das Messsignal in den Erdleiter ein, während die CT9848 Signalerfassungszange den resultierenden Strom erfasst. Zusammen ermöglichen beide Zangen die Erdungswiderstandsmessung in mehrfach geerdeten Systemen, ohne Hilfserder zu setzen.Leiter, Sammelschienen und AnschlussDie Einspeisezange ist für Leiter bis 52 mm Durchmesser sowie für Sammelschienen bis 78 mm × 20 mm geeignet. Der Anschluss an den FT6041 erfolgt über ein 2 m langes Kabel mit 4 mm Steckern. Die FT9847 ist für CAT IV 300 V und CAT III 600 V spezifiziert.Die Zange dient ausschließlich zur Einspeisung des Messsignals und ist nicht für Strommessungen geeignet.Ausrichtung der Zangen im MessaufbauFür die Messung werden FT9847 und CT9848 um denselben Erdleiter gelegt. Beide Zangen müssen gleich ausgerichtet und mit einem Mindestabstand von 150 mm positioniert werden. Damit erweitert die FT9847 den FT6041 gemeinsam mit der CT9848 um eine zangenbasierte Erdungsmessung in mehrfach geerdeten Systemen, für die sonst eine dedizierte Erdungsmesszange eingesetzt wird.Im FT6041-91 Erdungsmessgeräte-Set sind sowohl die FT9847 Signaleinspeisezange als auch die CT9848 Signalerfassungszange bereits enthalten.LieferumfangFT9847 SignaleinspeisezangeReferenzschleife
