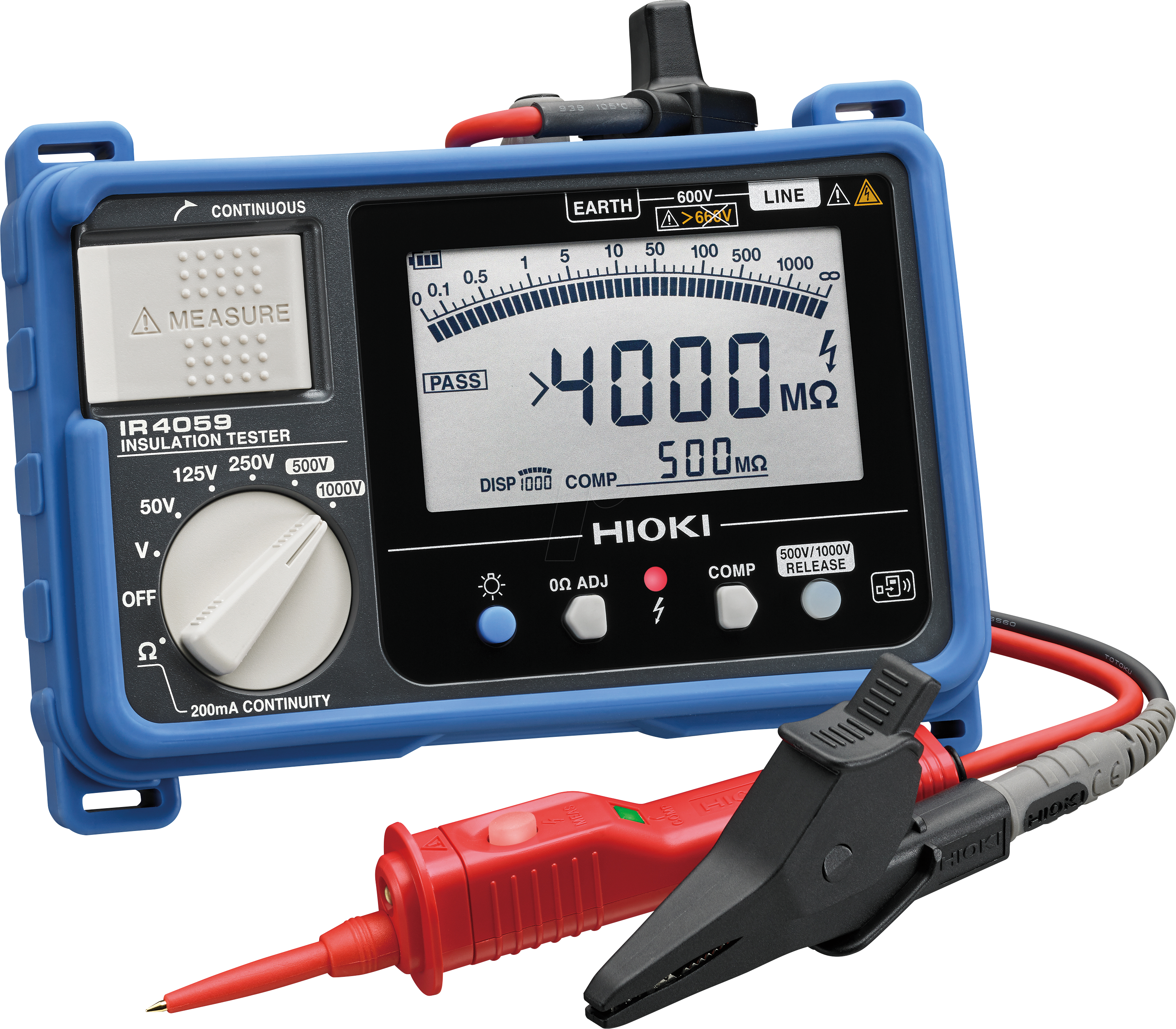

HIOKI IR4059 - Digitaler Isolationstester IR4059, bis 1000 V

Digitaler Isolationstester mit Bargraph und Fernauslösung für 50 V bis 1000 VDigitaler Isolationstester mit Bargraph, 5 Prüfspannungen von 50 V bis 1000 V und Isolationswiderstandsmessung bis 4000 MOhm. Der IR4059 bietet PASS/FAIL-Funktion, 200 mA Schutzleiterprüfung, eine Prüfleitung mit integriertem Auslösetaster und optionales Bluetooth mit Z3210.Hauptmerkmale5 Prüfspannungen von 50 V bis 1000 VIsolationswiderstand bis 4000 MOhmSicherheitskategorie CAT III 600 VDigitalanzeige mit BargraphPrüfleitung mit integriertem AuslösetasterTypische EinsatzbereichePrüfung und Wartung von NiederspannungsinstallationenFehlersuche bei Isolationsproblemen in Leitungen, Motoren und BetriebsmittelnMessungen an Maschinen, Schaltschränken und VerteilungenWiederkehrende Prüfungen von Anlagen und BetriebsmittelnModellvergleich der Isolationstester-Serie IR405xIR4053: PVOhm-Funktion, integriertes HardcaseIR4056: integriertes HardcaseIR4057-50: Bargraph-Anzeige, Bluetooth optional mit Z3210, integriertes HardcaseIR4057-90: Bargraph-Anzeige, Bluetooth mit enthaltenem Z3210, integriertes HardcaseIR4059: Bluetooth optional mit Z3210, kompakte Bauform mit Silikon-Protector, L9788-10 mit AuslösetasterProduktbeschreibungDer IR4059 ist ein digitaler, batteriebetriebener Isolationstester für Installations- und Wartungsarbeiten. Mit 5 Prüfspannungen von 50 V bis 1000 V und Isolationswiderstandsmessung bis 4000 MOhm eignet er sich für Prüfungen an elektrischen Installationen, Motoren, Maschinen und Steuerungen. Er erfüllt EN 61557 für Isolationsmessungen und Schutzleiterprüfungen in Niederspannungsanlagen.Bargraph-Anzeige und PASS/FAIL-BewertungDie digitale Bargraph-Anzeige zeigt Änderungen des Isolationswiderstands während der Messung direkt auf der Skala. Der integrierte Comparator bewertet den Messwert innerhalb von etwa 0,3 Sekunden als PASS oder FAIL; bei FAIL wechselt die Display-Hintergrundbeleuchtung auf Rot. Grenzwerte lassen sich je Prüfspannung speichern. Bei deaktivierter Comparator-Funktion zeigt das Gerät während der Messung zusätzlich den Widerstandswert nach 60 Sekunden an.Schutzleiterprüfung und SpannungsprüfungDie Schutzleiterprüfung erfolgt mit 200 mA Prüfstrom gemäß EN 61557-4. Damit wird die Schutzleiterverbindung ausreichend belastet, um erhöhte Übergangswiderstände, lose Verbindungen oder oxidierte Kontaktstellen zu erkennen. Das ermöglicht eine belastbarere Beurteilung als eine einfache Durchgangsprüfung mit geringem Prüfstrom eines Standard-Digitalmultimeters.Zusätzlich zur Isolations- und Niederohmmessung misst das Gerät AC- und DC-Spannung bis 600 V. So kann vor einer Isolationsmessung geprüft werden, ob das Prüfobjekt spannungsfrei ist. Die Prüfspannungen 500 V und 1000 V müssen vor der ersten Messung manuell freigegeben werden, um ein unbeabsichtigtes Aktivieren höherer Prüfspannungen zu verhindern.Kompakte Bauform für den FeldeinsatzDer Isolationstester IR4059 erfüllt CAT III 600 V und wurde für eine Fallhöhe von 1 m auf Beton geprüft. Der spezifizierte Betriebstemperaturbereich reicht von -25 °C bis 65 °C. Das kontraststarke Display mit Hintergrundbeleuchtung unterstützt Arbeiten in Verteilungen und schlecht beleuchteten Technikräumen.Zum Lieferumfang gehört der austauschbare Z5042 Geräteschutz aus Silikon. Er bietet zusätzlichen mechanischen Schutz beim Transport und im täglichen Einsatz, ohne die kompakte Bauform deutlich zu vergrößern.Messleitung mit Auslösetaster und optionale Bluetooth-DokumentationDie mitgelieferte L9788-10 Messleitung verfügt über einen integrierten Auslösetaster und LED-Beleuchtung. Dadurch kann die Messung direkt an der Prüfspitze gestartet werden, was besonders hilfreich ist, wenn beide Hände zum sicheren Positionieren der Messleitungen benötigt werden.Mit dem optionalen Z3210 Adapter können Messwerte per Bluetooth an die kostenlose GENNECT Cross App auf iOS- oder Android-Geräten übertragen werden.Entwicklung und Fertigung in JapanWie alle HIOKI-Isolationstester wird auch der IR4059 in Japan in den eigenen Produktionsstätten von HIOKI in der Präfektur Nagano entwickelt und gefertigt.LieferumfangIR4059 Digitaler IsolationstesterL9788-10 Messleitung mit AuslösetasterL4930 Messleitungen 4 mmL4935 Krokodilklemmen-SetL4938 Messspitzen-SetZ5042 GeräteschutzTrageriemenBedienungsanleitungSicherheitshinweise4 × LR6 (AA) Alkaline-Batterien
