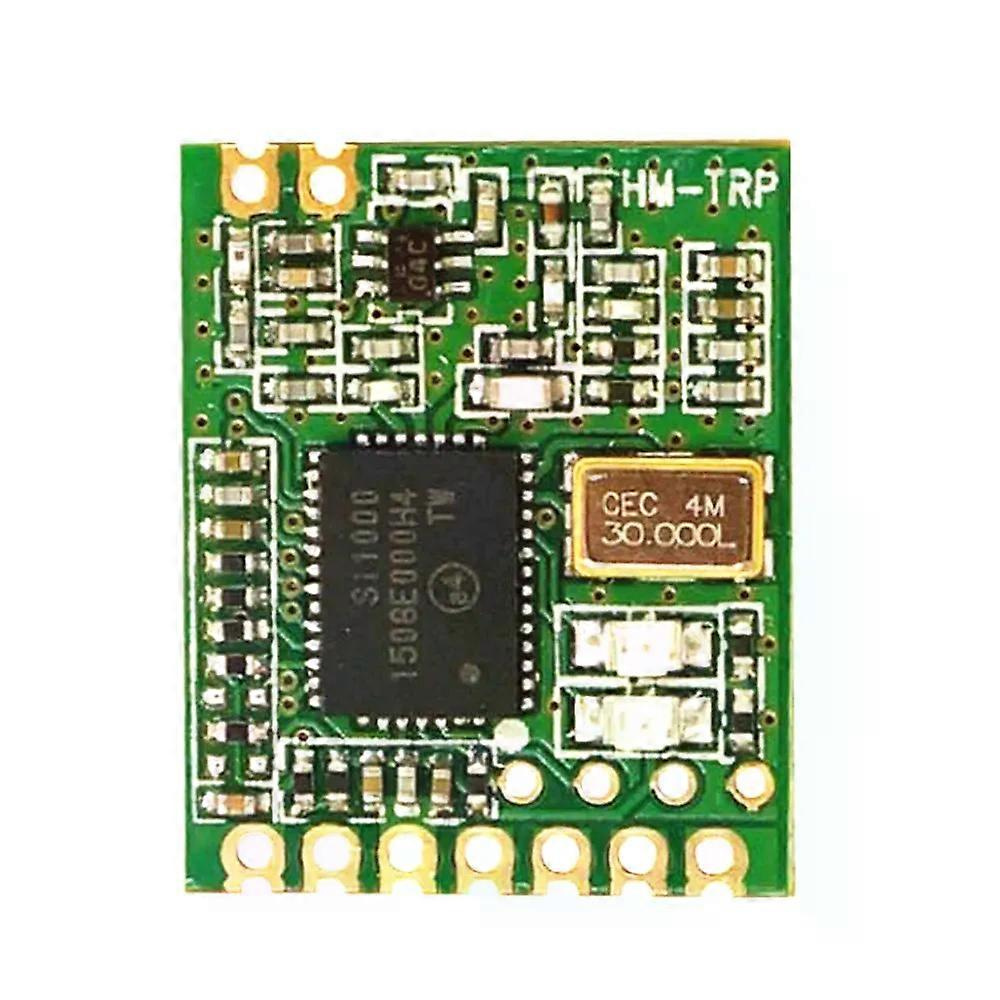

Hm-trp Hm-trpw Kostengünstiges, Leistungsstarkes Und Zuverlässiges 100-mw-funkdaten-transceiver-modul Mit 3dr-software

HM-TRP HM-TRPW Kostengünstiges, leistungsstarkes und zuverlässiges 100-mW-Funkdaten-Transceiver-Modul mit 3DR-Software 1. Beschreibung des HF-Datenlink-Transceiver-Moduls: Die HM-TRP-Serie ist ein kostengünstiges, leistungsstarkes, transparentes FSK-HF-Datenlink-Transceiver-Modul, das im Frequenzbereich von 434/470/869/915 MHz arbeitet. Es zeichnet sich durch geringe Größe, hohe Ausgangsleistung, hohe Empfindlichkeit, große Übertragungsreichweite und hohe Datenübertragungsrate aus. Die automatische Konfiguration für Kommunikationsänderungen sowie die Steuerung von Datenempfang und -übertragung ist integriert. Dank der UART-Schnittstelle ist die drahtlose Datenübertragung durch die Bereitstellung von UART-Daten einfach möglich. Benutzer können die UART-Baudrate, Frequenz, Ausgangsleistung, Datenrate, Frequenzabweichung, Empfangsbandbreite usw. flexibel einstellen. Es ist die ideale Wahl für die Entwicklung von Produkten zur drahtlosen Datenübertragung, die in diesem Bereich weit verbreitet eingesetzt werden können. 2. Merkmale des HF-Datenlink-Transceiver-Moduls: ● Kostengünstig, hohe Leistung, hohe Zuverlässigkeit ● FSK-Modulation, bidirektionale Halbduplex-Kommunikation, hohe Störfestigkeit ● 434/470/869/915 MHz ISM-Band, weltweit lizenzfrei. ● Maximale Ausgangsleistung 100 mW (20 dBm), Ausgangsleistung einstellbar zwischen 1 und 20 dBm ● Empfindlichkeit -117 dBm ● Versorgungsstrom für Sender: 100 mA bei 20 dBm, 40 mA bei 14 dBm ● Versorgungsstrom für Empfänger: 25 mA ● Energiesparmodus 1 µA ● Standard-TTL-UART-Schnittstelle, erweiterbar auf RS232 oder andere Schnittstellen ● Betriebsfrequenz konfigurierbar, geeignet für mehrere Module, die mit unterschiedlichen Frequenzen arbeiten, ohne sich gegenseitig zu stören. ● Optionale Frequenzabweichung und Empfangs-ISM-Bandbreite, softwareseitig modulierbar. ● Einfache Bedienung, automatischer Wechsel zwischen Kommunikation und Transceiver ● Kommunikationsgeschwindigkeit 1,2 kbit/s – 115,2 kbit/s, softwareseitig modulierbar ● AfFOR- und ENABLE-Steuersignal, benutzerdefinierter Arbeitszyklus ● RSSI-Funktion ● Mit LED-Anzeige ● Große Übertragungsreichweite, über 1 km im Freien ● Kompakte Abmessungen (16 x 20 x 2 mm), 9-Pin-DIP- und 9-Pin-SMD-Gehäuse, einfache Montage. ● Abstimmungsfrei ● Entspricht den FCC- und ETSI-Standards 3. Anwendung des HF-Datenverbindungs-Transceiver-Moduls: ● Fernsteuerungs- und Fernmesssysteme ● Drahtlose Zähler ● Zutrittskontrolle ● Identifikationssysteme ● Datenerfassung ● IT-Haushaltsgeräte ● Intelligente Haushaltsgeräte ● Babyüberwachungssysteme Entspricht den FCC- und ETSI-Standards.
