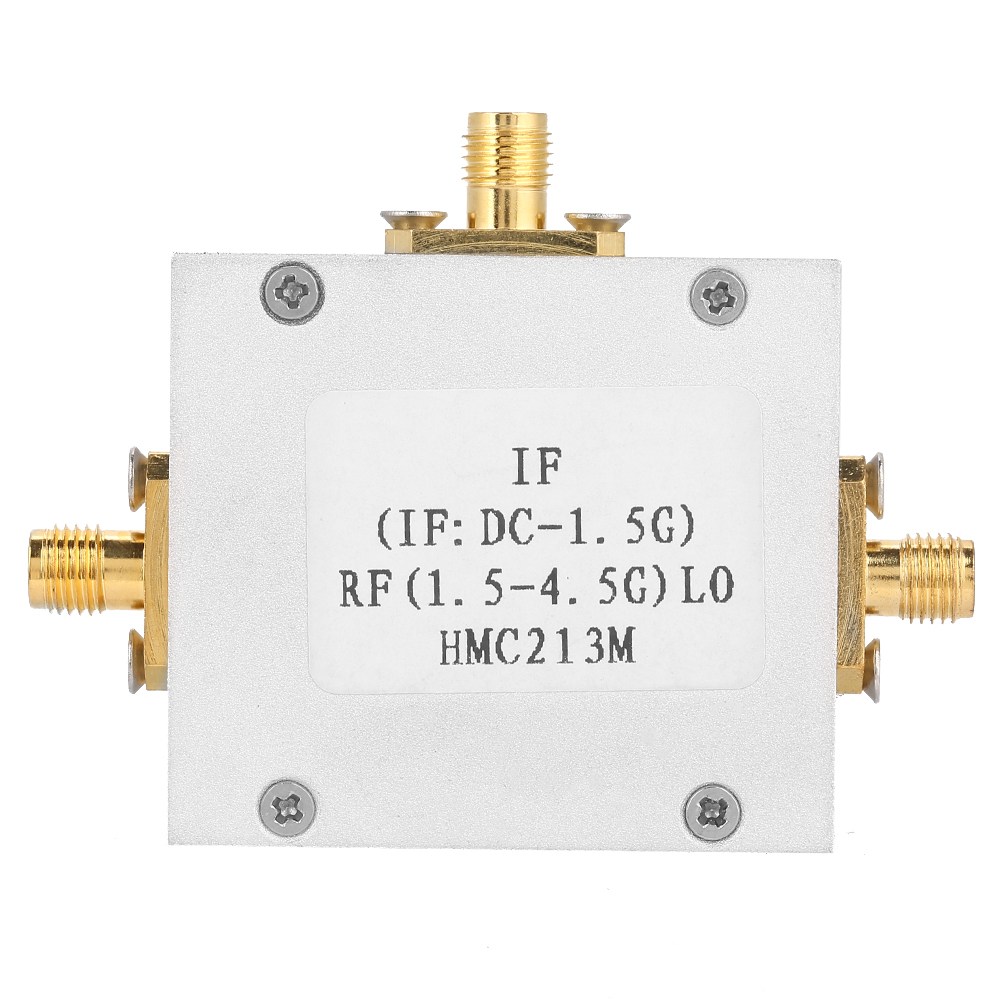

Hmc213 Passives Dual-balanced-mischerdioden-frequenzwandlungsmodul

1. Passiver, doppelt symmetrischer Mischer im 8-poligen SMD-Kunststoffgehäuse (MSOP). 2. Der passive Mischer verwendet GaAs-Schottky-Dioden und neuartige planare Transformator-On-Chip-Balun-Strukturen. 3. Er kann als Aufwärts- und Abwärtsmischer, Zweiphasenmodulator, Demodulator oder Phasenkomparator eingesetzt werden. 4. Der Mischer zeichnet sich durch hohe Isolation aus. 5. Der passive Mischer ist kompakt und leicht dank Mini-Komponentendesign. Der Mischer zeichnet sich durch hohe Isolation aus. Die passiven Mischer sind kompakt und leicht und verwenden Mini-Komponenten. Der passive Mischer weist eine geringe Umwandlungsdämpfung von 8,5 dB auf. Spezifikationen: Gehäusematerial: CNC-gefräste Aluminiumlegierung; Modell: HMC213-Modul; Umwandlungsdämpfung: 8,5 dB; LO-HF-Isolation: 40 dB; LO-ZF-Isolation: 35 dB; Frequenzbereich (HF und LO): 1,5–4,5 GHz; Frequenzbereich (ZF): DC–1,5 GHz; 1-dB-Verstärkungskompression (Eingang): 8 dBm; IP3 (Eingang): 18 dBm; Gewicht: ca. 46 g. Lieferumfang: 1 x passiver Mischer
