Hochfrequenz-funkmodul 0,1-500 Mhz, Einfaches Netzteil Mit Einem Chip, Einkanaliges Hf-zubehör, 500 Mhz Funkfrequenz, Sender-empfänger-kit, Geringer Stromverbrauch, Kompatibel Mit Selbstbauprojekten.

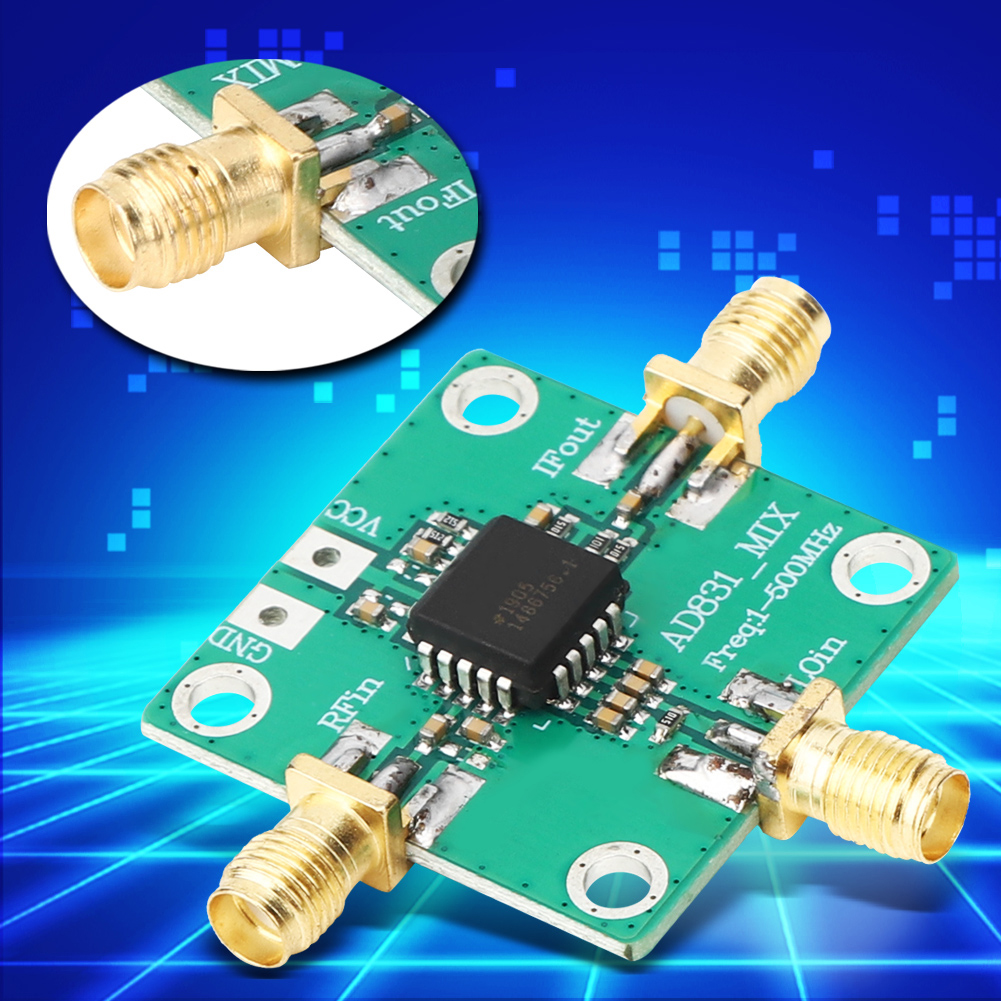

Willkommen in unserem Shop! Wir präsentieren das AD831 HF-Modul, einen verzerrungsarmen, monolithischen Mischer mit großem Dynamikbereich für die HF-ZF-Abwärtsmischung in Hochfrequenz- und UHF-Empfängern. Er eignet sich auch ideal als zweiter Mischer in digitalen Mobilfunk-Basisstationen, für die DC-Basisband-Umsetzung, Quadraturmodulation und -demodulation sowie für die Dopplerverschiebungserkennung in der Ultraschallbildgebung. Dieses Bauteil bietet einen Intercept-Punkt dritter Ordnung von +24 dBm und ermöglicht so eine lokale Oszillatorleistungsaufnahme von -10 dBm, ohne dass ein Hochleistungsoszillator erforderlich ist. Dadurch entfallen die damit verbundenen Probleme der Abschirmung und Isolation, was die Systemleistung verbessert und die Kosten im Vergleich zu passiven Mischern senkt. Der Mischer wird mit einer einzigen Stromversorgung betrieben. Die HF-, ZF- und Lokaloszillatoreingänge sind zur einfacheren Bedienung mit DC-Isolationskondensatoren ausgestattet. Die Betriebsfrequenz der HF- und Lokaloszillatoreingänge kann bis zu 500 MHz erreichen. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang. Mit einer Ausgangsbandbreite von 250 MHz lässt sich die Verstärkung durch einen einzelnen Widerstand zwischen Ausgang und Rückkopplung einstellen. Dieser Verstärker weist eine geringe DC-Offsetspannung auf und eignet sich daher für Anwendungen mit direkter Kopplung wie DC-Basisband-Frequenzumwandlung und Quadraturamplituden-Demodulation. Mit einem Ausgangsverstärker und guter Quellimpedanz beträgt das SSB-Rauschmaß des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern weist der AD831 keine Einfügungsdämpfung auf und benötigt weder einen externen Duplexer noch einen passiven Abschlusswiderstand. Technische Daten: - Produkttyp: HF-Modul - Modell: AD831 - HF-Eingang: 0,1–500 MHz - HF-Eingang: +10 dBm (1-dB-Kompressionspunkt) - Lokaloszillator-Eingang: 0,1–500 MHz - Lokaloszillator-Eingang: -10 dBm - ZF-Ausgang: 0,1–200 MHz - Versorgungsspannung: 9–11 V DC, unsymmetrische Versorgung Lieferumfang: 1 x AD831 HF-Modul Profitieren Sie von zuverlässiger Leistung und einfacher Integration Dank dieses hochwertigen Moduls, perfekt für Ihre Frequenzumsetzungs- und Signalverarbeitungsanwendungen.
