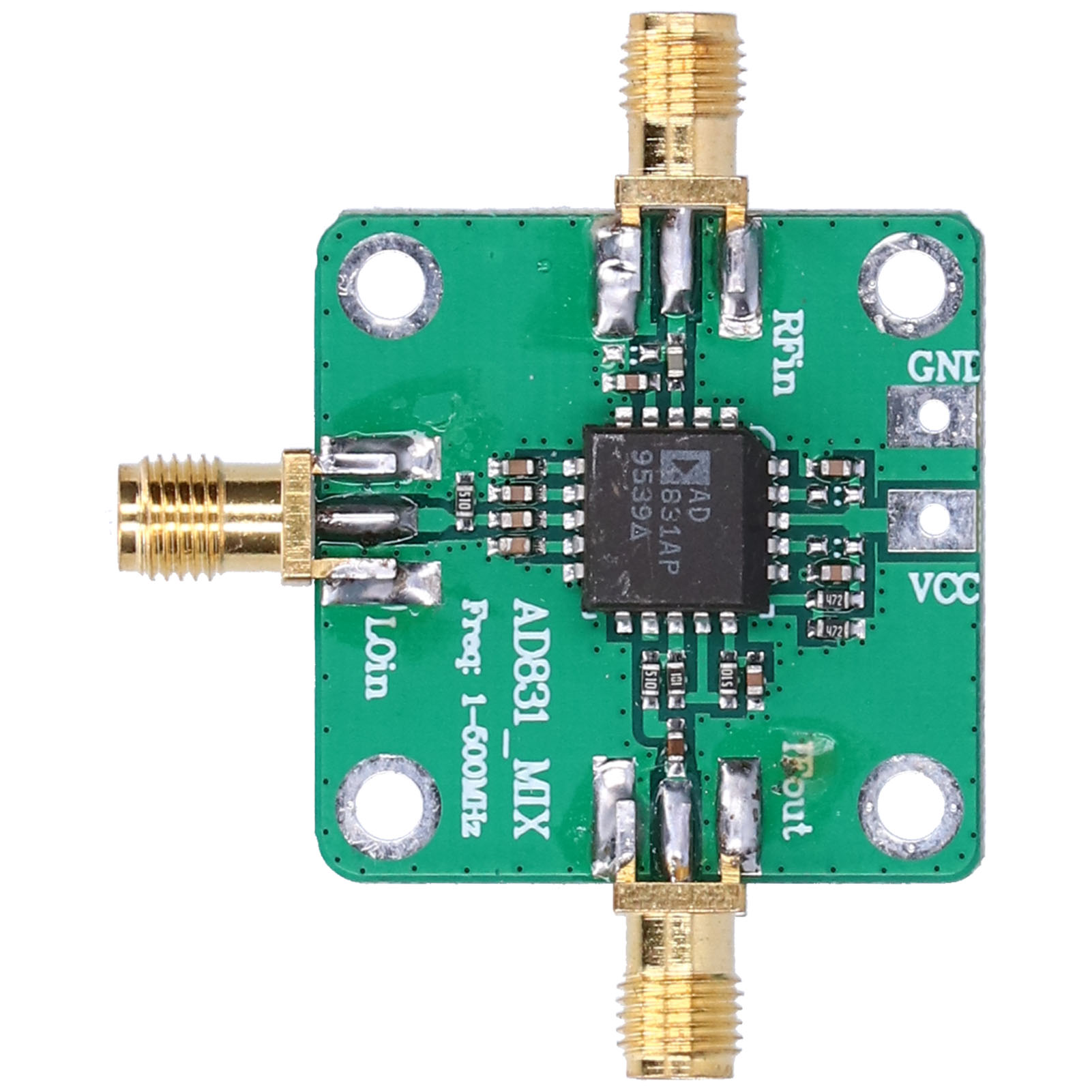

Hochfrequenz-hf-mischermodul Mit Großer Bandbreite, Ein-chip-funkwandler 1-500 Mhz Ad831

1. SSB-Rauschzahl von 10,3 dB bei 70 MHz: Mit dem Ausgangsverstärker und der optimalen Quellimpedanz dieses Mischermoduls beträgt die SSB-Rauschzahl 10,3 dB bei 70 MHz. 1. Keine Einfügungsdämpfung, kein externer Duplexer und keine passive Terminierung. 2. Geringe Verzerrung und großer Dynamikbereich: Der AD831 ist ein Ein-Chip-Mischer mit geringer Verzerrung und großem Dynamikbereich und daher sehr praktisch. 3. Breites Anwendungsspektrum: Geeignet für Anwendungen wie die HF-ZF-Wandlung in HF- und VHF-Empfängern, als zweiter Mischer in DMR-Basisstationen, DC-Basisbandwandlung, Quadraturmodulation und -demodulation sowie Doppler-Effekt-Detektion in der Ultraschallbildgebung. 4. Geringer LO-Leistungsverbrauch von -10 dBm: Bietet einen Intercept-Punkt dritter Ordnung von +24 dBm und erreicht so einen LO-Leistungsverbrauch von -10 dBm ohne Hochleistungs-LO-Treiber, Abschirmung oder Isolationsprobleme. Dies verbessert die Systemleistung und senkt die Kosten. 5. Einzelne Stromversorgung: Das Mischermodul ist für den Betrieb mit einer einzigen Stromversorgung ausgelegt. Die HF-, ZF- und LO-Eingänge verfügen über DC-Isolationskondensatoren für einen vereinfachten Betrieb. 6. 250 MHz Ausgangsbandbreite: Die Betriebsfrequenzen der HF- und LO-Eingänge erreichen 250 MHz bzw. 500 MHz. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang mit einer Bandbreite von 250 MHz. Ein einfacher Widerstand zwischen den Pins OUT und FB ermöglicht die Verstärkungseinstellung. 7. DC-Kopplungsanwendungen: Dank seiner geringen DC-Offset-Eigenschaften eignet sich dieses Modul für DC-Kopplungsanwendungen wie DC-Basisband-Frequenzumsetzung und Quadraturamplituden-Demodulation. Spezifikationen: Produkttyp: Mischermodul; Modell: AD831; Material: Leiterplatte; HF-Eingang: 1–500 MHz; HF-Eingang: +10 dBm (1-dB-Kompressionspunkt); Lokaloszillator-Eingang: 1–500 MHz; Lokaloszillator-Eingang: -10 dBm; ZF-Ausgang: 0,1–200 MHz Versorgungsspannung: 9–11 V (unsymmetrische Versorgung). Lieferumfang: 1 x Mischermodul. Hinweis: Überlastung vermeiden.
