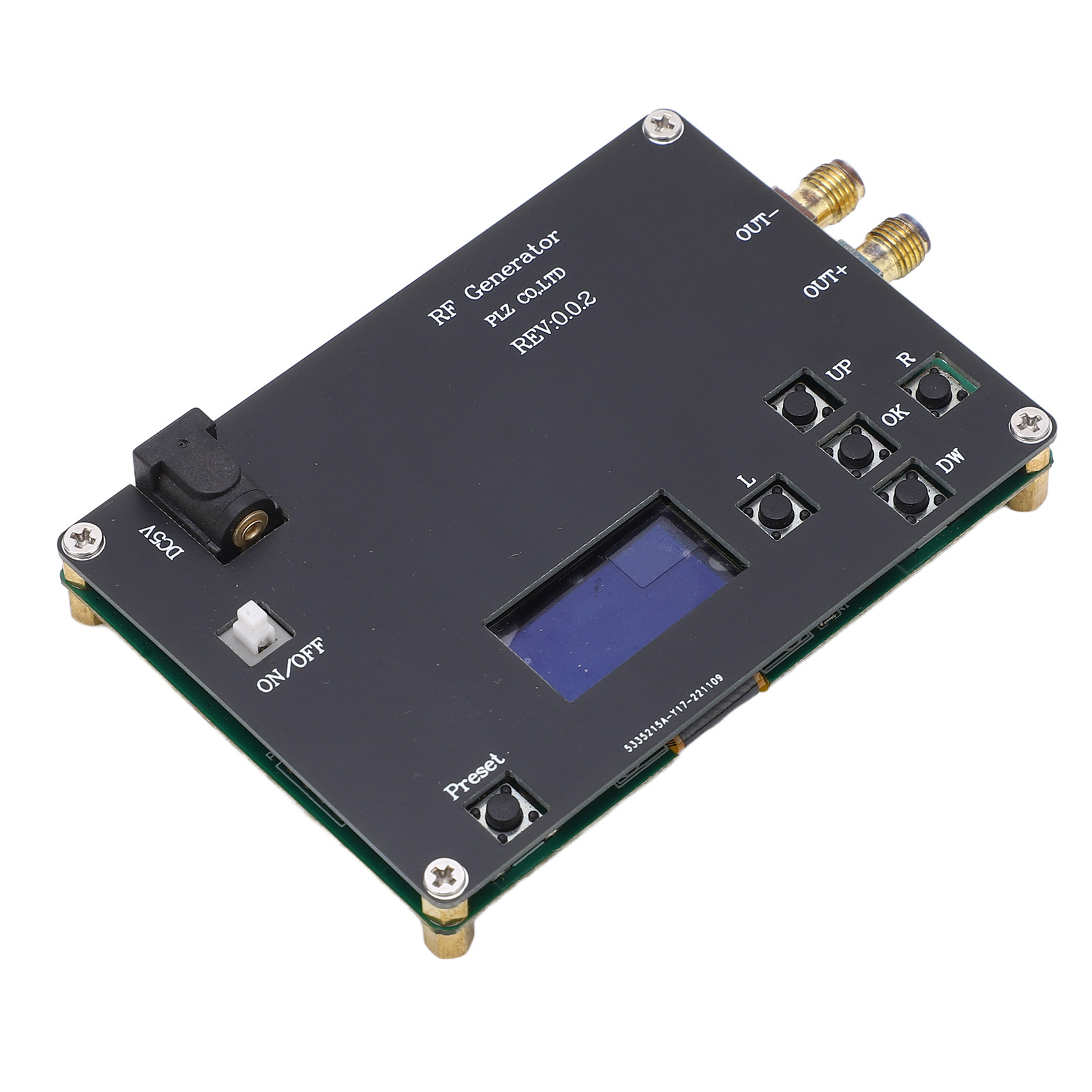

Hochfrequenz-signalgenerator 23,5 Mhz-6 Ghz, 5 V Breitband-quellenkit, Modul Mit Oled-display, Komplettes Set Für Elektronische Tests.

Willkommen in unserem Shop! Dieses Breitband-Signalgenerator-Modul-Kit ist ein hochpräzises Werkzeug, das für anspruchsvolle HF-Anwendungen entwickelt wurde. Es verfügt über eine Phasenregelschleife (PLL) mit OLED-Display, einen USB-Kommunikationsanschluss für einen Host-Computer und integrierte Steuertasten für eine intuitive Bedienung. **Detaillierte Spezifikationen:** **Artikeltyp:** Breitband-Frequenzquellengenerator-Modul-Kit **Modultyp:** Breitband-Frequenzquelle **Versorgungsspannung:** DC 5 V **Maximaler Strom:** 220 mA **Kommunikationsprotokoll:** SPI **Mitgelieferte Routinen:** STM32F103C8T6 (Punktfrequenz, Frequenzdurchlauf) **Routinenplattform:** STM32F103X M3 **Referenzfrequenz:** 26 MHz TCXO (externer Takt möglich) **Referenzsignalamplitude:** 700 mVpp (Minimum) **Frequenzstabilität:** 0,5 ppm **Phasenrauschen:** Heterodyn-Phasenrauschen **Frequenzausgangsbereich:** 23,5 MHz bis 6 GHz **Frequenzregelung:** 0,1 MHz **Scan-Schrittzeit:** 1 ms (Minimum) - **Ausgangsleistung:** 5 dBm (maximal, frequenzabhängig) - **Ausgangsschnittstelle:** SMA (24 Stunden salzsprühbeständig) - **Ausgangssignal:** Sinus- oder Rechteckwelle - **Ausgangskanäle:** 2 Kanäle differenziell - **Ausgangsimpedanz:** 50 Ohm (angepasst) - **Signalcharakteristik:** 23,5 MHz bis 3 GHz Rechteckwelle (Grundfrequenz), 3 GHz bis 6 GHz Sinuswelle (Grundfrequenz) - **Betriebstemperatur:** 0 bis 75 °C (normale Temperatur) - **Merkmale:** PLL-Modul mit OLED-Display, USB-Anschluss für Computerverbindung, integrierte Tastatursteuerung, Weitbereichsnetzteil, optimierte Mensch-Maschine-Schnittstelle. Es ermöglicht eine Frequenzausgabe von 23,5 MHz bis 6 GHz mit Frequenzpunkt-, Frequenzdurchlauf- und Frequenzsprungfunktionen. **Anwendungen:** HF-Signalgenerator, Anregungsquelle für Sensoren, Dämpfungsmessung in Leitungen, Taktgenerator. **Modulbeschreibung:** In Verbindung mit einem externen Schleifenfilter und einer externen Referenzfrequenz realisiert es einen phasenstarren (N-Integer) Frequenzsynthesizer. Es integriert einen spannungsgesteuerten Oszillator (VCO) mit einem Grundausgangsbereich von 3000 MHz bis 6000 MHz. Ein Frequenzteiler (1, 2, 4, 8, 16, 32, 64) ermöglicht die Erzeugung von HF-Frequenzen bis zu 23,5 MHz. Für Anwendungen, die eine galvanische Trennung erfordern, kann der HF-Ausgang über Pins oder Software stummgeschaltet werden. Zusätzliche HF-Ausgänge sind ebenfalls verfügbar und können deaktiviert werden. **Lieferumfang:** 1 x Breitband-Frequenzquellengeneratormodul (wie beschrieben)
