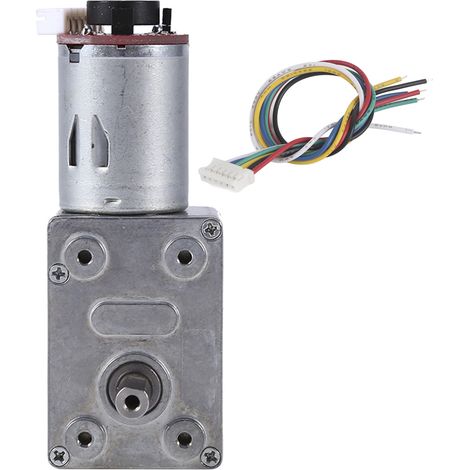

Hochleistungsfähiger 12-v-gleichstrom-getriebemotor Mit Encoder Und Selbsthemmung (100 U/min)

Willkommen in unserem Shop! Wir präsentieren Ihnen unseren zweiphasigen Getriebemotor mit Encoder – ein Präzisionsinstrument für optimale Leistung. Dieser Motor zeichnet sich durch die Verwendung hochwertiger Kohle-Metall-Bürsten aus, die außergewöhnliche Langlebigkeit, geräuscharmen Betrieb und hohes Drehmoment garantieren. Er arbeitet stabil und zuverlässig und ermöglicht sowohl Dreh- als auch Reversierbewegungen für hochpräzise Arbeiten. Die Bauweise dieses Motors eignet sich besonders für beengte Platzverhältnisse. Die Getriebeausgangswelle ist senkrecht zur Motorwelle angeordnet, wodurch der Motor im Vergleich zu Standard-Getriebemotoren ein kürzeres Gehäuse aufweist. Diese Konfiguration macht ihn äußerst anpassungsfähig an viele Situationen mit spezifischen Anforderungen an die Einbaugröße. **Detaillierte Spezifikationen:** - **Nennspannung:** 12 V - **Leerlaufdrehzahl (verfügbare Optionen):** 10, 20, 30, 40 oder 100 U/min. - **Gewicht:** ca. 165 Gramm. **Leistungstabelle nach Drehzahl:** | Drehzahl (U/min) | Nenndrehmoment (kg·cm) | Maximaldrehmoment (kg·cm) | Untersetzungsverhältnis | | :--- | :--- | :--- | :--- | | 10 | 22,5 | 25 | 600 | | 20 | 12 | 25 | 340 | | 30 | 7,4 | 25 | 200 | | 40 | 5,6 | 24 | 150 | | 100 | 1,5 | 6,4 | 40 | **Allgemeine elektrische Daten:** - **Leerlaufstrom:** ≤ 60 mA - **Nennstrom:** ≤ 0,6 A - **Blockierstrom:** 1,3 A **Verdrahtung:** Für den korrekten Betrieb und die Steuerung beachten Sie bitte dieses Anschlussdiagramm: - **Rot:** Motorstrom + (Umpolung steuert Drehung und Richtungswechsel) - **Schwarz:** Encoderstrom - (3,3-5 V) - Polarität muss beachtet werden - **Gelb:** Signalrückleitung - **Grün:** Signalrückleitung - **Blau:** Encoderstrom + (3,3-5 V) - Polarität muss unbedingt beachtet werden - **Weiß:** Motorstromversorgung - (Umpolung Die Polarität steuert die Drehung und die Richtungsumkehr.) **Lieferumfang:** Sie erhalten: - 1 x Getriebemotor mit Encoder - 1 x Satz Anschlusskabel
