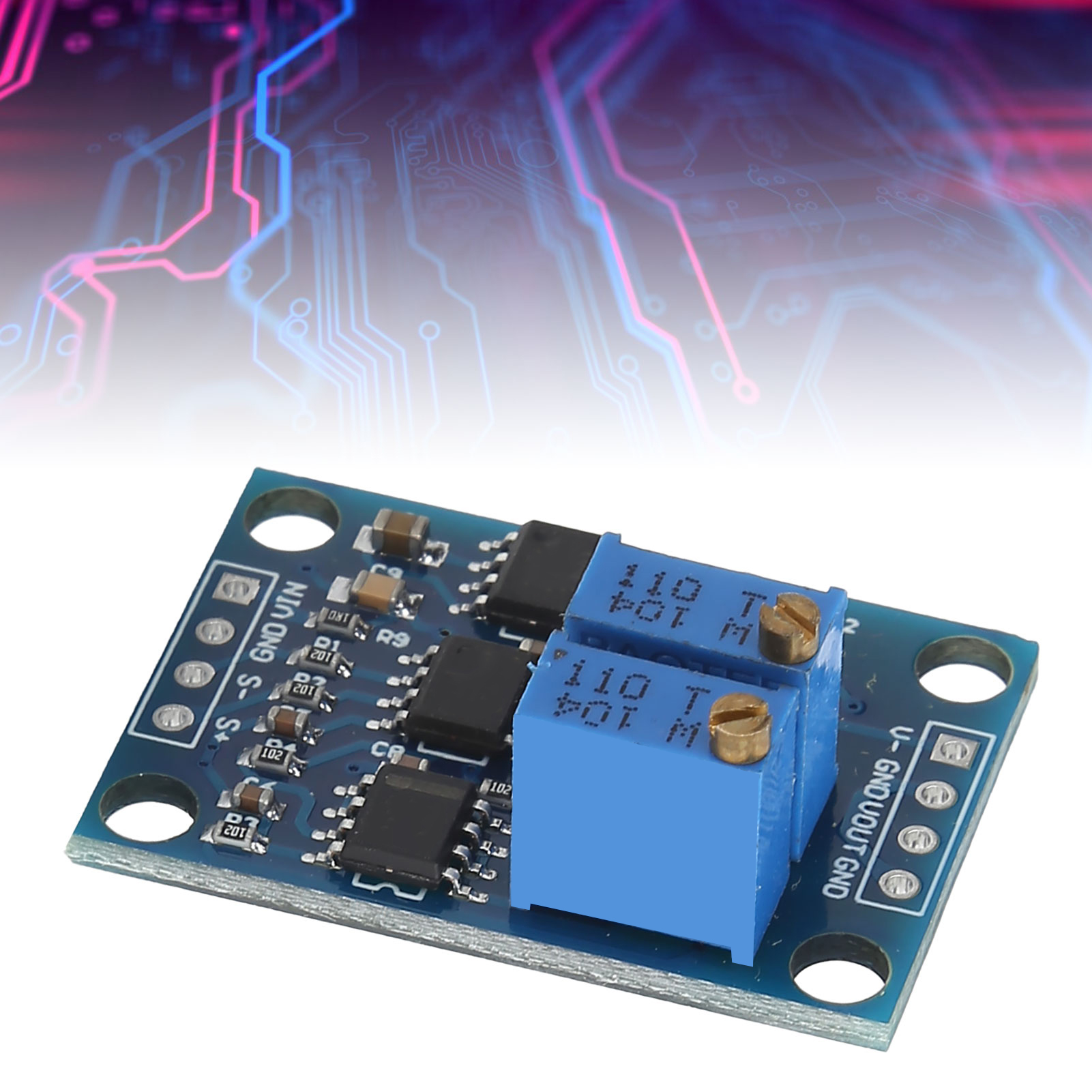

Hochpräziser Mikrovolt-/millivolt-spannungsverstärker Ad620, Kleinsignal-instrumentenverstärker, Sender

Willkommen in unserem Shop! Entdecken Sie unser Spannungsverstärkermodul AD620, das für höchste Präzision und ein breites Anwendungsspektrum entwickelt wurde. **Detaillierte technische Daten:** - **Erweiterter Eingangsspannungsbereich:** Mit dem AD620-Verstärker verstärkt dieses Modul Signale im Mikrovolt- und Millivoltbereich. Es bietet im Vergleich zum klassischen LM358 eine überlegene Verstärkungsgenauigkeit und verbesserte Linearität mit einer maximalen Ausgangsspannung von ±9 V. Verstärkungseinstellung: Ein Potentiometer ermöglicht die Einstellung des Verstärkungsfaktors bis zum 1000-Fachen und vereinfacht so die Steuerung. Nullpunktjustierung: Ein Nullpunkt-Offset-Potentiometer verbessert die Genauigkeit und eliminiert die Nullpunktdrift, wodurch höchste Anforderungen erfüllt werden. Integrierte negative Versorgungsspannung: Das Modul ist mit einem integrierten Schaltkreis 7660A ausgestattet, der eine negative Spannung (-Vin) erzeugt und so die Versorgung zusätzlicher bipolarer Lasten ermöglicht. Kompakte Bauform: Abmessungen von 32 x 22 mm, mit vier gleichmäßig an den Kanten verteilten 3-mm-Befestigungslöchern. Die Anschlüsse sind auf jeder Seite 2,54 mm voneinander entfernt. **Technische Daten:** - Typ: Spannungsverstärkermodul - Material: Harz - Modell: AD620 - Eingangsspannung: DC 3-11 V - Verstärkungsfaktor: Einstellbar von 1,5- bis 1000-fach, mit Nullpunktjustierung - Gleichtaktunterdrückung: 100 dB - Eingangsvorstrom: 1,0 nA (maximal) - Negative Ausgangsspannung: Größer als -Vin (der Innenwiderstand der 7660A-Schaltung kann zu einer leicht abweichenden Spannung mit einem größeren Spannungsabfall unter hoher Last führen) - Größe: Ca. 32 x 22 mm / 1,3 x 0,9 Zoll - Positionierungslöcher: Ca. 3 mm / 0,12 Zoll - Standardabstand: Ca. 2,54 mm / 0,1 Zoll **Lieferumfang:** - 1 x AD620 Spannungsverstärkermodul - 2 x Stiftverbinder
