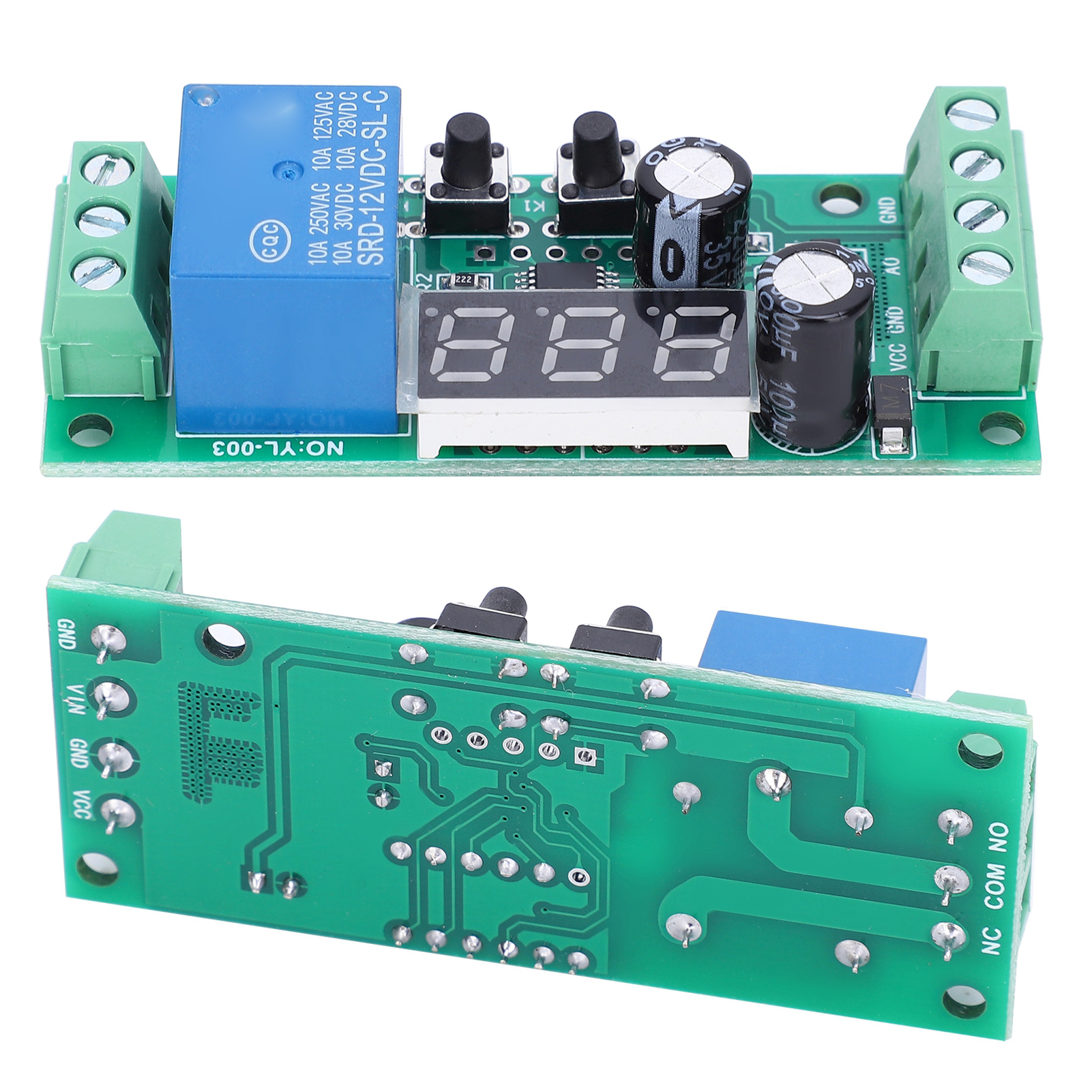

Hochpräzises 12-v-gleichspannungsrelaismodul Mit Digitalanzeige, Elektronischer Spannungsdetektor Für Die Automatische Steuerung, Industriekomponente

Willkommen in unserem Shop! Dieses Gleichspannungs-Erkennungsmodul bietet eine kompakte und effiziente Lösung, die sich leicht transportieren und lagern lässt. Sein breiter Spannungsmessbereich ermöglicht einen praktischen und vielseitigen Einsatz in verschiedenen Umgebungen. Dank eines 12-Bit-AD-Mikrocontrollers garantiert dieses Modul hohe Messgenauigkeit und ausgezeichnete Störfestigkeit für zuverlässige Ergebnisse. Hergestellt aus professionellen Leiterplattenmaterialien, bietet es bemerkenswerte Leistungsstabilität und eine lange Lebensdauer. Technische Daten: - Betriebsspannung: DC 12 V - Messbereich: DC 0–55 V - Relaislebensdauer: 100.000 Schaltzyklen - Messgenauigkeit: 12-Bit-AD-Chip - Material: Leiterplatte Schnittstellenbeschreibung: - Eingang: - VCC: Positive Versorgungsspannung - GND: Negative Versorgungsspannung - AO: Positiver Anschluss der Messspannung - GND: Negativer Anschluss der Messspannung - Ausgang: - NC: Schließer - COM: Gemeinsamer Anschluss - NO: Öffner Tastenbeschreibung: - K1: Kurz drücken zum Einstellen, 2 Sekunden lang drücken zum Ein-/Ausschalten der Anzeige - K2: Kurz drücken, um die ausgewählte Position um 1 zu erhöhen, 0,5 Sekunden lang drücken, um den Anzeigemodus zu ändern (+1) Produktfunktionen (wenn die gemessene Spannung angezeigt wird, K2 0,5 Sekunden lang drücken, um den Modus um 1 zu ändern): - P-1: Lastüberwachung – wenn der Messwert kleiner als VL ist, schließt das Relais; wenn er größer als VH ist, öffnet das Relais - P-2: Entladeüberwachung – wenn der Messwert größer als VH ist, schließt das Relais; wenn er kleiner als VL ist, öffnet das Relais - P-3: Bereichsüberschreitungserkennung – wenn die Spannung zwischen VL und VH liegt, öffnet das Relais; Andernfalls ist es geschlossen. - P-4: Anziehung im Bereich – wenn die gemessene Spannung zwischen VL und VH liegt, schließt das Relais; andernfalls ist es offen. - P-5: Zu hohe Anziehung – wenn der Messwert größer als VL ist, schließt das Relais; wenn er kleiner als VL ist, öffnet das Relais. - P-6: Zu hohe Trennung – wenn der Messwert größer als VL ist, öffnet das Relais; wenn er kleiner als VL ist, schließt das Relais. Einstellparameter (anfangs zeigt das Modul den gemessenen Spannungswert an): 1. K1 drücken: Die Hunderterstelle blinkt, stellen Sie die Hunderterstelle mit K2 auf den unteren Grenzwert (0-9) ein. 2. K1 drücken: Die Zehnerstelle blinkt, stellen Sie die Zehnerstelle mit K2 auf den unteren Grenzwert (0-9) ein. 3. Drücken Sie K1: Die Einerstelle blinkt. Stellen Sie die untere Einerstelle mit K2 (0–9) ein. 4. Drücken Sie K1: Die Hunderterstelle blinkt. Stellen Sie die obere Hunderterstelle mit K2 (0–9) ein. 5. Drücken Sie K1: Die Zehnerstelle blinkt. Stellen Sie die obere Zehnerstelle mit K2 (0–9) ein. 6. Drücken Sie K1: Die Einerstelle blinkt. Stellen Sie die obere Einerstelle mit K2 (0–9) ein. 7. Drücken Sie K1: Die Anzeige kehrt in den Ausgangszustand zurück und zeigt die gemessene Spannung an. Wenn während der Einrichtung 2 Sekunden lang keine Taste gedrückt wird, kehrt das Modul automatisch zur Ausgangsoberfläche zurück und speichert die konfigurierten Daten. Lieferumfang: 1 x DC-Spannungsmessmodul. Dieses Produkt unterliegt strengen Qualitätskontrollen und gewährleistet so einen hohen Sicherheitsfaktor für eine sichere Anwendung.
