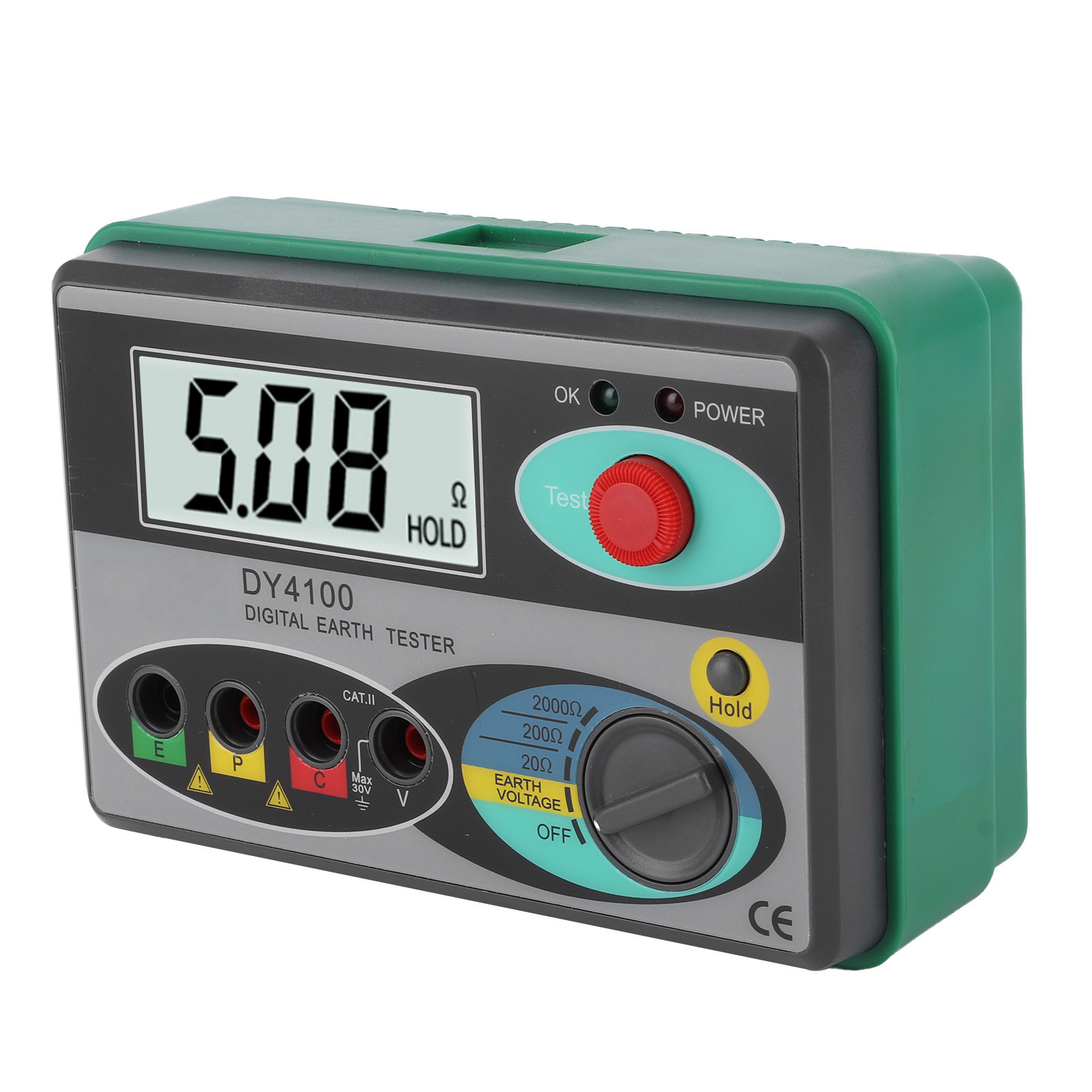

Hochpräzises Digitales Lcd-erdungswiderstandsmessgerät Mit Led-anzeige, Professionelles Prüfgerät

Willkommen in unserem Shop! Mit diesem Erdungswiderstandsmessgerät können Sie den Erdungswiderstand verschiedener Systeme prüfen, darunter elektrische Anlagen, elektrische Geräte, Blitzableiter sowie den Widerstand niederohmiger Leiter und Wechselspannungsprüfungen. Es bietet umfassendere Funktionen, höhere Genauigkeit, komfortablere Handhabung, verbesserte Zuverlässigkeit und ist staub- und feuchtigkeitsgeschützt – ideal für den Außeneinsatz. Schaltung, Aufbau und Technologie des traditionellen Erdungswiderstandsmessgeräts wurden verbessert, und das neue Design ist sowohl ästhetisch ansprechend als auch praktisch. Das Produkt enthält Messleitungen und das notwendige Montagezubehör für eine einfache Handhabung. Es verfügt über ein digitales LCD-Display, Überspannungsschutz, Datenhaltefunktion, Warnung bei niedrigem Batteriestand und Schutz vor Staub und Feuchtigkeit für den Außeneinsatz. Artikeltyp: Erdungswiderstandsmessgerät Material: Kunststoff Hauptgerätegröße: ca. 150 x 150 x 70 mm / 5,9 x 3,93 x 2,76 Zoll Batteriemodell: 6 x 1,5 V (R6AA) Batterien und 1 x 12 V (23A) Batterie (Batterien nicht im Lieferumfang enthalten) Funktionen: Überspannungsschutz, Datenhaltefunktion, Warnung bei niedrigem Batteriestand, hohe Genauigkeit, digitales LCD-Display, Schutz gegen Staub und Feuchtigkeit im Außenbereich Auflösung: 0,01 Ohm Datenhaltefunktion: Ja Betriebs-LED-Anzeige: Ja Funktionssymbolanzeige: Ja Technische Daten: 1. Messbereich Erdungswiderstand: 0–2000 Ω. 0/20/200/2000 Ohm ±(2 % + 3) 2. Messbereich Erdungsspannung: 0–30 V (3 % + 5) 3. Grüne LED-Anzeige für normalen Betriebsmodus 4. 3,5-stellige LCD-Anzeige für direktes und bequemes Ablesen 5. Warnung bei niedrigem Batteriestand: Die LCD-Anzeige signalisiert einen Ausfall der 12-V-Batterie. Das Erlöschen der roten LED signalisiert einen Ausfall der 1,5-V-Batterie. 6. Reaktionszeit: Erdungswiderstandsmessung: ca. 5 Sekunden. Erdungsspannungsmessung: ca. 2 Sekunden. 7. Spannungsfestigkeit: 500 V AC, 1 Minute zwischen Stromkreis und Außengerät. 8. Überlastschutz: Erdungsspannungsmessung: 300 V AC für 1 Minute. Erdungswiderstandsmessung: 200 V AC für 10 Sekunden. 9. Betriebsumgebung: Betriebstemperatur: 0 °C–40 °C, relative Luftfeuchtigkeit < 80 %. Lagertemperatur: -10 °C bis 50 °C, relative Luftfeuchtigkeit < 85 %. Garantierte Temperatur: 23 °C ± 5 °C, relative Luftfeuchtigkeit < 80 %. Bedienungsanleitung: a. Batteriespannungsprüfung b. Erdungswiderstandsmessung (3-Leiter) Hinweis: Während der Erdungswiderstandsmessung kann zwischen den Klemmen EC oder EP eine maximale Spannung von 50 V anliegen. Berühren Sie die Messleitungen nicht, um einen Stromschlag zu vermeiden. Stellen Sie vor der Messung sicher, dass der Stecker der Messleitung vollständig in die Messklemme eingesteckt ist, da eine lose Verbindung zu fehlerhaften Messergebnissen führen kann. 1) Anschließen der Messleitungen: Wie unten abgebildet, schieben Sie die Hilfserdungsschienen P1 und C1 5–10 Meter vom zu prüfenden Erdungsmaterial entfernt. Verbinden Sie den grünen Draht mit Klemme E, den gelben Draht mit Klemme P und den roten Draht mit Klemme C. 2) Überprüfung der Stromversorgung und der Kabelverbindungen: Drücken Sie Test/Stop. Wenn die POWER-Anzeige aus ist, deutet dies auf eine unzureichende Batteriespannung (1,5 V) hin. Tauschen Sie die Batterie aus. Eine leuchtende OK-Anzeige signalisiert einen korrekten Anschluss der Drähte und Klemmen E und C sowie einen im zulässigen Bereich liegenden Hilfserdungswiderstand. Wenn die Anzeige aus ist, überprüfen Sie die Drahtverbindungen an den Klemmen E und C, verändern Sie die Position der Erdungsschiene oder befeuchten Sie die Erdung, um den Hilfserdungswiderstand auf ein geeignetes Niveau zu senken. Prüfen Sie die Federklemmen der roten und grünen Drähte auf Kurzschlüsse. 3) Messung der Erdungsspannung: Stellen Sie den Bereichswähler auf Erdungsspannung. Stellen Sie sicher, dass der Spannungswert unter 10 V liegt, da ein höherer Wert zu Messfehlern führen kann. Trennen Sie in diesem Fall die Stromzufuhr zum Gerät mit der zu prüfenden Erdungselektrode, um die Erdungsspannung zu reduzieren, und messen Sie dann den Wert. 4) Messung des Erdungswiderstands Drücken Sie zuerst Test/Stopp, beginnend mit 2000. Wenn der angezeigte Wert zu niedrig ist, fahren Sie mit 200/20 fort; Der angezeigte Wert ist der gemessene Erdungswiderstand. Hinweis: Achten Sie beim Anschließen darauf, dass die Anschlussdrähte getrennt sind. Wenn sich die Messdrähte umeinander wickeln, kann dies zu gegenseitiger Induktivität führen und den Messwert verfälschen. Der Hilfserdungswiderstand kann zu hoch sein, was zu einem Fehler im angezeigten Wert führen kann. Stellen Sie sicher, dass die Hilfserdungsschienen P und C in feuchten Boden eingeschlagen sind und die Verbindungsstücke vollständig Kontakt haben. c. Einfache Messung des Erdungswiderstands Diese Methode ist für Orte vorgesehen, an denen die Hilfserdungsschiene nicht eingeschlagen werden kann. Verwenden Sie anstelle der Hilfser
