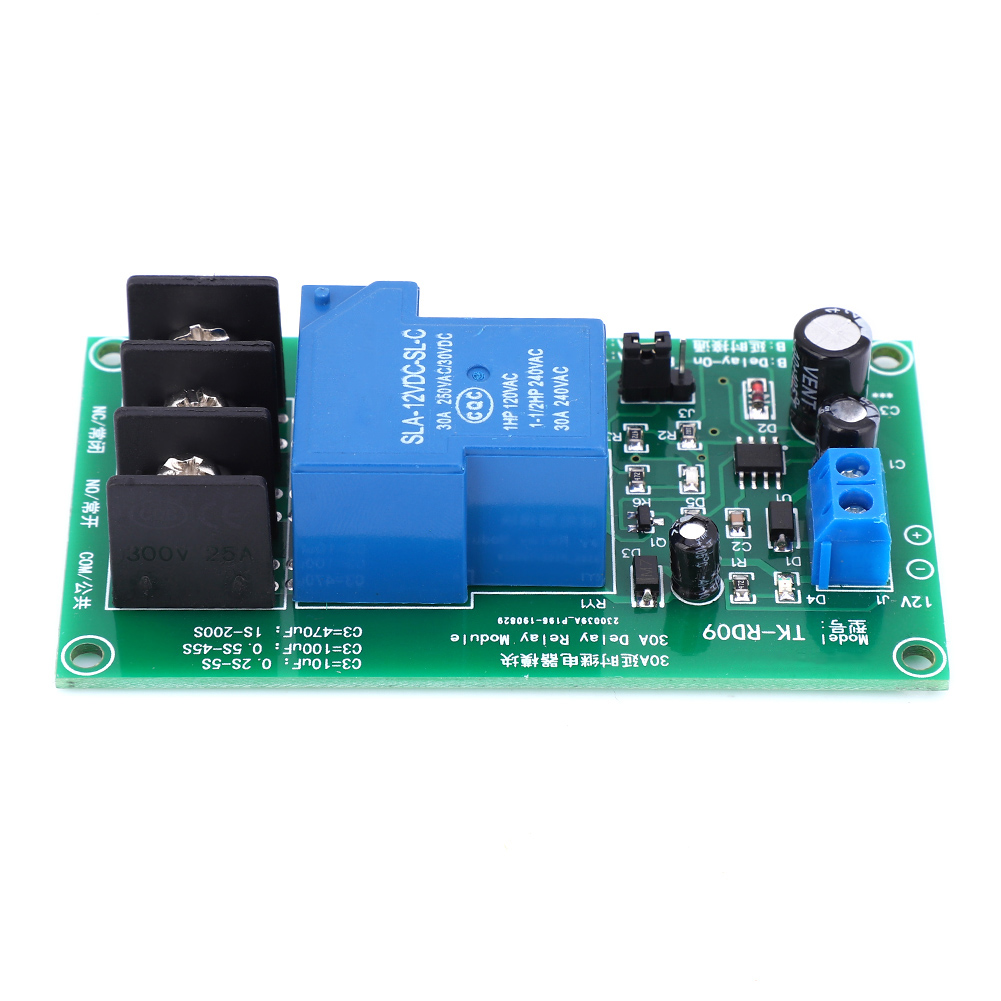

Hochpräzises No/nc-zeitverzögerungsrelaismodul, 200 S, 12 V Dc-stromversorgung

1. Dank des dedizierten NE555-Timing-Chips als Haupttreiber arbeitet das Modul präzise und stabil. 2. Zwei Betriebsmodi sind konfigurierbar. 3. Der Verpolungsschutz verhindert Schäden durch verpolte Stromversorgung. 4. Mit Öffner- und Schließerausgängen bietet das Modul eine stabile Leistung. 5. Hochwertige elektronische Bauteile und ein präziser Fertigungsprozess gewährleisten Langlebigkeit. Produkttyp: Zeitverzögerungsrelais. Spannung: 12 V DC (10–15 V kompatibel). Leistungsaufnahme: Standby: 0,04 W; Betrieb: 1,0 W. Startmodus: Einschaltverzögerung. Zeitbereich: 0–200 Sekunden. Zeitgenauigkeit: 0,1 %. Zeitfehler: ±2 %. Einstellung: Einstellbarer Widerstand. Belastbarkeit: 250 V AC 30 A oder 30 V DC 30 A. Ausgang: Öffner + Schließer. Zwei Betriebsmodi: Modus A: Sobald das Modul an die Stromversorgung angeschlossen ist, signalisiert die rote LED die Betriebsbereitschaft. Das Relais schaltet sofort ein und die grüne LED leuchtet auf. Die normalerweise offenen und gemeinsamen Anschlüsse sind nun leitend (der normalerweise geschlossene Anschluss ist nicht angeschlossen). Nach kurzer Zeit schaltet das Relais aus und die grüne LED erlischt. Die normalerweise offenen und gemeinsamen Anschlüsse sind nun stromlos (der normalerweise geschlossene Anschluss ist bestromt). Dieser Zustand bleibt bis zum Ausschalten der Stromversorgung erhalten. Modus B: Beim Einschalten des Moduls signalisiert die rote LED die Betriebsbereitschaft. Das Relais bleibt in Ruhestellung, die grüne LED ist aus und die normalerweise offenen und gemeinsamen Anschlüsse bleiben stromlos, bis die Stromversorgung eingeschaltet wird (der normalerweise geschlossene Anschluss ist bestromt). Nach kurzer Verzögerung schaltet das Relais ein und die grüne Kontrollleuchte leuchtet auf. Die normalerweise offenen und gemeinsamen Anschlüsse sind nun bestromt (der normalerweise geschlossene Anschluss ist nicht angeschlossen). Dieser Zustand bleibt bis zum Ausschalten der Stromversorgung erhalten.
