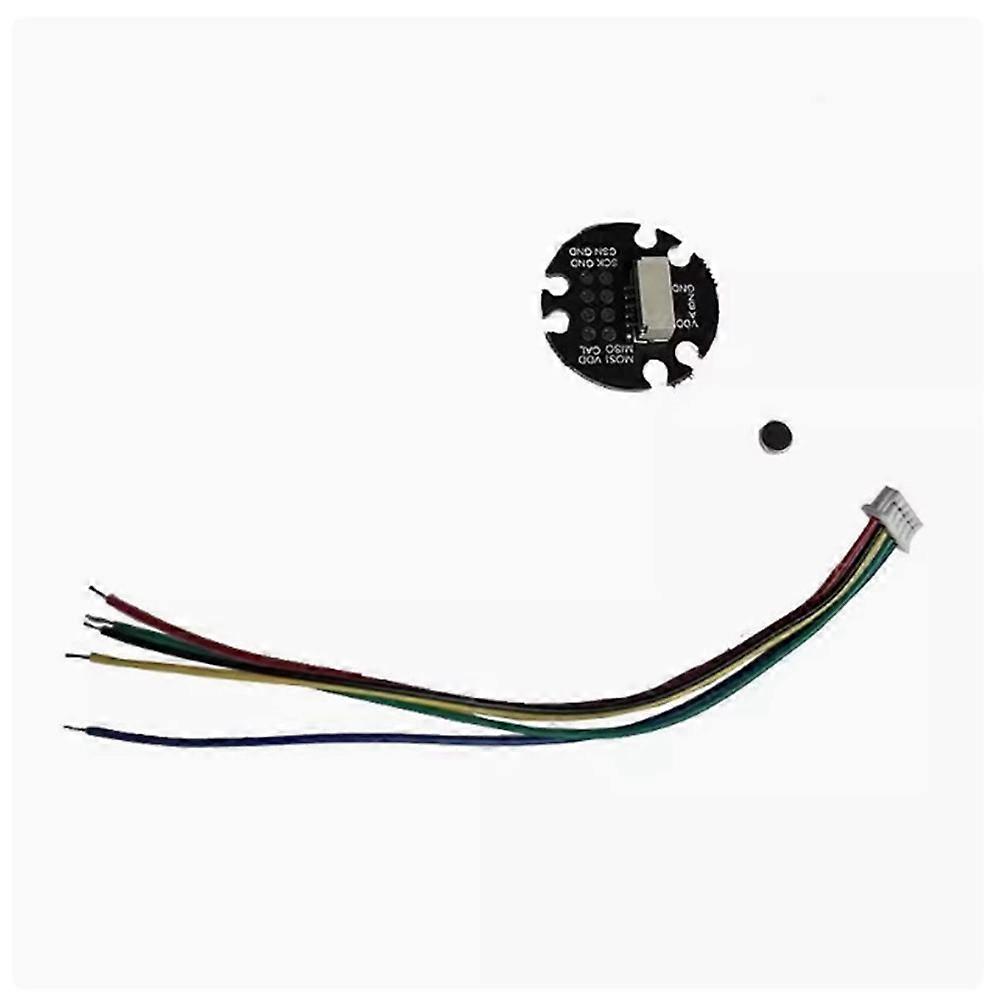

Hochpräzises, Schnelles Magnetisches Encodermodul Mt6826s, Magnetisches Winkelmesssensormodul Abz 1024

Dieser Chip besteht aus zwei Wheatstone-AMR-Brücken und einem dedizierten ASIC zur Signalverarbeitung. Durch die Drehung des Magnetfelds parallel zur Chipoberfläche lassen sich Winkelsignale wie ABZ, UVW und PWM erzeugen. Dank seiner leistungsstarken analogen Eingangsschaltung und fortschrittlichen Signalverarbeitungsalgorithmen erreicht der MT6826 eine Systemlatenz von unter 10 µs und unterstützt Drehzahlen bis zu 120.000 U/min. Um Genauigkeitsverluste durch Magnete und Montage auszugleichen, bietet der MT6826S eine einfache, kundenseitige Selbstkalibrierungsfunktion, die eine Winkelgenauigkeit von unter ±0,07° gewährleistet. Der MT6826S-Chip eignet sich für diverse Anwendungen, die eine schnelle und hochpräzise Steuerung erfordern, wie z. B. Schrittmotoren im geschlossenen Regelkreis. Basierend auf der AMR-Technologie ermöglicht er absolute Winkelmessungen von 0° bis 360°. Betriebsspannung: 3,3 V bis 5,0 V. Betriebstemperatur: -40 °C bis 125 °C. Inkrementale Ausgänge (ABZ): Beliebige Auflösungen von 1 bis 1024 Linien. Inkrementale Ausgänge (UVW): Beliebige Polpaarzahl von 1 bis 16. Anwendungen: Industrienähmaschinen, Schrittmotoren mit geschlossenem Regelkreis. Farbe: Schwarz. Material: Leiterplatte. Lieferumfang: 1 Magnetgeber, 1 Magnet, 1 Kabel (Farbe zufällig). Nur die oben genannten Teile sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtreflexionen und Ihren Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
